Distributeur OfficielSKU
MPN
SAC-5P-10,0-92X/M12FS SH OD
Weight
0.687 kg
Series SAC-5P

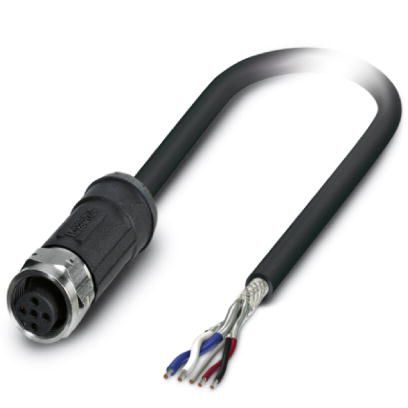

SAC-5P-10,0-92X/M12FS SH OD - Câble préconfectionné pour bus
Câble préconfectionné pour bus, CANopen®, DeviceNet™, 5-pôles, FRNC exempt d'halogène, noir, blindé, extrémité libre, sur Connecteur femelle droit M12, codage: A, longueur de câble: 10 m, pour applications extérieures, avec molette inox
- Simplicité et sécurité : composants enfichables contrôlés électriquement à 100 %
- Extrêmement robuste : résistant à l'huile, aux UV et à l'ozone, résiste aux températures de -40 °C ... +105 °C
- Transmission fiable de signaux, blindage 360° pour environnement chargé électromagnétiquement
Spécifications techniques
| Longueur du câble | 10 m |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (fiche / prise) |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (en cas de changements brusques de température (selon IEC 60512-11-4)) |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (fiche / prise) |
| Degré de protection | IP65 |
| Degré de protection | IP67 |
| Degré de protection | IP68 |
| Degré de protection | IP69K |
| Courant nominal à 40°C | 4 A |
| Tension nominale | 48 V AC |
| Tension nominale | 60 V DC |
| Nombre de postes | 5 |
| Résistance de l'isolation | ≥ 100 MΩ |
| Codage | A - standard |
| Normes/réglementations | Connecteur M12 IEC 61076-2-101 |
| Type/catégorie de signal | CANopen® |
| Type/catégorie de signal | DeviceNet™ |
| Affichage de l'état | Non |
| Circuit de protection/composant | Sans fil |
| Degré de pollution | 3 |
| Cycles d'insertion/retrait | ≥ 100 |
| Couple | 0,4 Nm (connecteur M12) |
| Indice d'inflammabilité selon UL 94 | V0 |
| Matériau de contact | CuSn |
| Matériau de la surface de contact | Ni/Au |
| Matériau de support de contact | PP |
| Matériau du corps de la poignée | PP |
| Matériau, molettes | Acier inoxydable |
| Matériau d'étanchéité | FPM |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 1 (prise) = SR (bouclier) |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 2 (Prise) = RD (V+) |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 3 (Prise) = BK (V-) |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 4 (Prise) = WH (CAN_H) |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 5 (Prise) = BU (CAN_L) |
| Normes/spécifications | Connecteur M12 IEC 61076-2-101 |
| Type de câble | CANopen®/DeviceNet™ installation extérieure, FRNC, noir |
| Type de câble (abréviation) | 92X |
| Abréviation de câble | LI2XCHX02XS |
| Style UL AWM | 21281 (80°C/300 V) |
| Structure du câble | 2xAWG24/19+2xAWG22/19 |
| Section du conducteur | 2x 0,25 mm² (signal) |
| Section du conducteur | 2x 0,34 mm² (alimentation) |
| Section du conducteur | 1x 0,38 mm² (fil de drainage) |
| AWG Ligne de signal | 24 |
| AWG Alimentation | 22 |
| Structure du conducteur Ligne de signal | 19x 0,13 mm |
| Structure du conducteur, alimentation en tension | 19x 0,16 mm |
| Diamètre de l'âme, isolation comprise | 1,9 mm (signal) |
| Diamètre de l'âme, isolation comprise | 1,4 mm (alimentation) |
| Épaisseur, isolation | 0,6 mm (signal) |
| Épaisseur, isolation | 0,3 mm (puissance) |
| Couleurs des fils | Rouge-noir, bleu-blanc |
| Paires torsadées | 2 cœurs pour la paire |
| Type de blindage des paires | Feuille doublée d'aluminium |
| Torsion générale | 2 paires autour d'un fil de drainage au centre jusqu'au noyau |
| Blindage | Blindage tressé en cuivre étamé |
| Couverture du blindage optique | 70 % |
| Épaisseur de la gaine extérieure | 1,15 mm |
| Diamètre extérieur du câble D | 6,9 mm ±0,3 mm |
| Rayon de courbure minimal, installation fixe | 5 x D |
| Rayon de courbure minimal, installation flexible | 10 x D |
| Poids du câble | 70 kg/km |
| Gaine externe, couleur | Noir |
| Gaine extérieure, matériau | FRNC |
| Matériau isolation du conducteur | PE |
| Matériau du conducteur | Fils de litz en Cu étamé |
| Résistance de l'isolation | ≥ 200 MΩ*km (à 20 °C) |
| Résistance du conducteur | 90 Ω/km (signal) |
| Résistance du conducteur | 55 Ω/km (puissance) |
| Capacité de travail | 39,8 nF (à 1 kHz, cœur/cœur) |
| Impédance d'onde | 120 Ω ±12 Ω (f = 1 MHz) |
| Durée d'exécution du signal | 4,46 ns/m |
| Tension nominale, câble | ≤ 300 V |
| Tension d'essai Noyau/Noyau | 2000 V (50 Hz, 1 min.) |
| Tension d'essai Noyau/blindage | 2000 V (50 Hz, 1 min.) |
| Autre résistance | Résistant aux UV |
| Résistance à la flamme | Selon IEC 60332-3-25 (Cat. D) |
| sans halogène | Oui |
| Résistance à l'huile | Oui |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
Tournevis dynamométrique, couple de serrage préréglé de 0,4 Nm et entraînement hexagonal de 4 mm pour connecteur M12
Embout d'adaptateur, pour outils dynamométriques TSD-M..., entraînement 1/4"-E6,3, avec six pans de 4 mm pour embouts SAC
Embout enfichable pour le montage de câbles de capteurs/actionneurs munis de connecteurs M12 et de connecteurs M12 à équiper avec diamètre d'écrou moleté à six pans de 14 mm, pour emmanchement à six pans de 4 mm
Pourquoi Proax pour Phoenix Contact 1410496?
Proax est le distributeur autorisé de Phoenix Contact 1410496. Chez Proax, nous sommes l'un des plus grands distributeurs de Phoenix Contact en Amérique du Nord. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Taille de l'emballage | 1 |
