1407289
Distributeur OfficielSKU
PHX1407289
MPN
SAC-3P- 5,0-PUO/A-1L-Z OD
Weight
0.255 kg
Series SAC-3P
SAC-3P- 5,0-PUO/A-1L-Z OD - Câble pour capteurs/actionneurs

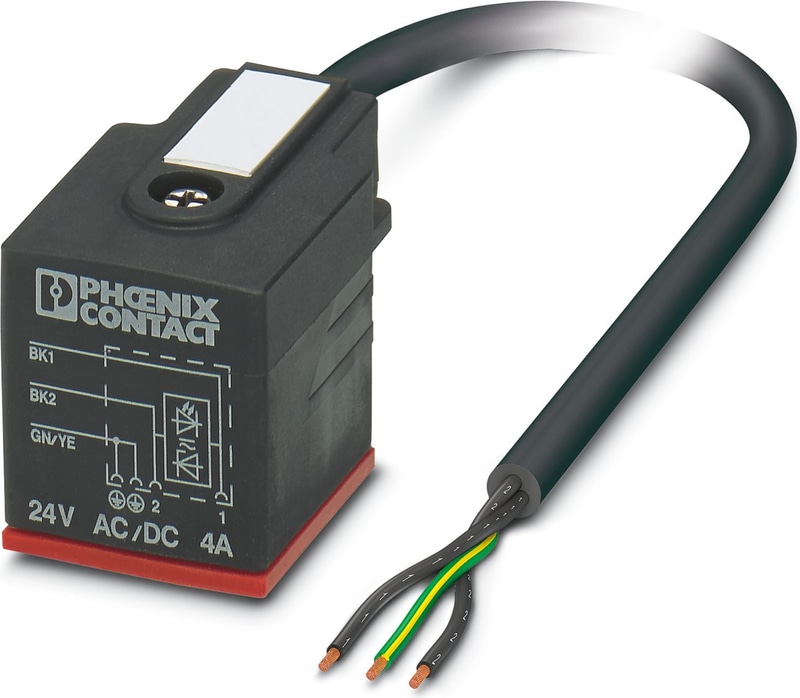

Câble pour capteurs/actionneurs, 3-pôles, PUR exempt d'halogène, noir RAL 9005, extrémité libre, sur Connecteur de vanne A, avec 1 LED, Câblage: Diode zéner, longueur de câble: 5 m, pour applications extérieures, avec vis centrale en acier inoxydable et joint silicone supplémentaire (rouge)
- Simplicité et sécurité : composants enfichables contrôlés électriquement à 100 %
- Protection anti-corrosion de toutes les pièces métalliques exposées en utilisant de l'acier inoxydable 1.4404
- Extrêmement robuste : résistant à l'huile, aux UV, à l'ozone et à des températures de -20 °C ... +85 °C
- Convivialité : disponibilité accrue des machines grâce au diagnostic rapide et facile
SAC-3P
La série SAC-3P de Phoenix Contact comprend des câbles capteur/actionneur conçus pour une transmission fiable des signaux dans les applications d'automatisation industrielle. Ces câbles à 3 positions sont disponibles en diverses configurations pour répondre aux différentes exigences de connectivité.
Spécifications techniques
| Longueur du câble | 5 m |
| Connecteur de valve à vis centrale | M3 x 29 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (bouchon de vanne) |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (bouchon de vanne) |
| Degré de protection | IP65 |
| Degré de protection | IP66K (Respecter le couple de serrage) |
| Degré de protection | IP67 |
| Degré de protection | IP68 |
| Courant nominal à 40°C | 4 A |
| Tension nominale | 24 V AC |
| Tension nominale | 24 V DC |
| Nombre de postes | 3 |
| Zone de poignée en couleur | Noir |
| Résistance de l'isolation | ≥ 100 MΩ |
| Normes/réglementations | Connecteur de vanne EN 175301-803 |
| Affichage de l'état | 1 LED |
| Circuit de protection/composant | Diode Z |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Couple | 0,6 Nm ... 0,8 Nm (connecteur de soupape) |
| Couple de serrage | 0,8 Nm pour IP66K |
| Indice d'inflammabilité selon UL 94 | V0 |
| Matériau de contact du clapet de vanne | CuSn |
| Matériau de la surface de contact du clapet | Sn |
| Matériau de l'insert de contact du clapet | PA 6.6 |
| Boîtier du matériau Clapet de vanne | TPU |
| Matériau d'étanchéité | TPU (moulé par scellement) |
| Matériau d'étanchéité | Silicone (joint encliqueté) |
| Normes/spécifications | Connecteur de vanne EN 175301-803 |
| Type de câble | PUR sans halogène noir |
| Type de câble (abréviation) | PUO |
| Abréviation de câble | Li9Y11Y |
| Section du conducteur | 3x 0,5 mm² |
| AWG Ligne de signal | 20 |
| Structure du conducteur Ligne de signal | 16x 0,20 mm |
| Diamètre de l'âme, isolation comprise | 2 mm ±0,05 mm |
| Couleurs des fils | noir 1, noir 2, vert/jaune |
| Torsion générale | 3 fils, torsadés |
| Diamètre extérieur du câble D | 5,9 mm ±0,1 mm |
| Rayon de courbure minimal, installation fixe | 10 x D |
| Rayon de courbure minimal, installation flexible | 15 x D |
| Gaine externe, couleur | noir RAL 9005 |
| Gaine extérieure, matériau | PUR |
| Matériau isolation du conducteur | PP |
| Matériau du conducteur | Fils de litz en Cu étamé |
| Résistance de l'isolation | 70 GΩ*km |
| Résistance du conducteur | ≤ 40.1 Ω/km |
| Tension nominale, câble | 300 V |
| Tension d'essai Noyau/Noyau | 3000 V (test d'étincelle) |
| Autre résistance | Résistant aux UV |
| Autre résistance | résistant à l'hydrolyse et aux microbes |
| Autre résistance | Bonne résistance aux milieux agressifs |
| sans halogène | conformément à la norme DIN VDE 0472 partie 815 |
| sans halogène | Selon la norme EN 50267-2-1 |
| Résistance à l'huile | Conformément à la norme DIN EN 50306 |
| Résistance à l'huile | Selon DIN EN 60811-2-1, 138 h à 100°C |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (câble, installation fixe) |
| Température ambiante (fonctionnement) | -15 °C ... 105 °C (câble, installation flexible) |
| REACh SVHC | Dechlorane Plus |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
