Distributeur OfficielSKU
MPN
SAC-5P-MS/ 1,5-924/FR SCO
Weight
0.113 kg
Series SAC-5P

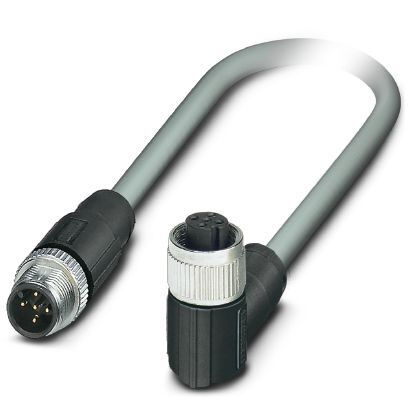

SAC-5P-M12MS/ 1,5-924/M12FR - Câble préconfectionné pour bus
Câble préconfectionné pour bus, CANopen®, DeviceNet™, 5-pôles, PVC, gris, blindé, connecteur mâle droit M12, codage: A, sur Connecteur femelle coudé M12, codage: A, longueur de câble: 1,5 m, Connecteur non blindé
Spécifications techniques
| Longueur du câble | 1.5 m |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (fiche / prise) |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (fiche / prise) |
| Degré de protection | IP65 |
| Degré de protection | IP67 |
| Degré de protection | IP68 |
| Courant nominal à 40°C | 4 A |
| Tension nominale | 48 V AC |
| Tension nominale | 60 V DC |
| Nombre de postes | 5 |
| Résistance de l'isolation | ≥ 100 MΩ |
| Codage | A - standard |
| Type/catégorie de signal | CANopen® |
| Type/catégorie de signal | DeviceNet™ |
| Affichage de l'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Couple | 0,4 Nm (connecteur M12) |
| Indice d'inflammabilité selon UL 94 | HB |
| Matériau de contact | CuSn |
| Matériau de la surface de contact | Ni/Au |
| Matériau de support de contact | TPU GF |
| Matériau du corps de la poignée | TPU, difficilement inflammable, auto-extinguible |
| Matériau, molettes | Zinc moulé sous pression, nickelé |
| Matériau d'étanchéité | NBR |
| Type de câble | CANopen®/DeviceNet™, PVC, gris |
| Type de câble (abréviation) | 924 |
| Style UL AWM | 2464 (80°C/300 V) |
| Structure du câble | 2xAWG22 (signal) + 2xAWG22 (alimentation) |
| Section du conducteur | 2x 0,34 mm² (ligne de signal) |
| Section du conducteur | 2x 0,34 mm² (alimentation) |
| AWG Ligne de signal | 22 |
| AWG Alimentation | 22 |
| Structure du conducteur Ligne de signal | 19x 0,15 mm |
| Structure du conducteur, alimentation en tension | 19x 0,15 mm |
| Diamètre de l'âme, isolation comprise | 1,27 mm ±0,05 mm (ligne de signal) |
| Diamètre de l'âme, isolation comprise | 2,24 mm ±0,13 mm (alimentation) |
| Couleurs des fils | Rouge-noir, bleu-blanc |
| Paires torsadées | 2 cœurs pour la paire |
| Type de blindage des paires | Feuille d'aluminium plastifiée, côté aluminium à l'intérieur |
| Torsion générale | 2 paires autour d'un fil de drainage au centre jusqu'au noyau |
| Blindage | Feuille d'aluminium plastifiée avec un fil de litz de remplissage, côté aluminium à l'extérieur |
| Diamètre extérieur du câble D | 6,9 mm ±0,13 mm |
| Rayon de courbure minimal, installation flexible | 15 x D |
| Poids du câble | 64,51 kg/km |
| Gaine externe, couleur | gris |
| Gaine extérieure, matériau | PVC |
| Matériau isolation du conducteur | PE expansé (ligne de signalisation) |
| Matériau isolation du conducteur | PVC (alimentation) |
| Matériau du conducteur | Fils de cuivre nus |
| Résistance de l'isolation | ≥ 59,38 Ω*m (ligne de signal) |
| Résistance de l'isolation | ≥ 57.41 GΩ*km (alimentation) |
| Capacité de travail | nom. 78,74 pF (par mètre) |
| Impédance d'onde | 120 Ω ±12 Ω |
| Durée d'exécution du signal | 4,46 ns/m |
| Atténuation du blindage | 0,95 dB (f = 125 kHz) |
| Atténuation du blindage | 1,64 dB (f = 500 kHz) |
| Atténuation du blindage | 2,3 dB (f = 1 MHz) |
| Propriétés particulières | Normes UL PLTC et ITC |
| Autre résistance | Résistant aux UV |
| Résistance à la flamme | FT4 |
| Résistance à l'huile | Oui |
| Température ambiante (fonctionnement) | -30 °C ... 75 °C (câble, installation fixe) |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Pourquoi Proax pour Phoenix Contact 1405990?
Proax est le distributeur autorisé de Phoenix Contact 1405990. Chez Proax, nous sommes l'un des plus grands distributeurs de Phoenix Contact en Amérique du Nord. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Taille de l'emballage | 1 |
