Distributeur OfficielSKU
MPN
SAC-5P- 2,0-924/M12FR
Weight
0.136 kg
Series SAC-5P

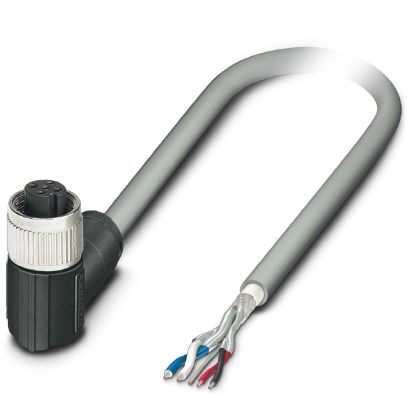

Bus system cable - SAC-5P- 2,0-924/M12FR
Bus system cable, CANopen®, DeviceNet™, 5-position, PVC, gray, shielded, free cable end, on Socket angled M12, coding: A, cable length: 2 m, Connector unshielded
Spécifications techniques
| Longueur du câble | 2 m |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (fiche / prise) |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (fiche / prise) |
| Degré de protection | IP65 |
| Degré de protection | IP67 |
| Degré de protection | IP68 |
| Courant nominal à 40°C | 4 A |
| Tension nominale | 48 V AC |
| Tension nominale | 60 V DC |
| Nombre de postes | 5 |
| Résistance de l'isolation | ≥ 100 MΩ |
| Codage | A - standard |
| Type/catégorie de signal | CANopen® |
| Type/catégorie de signal | DeviceNet™ |
| Affichage de l'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Couple | 0,4 Nm (connecteur M12) |
| Indice d'inflammabilité selon UL 94 | HB |
| Matériau de contact | CuSn |
| Matériau de la surface de contact | Ni/Au |
| Matériau de support de contact | TPU GF |
| Matériau du corps de la poignée | TPU, difficilement inflammable, auto-extinguible |
| Matériau, molettes | Zinc moulé sous pression, nickelé |
| Matériau d'étanchéité | NBR |
| Type de câble | CANopen®/DeviceNet™, PVC, gris |
| Type de câble (abréviation) | 924 |
| Style UL AWM | 2464 (80°C/300 V) |
| Structure du câble | 2xAWG22 (signal) + 2xAWG22 (alimentation) |
| Section du conducteur | 2x 0,34 mm² (ligne de signal) |
| Section du conducteur | 2x 0,34 mm² (alimentation) |
| AWG Ligne de signal | 22 |
| AWG Alimentation | 22 |
| Structure du conducteur Ligne de signal | 19x 0,15 mm |
| Structure du conducteur, alimentation en tension | 19x 0,15 mm |
| Diamètre de l'âme, isolation comprise | 1,27 mm ±0,05 mm (ligne de signal) |
| Diamètre de l'âme, isolation comprise | 2,24 mm ±0,13 mm (alimentation) |
| Couleurs des fils | Rouge-noir, bleu-blanc |
| Paires torsadées | 2 cœurs pour la paire |
| Type de blindage des paires | Feuille d'aluminium plastifiée, côté aluminium à l'intérieur |
| Torsion générale | 2 paires autour d'un fil de drainage au centre jusqu'au noyau |
| Blindage | Feuille d'aluminium plastifiée avec un fil de litz de remplissage, côté aluminium à l'extérieur |
| Diamètre extérieur du câble D | 6,9 mm ±0,13 mm |
| Rayon de courbure minimal, installation flexible | 15 x D |
| Poids du câble | 64,51 kg/km |
| Gaine externe, couleur | gris |
| Gaine extérieure, matériau | PVC |
| Matériau isolation du conducteur | PE expansé (ligne de signalisation) |
| Matériau isolation du conducteur | PVC (alimentation) |
| Matériau du conducteur | Fils de cuivre nus |
| Résistance de l'isolation | ≥ 59,38 Ω*m (ligne de signal) |
| Résistance de l'isolation | ≥ 57.41 GΩ*km (alimentation) |
| Capacité de travail | nom. 78,74 pF (par mètre) |
| Impédance d'onde | 120 Ω ±12 Ω |
| Durée d'exécution du signal | 4,46 ns/m |
| Atténuation du blindage | 0,95 dB (f = 125 kHz) |
| Atténuation du blindage | 1,64 dB (f = 500 kHz) |
| Atténuation du blindage | 2,3 dB (f = 1 MHz) |
| Propriétés particulières | Normes UL PLTC et ITC |
| Autre résistance | Résistant aux UV |
| Résistance à la flamme | FT4 |
| Résistance à l'huile | Oui |
| Température ambiante (fonctionnement) | -30 °C ... 75 °C (câble, installation fixe) |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
