Distributeur OfficielSKU
MPN
ES-FT-BPC-S 16-25 BK
Weight
0.03 kg
Series ES-FT-BPC-S

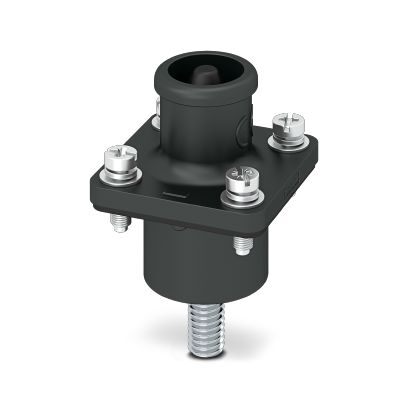

ES-FT-BPC-S 16-25 BK - Connecteur
Connecteur, Famille d'articles: BPC, coloris: noir, nombre de pôles: 1, section de fil min.: 16 mm2, section de fil max.: 25 mm2, tension de référence: 1500, courant de référence: 120 A, Type de raccordement: Raccordement vissé, Type de contact: Mâle
- Design breveté, avec 3 fusibles et une rotation
- Résistance aux mauvaises affectations et aux courts-circuits
- Protégé contre le touché
- Un mécanisme plus sécurisé est installé
- Rotation libre possible de 360° et câblage souple
- Blocage d'activation
Spécifications techniques
| Gamme d'articles | BPC |
| Brève description de l'article | Connecteur |
| Couleur | Noir |
| Méthode de connexion | Raccordement à vis |
| Type de contact | Épingle |
| Nombre de postes | 1 |
| Courant nominal | 120 A |
| Courant nominal | 120 A |
| Courant nominal | 120 A |
| Tension nominale | 1500 |
| Section minimale du fil | 16 mm² |
| Section maximale du fil | 25 mm² |
| Couple | 0,6 Nm ... 0,6 Nm (vis de montage) |
| Couple | 3 Nm (connexion à vis) |
| Température ambiante (fonctionnement) | -40 °C ... 115 °C |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Force d'insertion | ≤ 75 N |
| Degré de protection | IP65 |
| Cycles d'insertion/retrait | 100 |
| sans halogène | Oui |
| Matériau de la surface de contact | Ni/Ag |
| Matériau de contact | Alliage Cu/Cu |
| Matériau | Polyamide (boîtier) |
| Matériau | CopperSilver (Contact) |
| Matériau | Silicone (joint) |
| Spécification détaillée | IEC 61984:2008-10 |
| Note de sécurité | - AVERTISSEMENT : Ne mettre en service que des produits fonctionnant correctement. Les produits doivent être régulièrement inspectés pour vérifier qu'ils ne sont pas endommagés. Mettez immédiatement hors service les produits défectueux. Remplacer les produits endommagés. Les réparations ne sont pas possibles. |
| Note de sécurité | |
| Note de sécurité | AVERTISSEMENT : Les connecteurs ne doivent pas être branchés ou débranchés sous charge. Le non-respect de cet avertissement ou une utilisation incorrecte peut entraîner des dommages corporels et/ou matériels. |
| Note de sécurité | - Les produits conviennent à des applications dans les domaines de l'ingénierie des usines, des contrôleurs et des appareils électriques. |
| Note de sécurité | - Les produits assemblés ne doivent pas être manipulés ou ouverts de manière inappropriée. |
| Note de sécurité | - N'utilisez que des connecteurs correspondants qui sont spécifiés dans les données techniques des normes mentionnées (par exemple, celles qui sont mentionnées dans les accessoires des produits en ligne sur phoenixcontact.com/produits). |
| Note de sécurité | - Lorsque le produit est utilisé en relation directe avec des fabricants tiers, l'utilisateur est responsable. |
| Note de sécurité | - Pour les tensions de fonctionnement > 50 V AC, les boîtiers de connecteurs conducteurs doivent être mis à la terre. |
| Note de sécurité | - S'assurer que la terre de protection ou la terre fonctionnelle a été correctement connectée. |
| Note de sécurité | - Respectez les données techniques correspondantes. Vous trouverez des informations : o Sur le produit o Sur l'étiquette d'emballage o Dans la documentation fournie o En ligne sur phoenixcontact.com/produits sous le produit |
| Note de sécurité | - Les notes d'installation/documents de conception en ligne sur la page de téléchargement à phoenixcontact.com/produits doivent être respectées pour ce produit. |
| Note de sécurité | - Utilisez un capuchon de protection pour protéger les connecteurs qui ne sont pas utilisés. Les accessoires appropriés sont disponibles en ligne dans la section des accessoires du produit sur phoenixcontact.com/produits. |
| Note de sécurité | - Le connecteur s'échauffe en fonctionnement normal. En fonction des conditions ambiantes, la surface du connecteur peut continuer à s'échauffer. Dans ce cas, l'utilisateur est responsable de l'affichage des avertissements (par exemple DIN EN ISO 13732-1:2008-12). |
| Note de sécurité | - Ne faire fonctionner le connecteur que lorsqu'il est entièrement branché et verrouillé. |
| Note de sécurité | - Veillez à ce que, lors de la pose du câble, la charge de traction sur les connecteurs ne dépasse pas la limite supérieure spécifiée dans les normes. |
| Note de sécurité | - Respecter le rayon de courbure minimal du câble. Poser le câble sans le tordre. |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
