PSR-M-EM7-SINCOS2-SC
Weight
0.205 kg
Series PSR-M-EM

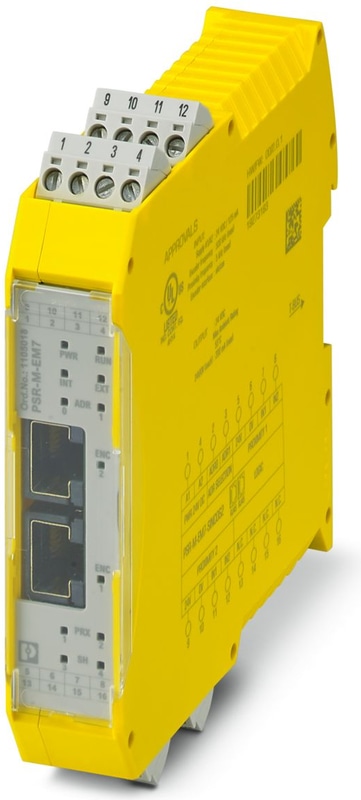

PSR-M-EM7-SINCOS2-SC - Module d'extension
Module d'extension sécurisé pour la surveillance des arrêts, du régime, du sens de rotation, surveillance de 2 axes, détecteur de proximité NPN/PNP, 2 encodeur sin/cos, interface TBUS, jusqu'au SIL 3, cat. 4/PL e, bloc de jonction à vis enfichable, connecteur TBUS fourni
- Solution de sécurité économique grâce à une grande capacité d'adaptation aux besoins individuels
- Mise en service rapide grâce à une configuration facile du matériel et du logiciel
- Temps d'arrêt des machines réduits grâce à un diagnostic complet et facilement compréhensible
- Largeur de boîtier de 22,6 mm seulement
- Jusqu'à la cat. 4/PL e selon la norme EN ISO 13849-1, SIL 3 selon la norme EN CEI 62061, SIL 3 selon la norme CEI 61508
- Adapté aux applications d'ascenseurs selon EN 81-20
Spécifications techniques
| Largeur | 22,61 mm |
| Hauteur | 112,58 mm |
| Profondeur | 114,5 mm |
| Température ambiante (fonctionnement) | -10 °C ... 55 °C (respecter le déclassement) |
| Température ambiante (stockage/transport) | -20 °C ... 85 °C |
| Humidité relative maximale admissible (fonctionnement) | 95 % (sans condensation) |
| Humidité maximale admissible (stockage/transport) | 95 % (sans condensation) |
| Altitude maximale | ≤ 2000 m (au-dessus du niveau de la mer) |
| Désignation | A1/A2 |
| Tension d'alimentation nominale du circuit de commande US | 24 V DC -20 % / +20 % (prévoir une protection externe, typiquement 1 A) |
| Tension d'alimentation nominale du circuit de commande US | 19,2 V DC ... 28,8 V DC |
| Courant nominal d'alimentation de commande IS | typ. 80 mA |
| Consommation de courant | max. 200 mA (à pleine charge) |
| Consommation électrique à US | typ. 1,92 W |
| Courant d'appel | 20 A (Δt = 500 µs à Us) |
| Temps de filtrage | typ. 5 ms (à A1 en cas de chute de tension à Us) |
| Circuit de protection | Protection en série contre l'inversion de polarité |
| Circuit de protection | Diode de suppression |
| Nom de l'entrée | Entrées des détecteurs de proximité |
| Description de l'entrée | NPN / PNP (3 ou 4 fils) |
| Nombre d'entrées | 2 |
| Précision | 5 % (par rapport à la valeur limite paramétrée) |
| Consommation de courant | typ. 13 mA (NPN, à US) |
| Consommation de courant | typ. -13 mA (PNP, à Us) |
| Consommation de courant | max. 17 mA (NPN, à 28,8 V DC) |
| Consommation de courant | max. -15 mA (PNP, à 28,8 V DC) |
| Plage de tension d'entrée Signal "0 | 0 V DC ... 5 V DC (NPN) |
| Plage de tension d'entrée Signal "1 | 16 V DC ... 28,8 V DC (NPN) |
| Plage de courant d'entrée Signal "0 | < 2 mA (NPN) |
| Résistance globale maximale admissible du conducteur | 150 Ω |
| Fréquence limite | max. 5 kHz |
| Circuit de protection | Diode de suppression |
| Nom de l'entrée | Entrées codeur |
| Description de l'entrée | Sin/Cos |
| Nombre d'entrées | 2 |
| Précision | 5 % (par rapport à la valeur limite paramétrée) |
| Consommation de courant | typ. 8 mA (par piste pour US) |
| Fréquence limite | max. 500 kHz |
| Impédance d'entrée | 120 Ω (par trace) |
| Forme du signal sinus/cosinus | 0,8 VPP ... 1,2 VPP (décalage : 2,5 V ±20%, décalage de phase trace A, B : 90° ±30°) |
| Nom de la sortie | Alimentation du détecteur de proximité |
| Nom de la sortie | 24V/0V |
| Plage de tension de sortie nominale | 16,7 V DC ... 26,3 V DC (US - 2,5 V) |
| Protection contre les courts-circuits | Non |
| Temps de réponse | voir le manuel de l'utilisateur |
| Temps de redémarrage | min. 5 s (temps de démarrage) |
| Temps de redémarrage | max. 10 s (temps de démarrage) |
| Mode de fonctionnement nominal | Facteur de fonctionnement de 100 |
| Poids net | 173 g |
| Position de montage | verticale ou horizontale |
| Type de montage | Montage sur rail DIN |
| Instructions de montage | Respecter le déclassement |
| Degré de protection | IP20 |
| Degré de protection minimal de l'emplacement de l'installation | IP54 |
| Classe de protection | III (EN 50178) |
| Matériau du boîtier | Polyamide PA non renforcé |
| Couleur du boîtier | Jaune |
| Affichage de la tension de fonctionnement | 1 x LED verte |
| Affichage de l'état | 1 x LED (verte), 2 x LED (orange) |
| Affichage de l'état | 6 x LED (jaune) |
| Indication | 2 x LED (rouge) |
| Méthode de connexion | Raccordement à vis |
| Enfichable | Oui |
| Section transversale du conducteur solide | 0,2 mm² ... 2,5 mm². |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Longueur de dénudage | 7 mm |
| Filet de vis | M3 |
| Couple | 0,5 Nm ... 0,6 Nm |
| Désignation | IEC 61508 - Forte demande |
| Niveau d'intégrité de la sécurité (SIL) | 3 |
| Désignation | EN ISO 13849 |
| Niveau de performance (PL) | e |
| Catégorie | 4 |
| Désignation | EN 62061 |
| Niveau d'intégrité de la sécurité (SIL) | 3 |
| Désignation | Distances d'isolement dans l'air et lignes de fuite entre les circuits de puissance |
| Normes/réglementations | EN 50178 |
| Tension d'isolation nominale | 250 V AC |
| Tension de choc nominale/isolation | Isolation de base 4 kV entre l'alimentation 24 V et les E/S du boîtier |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Choc | 10g pour Δt = 16 ms (choc continu, 1000 chocs dans chaque direction de l'espace) |
| Vibrations (fonctionnement) | 10 Hz ... 150 Hz, 2g |
| Conformité | Conformité CE |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
