Distributeur OfficielSKU
MPN
PTRV 8 /WH
Weight
0.038 kg
Series PTRV

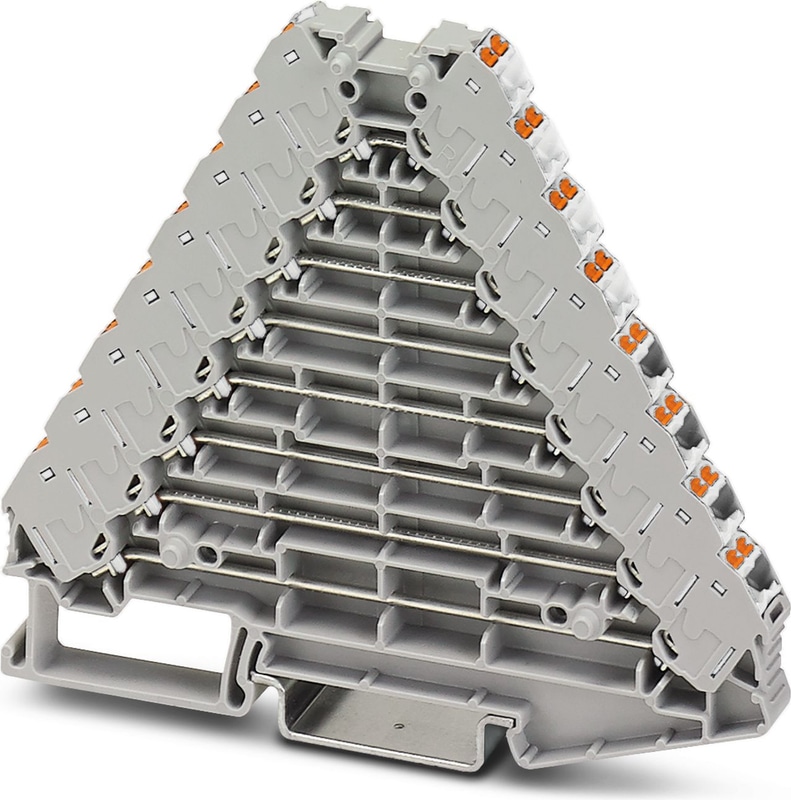

PTRV 8 /WH - Répartiteur de connexions
Répartiteur de connexions, tension nominale: 250 V, intensité nominale: 8 A, type de raccordement: Raccordement Push-in, 1., 2., 3., 4., 5., 6., 7. und 8. Etage, Section de référence: 1,5 mm2, section : 0,14 mm2 - 2,5 mm2, montage: NS 35/7,5, NS 35/15, coloris: gris, couleur des éléments de raccordement: blanc
Spécifications techniques
| Nombre de postes | 2 |
| Nombre de lignes | 8 |
| Nombre de connexions | 32 |
| Potentiels | 8 |
| Section nominale | 1,5 mm² |
| Couleur | gris |
| Couleur des éléments de connexion | Blanc |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Type de montage | NS 35/7,5 |
| Tension de choc nominale | 4 kV |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 0.56 W |
| Courant de charge maximal | 8 A (avec une section de conducteur de 1,5 mm²) |
| Courant nominal IN | 8 A |
| Tension nominale UN | 250 V |
| Panneau latéral ouvert | Oui |
| Largeur | 8,3 mm |
| Longueur | 100 mm |
| Hauteur NS 35/7,5 | 87,5 mm |
| Hauteur NS 35/15 | 95 mm |
| Connexion | 1er, 2ème, 3ème, 4ème, 5ème, 6ème, 7ème et 8ème niveau |
| Méthode de connexion | Raccordement par emboîtement |
| Longueur de dénudage | 8 mm ... 10 mm |
| Raccordement selon la norme | IEC 60947-7-1 |
| Section transversale du conducteur solide min. | 0,14 mm² |
| Section du conducteur solide max. | 2,5 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 14 |
| Section du conducteur flexible min. | 0,14 mm² |
| Section du conducteur flexible max. | 1,5 mm² |
| Section du conducteur min. Section du conducteur AWG, flexible | 26 |
| Max. Section du conducteur AWG, flexible | 14 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 1,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 1,5 mm² |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Raccordement selon la norme | IEC 60947-7-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Étrier de fixation, Via quatre plaques séparées PTRV, pas: 8,3 mm, profondeur: 71,5 mm, largeur: 35,6 mm, hauteur: 71,5 mm, coloris: gris
Outil de déverrouillage, pour blocs de jonction ST, s'utilise aussi comme tournevis pour tête fendue, dimensions : 0,4 x 2,5 x 75 mm, manche à deux composants, antidérapant
Ruban de repérage ZB, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: bloccaggio, pour bloc de jonction au pas de : 8,3 mm, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 8,3 mm
Repères pour blocs de jonction, blanc, repéré, type de montage: encliqueter, pour bloc de jonction au pas de : 8 mm, Nombre d'étiquettes: 2, hauteur du champ de texte: 9,2 mm, largeur du champ de texte: 2,4 mm
Repères pour blocs de jonction, blanc, repéré, type de montage: encliqueter, pour bloc de jonction au pas de : 8 mm, hauteur du champ de texte: 9,2 mm, largeur du champ de texte: 2,4 mm
Repères pour blocs de jonction, blanc, repéré, type de montage: encliqueter, pour bloc de jonction au pas de : 8 mm, hauteur du champ de texte: 9,2 mm, largeur du champ de texte: 2,4 mm
Repères pour blocs de jonction, blanc, repéré, type de montage: bloccaggio, pour bloc de jonction au pas de : 8 mm, Nombre d'étiquettes: 8, hauteur du champ de texte: 9,2 mm, largeur du champ de texte: 2,4 mm
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argent
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté- Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Aluminium, aucun revêtement, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Cuivre, aucun revêtement, Profil standard, coloris: cuivre
Butée à montage rapide, pour rail DIN NS 35/7,5 ou NS 35/15, avec possibilité de repérage, largeur : 9,5 mm, coloris : gris
Butée de montage rapide, pour rail DIN NS 35/7,5 ou rail DIN NS 35/15, avec possibilité de repérage et emplacement pour FBS...5, FBS...6, KSS 5, KSS 6, largeur : 5,15 mm, coloris : gris
Butée, pour arrêter les bloc de jonction à deux et trois étages, largeur : 10 mm, coloris : gris
Fiche de test, avec raccordement soudé, section de conducteur jusqu'à 1 mm2, nombre de pôles: 1, coloris: gris
