Distributeur OfficielSKU
MPN
PTFIX 4/18X1,5-NS15A GY
Weight
0.02 kg
Series PTFIX

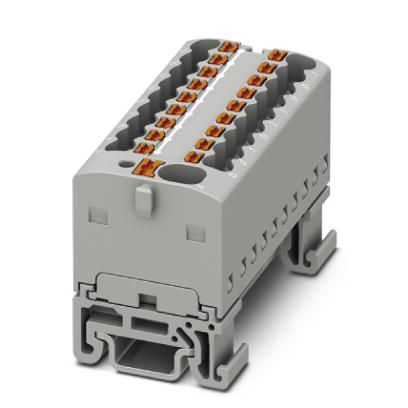

PTFIX 4/18X1,5-NS15A GY - Bloc distributeur
Bloc distributeur, Bloc avec orientation horizontale et alimentation intégrée, tension nominale: 500 V, intensité nominale: 17,5 A, nombre de connexions: 19, type de raccordement: Raccordement Push-in, Dérivation, section : 0,14 mm2 - 2,5 mm2, Raccordement Push-in, Raccordement collectif, Section de référence: 4 mm2, section : 0,2 mm2 - 6 mm2, type de montage: NS 15, coloris: gris
- Possibilités idéales de vérification à chaque borne grâce aux orifices de contrôle
- Répartition du potentiel peu encombrante grâce à des micro-répartiteurs de potentiel très compacts
- Utilisation flexible grâce au montage sur rails de support ou au montage direct
- Encombrement réduit grâce à une forme compacte
- Clarté assurée par le repérage de toutes les bornes
PTFIX
La série PTFIX de Phoenix Contact comprend des blocs de distribution prêts à l'emploi avec technologie de connexion Push-in, conçus pour rationaliser la distribution de potentiel dans les armoires de commande et diverses applications industrielles. Ces blocs facilitent un câblage rapide et sans outil, améliorant l'efficacité et la flexibilité de l'installation.
Spécifications techniques
| Nombre de lignes | 1 |
| Nombre de connexions | 19 |
| Section nominale | 1,5 mm² |
| Couleur | gris |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Type de montage | NS 15 |
| Tension de choc nominale | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 0.56 W |
| Courant de charge maximal | 41 A (avec une section de conducteur de 6 mm²) |
| Courant total maximum | 41 A |
| Courant nominal IN | 41 A |
| Courant de charge maximal | 22 A (avec une section de conducteur de 2,5 mm²) |
| Courant total maximum | 32 A |
| Courant nominal IN | 17.5 A |
| Tension nominale UN | 500 V |
| Panneau latéral ouvert | Non |
| Informations générales | Le courant de charge maximal d'une seule unité de fermeture ne doit pas être dépassé. Pour les applications de distribution d'énergie, la norme IEC 60364-4-43.2008 ; modifiée + corrigendum Okt. 2008 (DIN VDE 0100-430:2010-10) section 433.2 ff doit être respectée ! |
| Spécification de l'essai de protection contre les chocs | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protection du dos de la main | garantie |
| Protection des doigts | garantie |
| Résultat de l'essai de surtension | Test réussi |
| Résultat de l'essai de tension de tenue à fréquence industrielle | Test réussi |
| Consigne de tension de tenue de la fréquence d'alimentation | 1,89 kV |
| Résultat de l'essai de stabilité mécanique des points de connexion (connexion de 5 x conducteurs) | Test réussi |
| Résultat du test de flexion et d'arrachement | Test réussi |
| Vitesse de rotation de l'essai de flexion | 10 tr/min |
| Essai de flexion | 135 |
| Essai de flexion section du conducteur/poids | 0,2 mm² / 0,2 kg |
| Essai de flexion section du conducteur/poids | 4 mm² / 0,9 kg |
| Essai de flexion section du conducteur/poids | 6 mm² / 1,4 kg |
| Essai de flexion section du conducteur/poids | 0,14 mm² / 0,2 kg |
| Essai de flexion section du conducteur/poids | 1,5 mm² / 0,4 kg |
| Essai de flexion section du conducteur/poids | 2,5 mm² / 0,7 kg |
| Résultat de l'essai de traction | Test réussi |
| Résultat de l'ajustement serré du support | Test réussi |
| Ajustement serré sur le support | NS 35/NS 15 |
| Point de consigne | 5 N |
| Résultat du test de chute de tension | Test réussi |
| Résultat de l'essai de montée en température | Test réussi |
| Exigence essai d'élévation de la température | Augmentation de la température ≤ 45 K |
| Résultat de la stabilité en court-circuit | Test réussi |
| Essai de court-circuit sur la section du conducteur | 4 mm² |
| Courant de courte durée | 0,48 kA |
| Essai de court-circuit sur la section du conducteur | 6 mm² |
| Courant de courte durée | 0,72 kA |
| Essai de court-circuit sur la section du conducteur | 1,5 mm² |
| Courant de courte durée | 0,18 kA |
| Essai de court-circuit sur la section du conducteur | 2,5 mm² |
| Courant de courte durée | 0,3 kA |
| Résultat de l'essai thermique | Test réussi |
| Preuve des caractéristiques thermiques (flamme d'aiguille) durée effective | 30 s |
| Résultat du test de vieillissement | Test réussi |
| Essai de vieillissement du bornier modulaire sans vis cycles de température | 192 |
| Oscillation, résultat du test de bruit à large bande | Test réussi |
| Spécification d'essai, oscillation, bruit à large bande | DIN EN 50155 (VDE 0115-200):2018-05 |
| Spectre d'essai | Essai de durée de vie catégorie 2, monté sur bogie |
| Fréquence des tests | f1 = 5 Hz à f2 = 250 Hz |
| Niveau de TSA | 6,12 (m/s²)²/Hz |
| Accélération | 3.12g |
| Durée du test par axe | 5 h |
| Directives du test | Axes X, Y et Z |
| Résultat de l'essai de choc | Test réussi |
| Spécification d'essai, essai de choc | DIN EN 50155 (VDE 0115-200):2018-05 |
| Forme de choc | Demi-sinus |
| Accélération | 30g |
| Durée du choc | 18 ms |
| Nombre de chocs par direction | 3 |
| Directives du test | Axes X, Y et Z (positif et négatif) |
| Indice de température relative du matériau isolant (Elec., UL 746 B) | 130 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Application d'un matériau d'isolation statique dans le froid | -60 °C |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passé |
| Densité optique spécifique des fumées NFPA 130 (ASTM E 662) | passé |
| Dégagement calorimétrique de chaleur NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passé |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Largeur | 43,9 mm |
| Longueur | 21,6 mm |
| Hauteur NS 15 | 27,4 mm |
| Connexion | Contact de ligne |
| Longueur de dénudage | 10 mm ... 12 mm |
| Raccordement selon la norme | IEC 60998-2-2 |
| Section transversale du conducteur solide min. | 0,2 mm² |
| Section du conducteur solide max. | 6 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 10 |
| Section du conducteur flexible min. | 0,2 mm² |
| Section du conducteur flexible max. | 4 mm² |
| Section du conducteur min. Section du conducteur AWG, flexible | 24 |
| Max. Section du conducteur AWG, flexible | 10 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,2 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 4 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,2 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 4 mm² |
| Sections de raccordement directement enfichables | 0,34 mm² 6 mm² 24 12 0,34 mm² 4 mm² |
| Section transversale du conducteur solide min. | 0,34 mm² |
| Section du conducteur solide max. | 6 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,2 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 4 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,2 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 4 mm² |
| Connexion | Contact de charge |
| Méthode de connexion | Raccordement par emboîtement |
| Longueur de dénudage | 8 mm ... 10 mm |
| Raccordement selon la norme | IEC 60947-7-1 |
| Section transversale du conducteur solide min. | 0,14 mm² |
| Section du conducteur solide max. | 2,5 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 14 |
| Section du conducteur flexible min. | 0,14 mm² |
| Section du conducteur flexible max. | 1,5 mm² |
| Section du conducteur min. Section du conducteur AWG, flexible | 26 |
| Max. Section du conducteur AWG, flexible | 14 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 1,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 1,5 mm² |
| Sections de raccordement directement enfichables | 0,34 mm² 2,5 mm² |
| Section transversale du conducteur solide min. | 0,34 mm² |
| Section du conducteur solide max. | 2,5 mm² |
| Valeur | 0,34 mm² |
| Valeur | 1,5 mm² |
| Valeur | 0,34 mm² |
| Valeur | 1,5 mm² |
| Jauge cylindrique interne | A3 |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Raccordement selon la norme | IEC 60998-2-2 |
| Raccordement selon la norme | IEC 60947-7-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
