1035933
Distributeur OfficielSKU
PHX1035933
MPN
PP-H 2,5/11 (1GNYE/10GY)
Weight
0.038 kg
Series PP-H

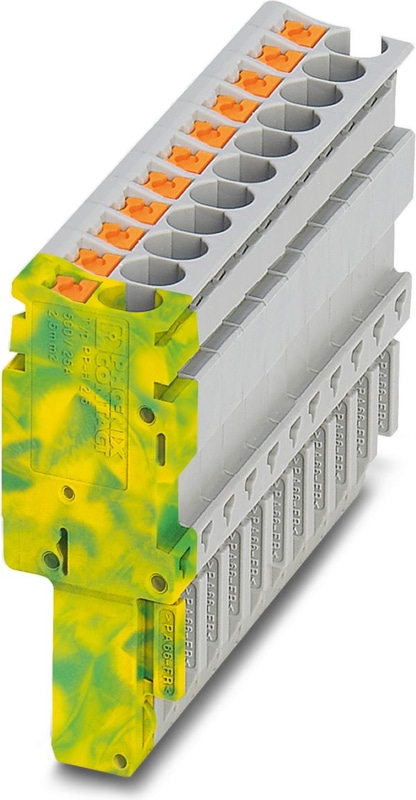

PP-H 2,5/11 (1GNYE/10GY) - Connecteurs
Connecteurs, tension nominale: 500 V, intensité nominale: 24 A, nombre de connexions: 4, nombre de pôles: 11, type de raccordement: Raccordement Push-in, 1er étage, Section de référence: 2,5 mm2, section : 0,14 mm2 - 4 mm2, type de montage: Montage par enfichage, coloris: gris
- Grande surface utile pour le repérage
- Avec les connecteurs de technologie COMBI Push-in à confectionner individuellement, chaque tâche dispose d'une solution réalisable par l'utilisateur.
Spécifications techniques
| Nombre de postes | 11 |
| Nombre de lignes | 1 |
| Nombre de connexions | 4 |
| Potentiels | 11 |
| Section nominale | 2,5 mm² |
| Couleur | gris |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Type de montage | Montage par emboîtement |
| Tension de choc nominale | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 0.77 W |
| Courant de charge maximal | 24 A (avec une section de conducteur de 4 mm²) |
| Courant nominal IN | 24 A |
| Tension nominale UN | 500 V |
| Panneau latéral ouvert | Non |
| Largeur | 56,7 mm |
| Longueur | 15,8 mm |
| Hauteur | 40,2 mm |
| Hauteur installée | 24 mm |
| Pitch | 5,2 mm |
| Connexion | 1 niveau |
| Méthode de connexion | Raccordement par emboîtement |
| Longueur de dénudage | 10 mm |
| Raccordement selon la norme | IEC 61984 |
| Section transversale du conducteur solide min. | 0,14 mm² |
| Section du conducteur solide max. | 4 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 12 |
| Section du conducteur flexible min. | 0,14 mm² |
| Section du conducteur flexible max. | 2,5 mm² |
| Section du conducteur min. Section du conducteur AWG, flexible | 26 |
| Max. Section du conducteur AWG, flexible | 14 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 2,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 2,5 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au maximum | 0,5 mm² |
| Sections de raccordement directement enfichables | 0,34 mm² 4 mm² |
| Section transversale du conducteur solide min. | 0,34 mm² |
| Section du conducteur solide max. | 4 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,34 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 2,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,34 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 2,5 mm² |
| Jauge cylindrique interne | A3 |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Raccordement selon la norme | IEC 61984 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Dispositif antitraction, largeur: 9,3 mm, hauteur: 48,7 mm, nombre de pôles: 2, coloris: noir
Dispositif antitraction, largeur: 19,6 mm, hauteur: 48,7 mm, nombre de pôles: 4, coloris: noir
Dispositif de verrouillage, largeur: 4,4 mm, hauteur: 29,8 mm, nombre de pôles: 1, coloris: orange
Dispositif de verrouillage, largeur: 10 mm, hauteur: 29,8 mm, nombre de pôles: 2, coloris: orange
Dispositif de verrouillage, à déverrouiller uniquement avec un tournevis, largeur: 9 mm, hauteur: 23,2 mm, nombre de pôles: 2, coloris: orange
Capot à bride, type de raccordement: Raccordement vissé, profondeur: 24,7 mm, largeur: 4,5 mm, hauteur: 35,8 mm, coloris: gris
Boîtier pour câbles, pas: 10,4 mm, profondeur: 36,8 mm, largeur: 10,4 mm, hauteur: 19,9 mm, nombre de pôles: 2, coloris: gris
Boîtier pour câbles, pas: 15,6 mm, profondeur: 36,8 mm, largeur: 15,6 mm, hauteur: 19,9 mm, nombre de pôles: 3, coloris: gris
Boîtier pour câbles, pas: 20,8 mm, profondeur: 36,8 mm, largeur: 20,8 mm, hauteur: 19,9 mm, nombre de pôles: 4, coloris: gris
Boîtier pour câbles, pas: 26 mm, profondeur: 36,8 mm, largeur: 26 mm, hauteur: 19,9 mm, nombre de pôles: 5, coloris: gris
Boîtier pour câbles, pas: 31,2 mm, profondeur: 36,8 mm, largeur: 31,2 mm, hauteur: 19,9 mm, nombre de pôles: 6, coloris: gris
Boîtier pour câbles, pas: 36,4 mm, profondeur: 36,8 mm, largeur: 36,4 mm, hauteur: 19,9 mm, nombre de pôles: 7, coloris: gris
Boîtier pour câbles, pas: 41,6 mm, profondeur: 36,8 mm, largeur: 41,6 mm, hauteur: 19,9 mm, nombre de pôles: 8, coloris: gris
Boîtier pour câbles, pas: 46,8 mm, profondeur: 36,8 mm, largeur: 46,8 mm, hauteur: 19,9 mm, nombre de pôles: 9, coloris: gris
Boîtier pour câbles, pas: 52 mm, profondeur: 36,8 mm, largeur: 52 mm, hauteur: 19,9 mm, nombre de pôles: 10, coloris: gris
Boîtier pour câbles, pas: 57,2 mm, profondeur: 36,8 mm, largeur: 57,2 mm, hauteur: 19,9 mm, nombre de pôles: 11, coloris: gris
Boîtier pour câbles, pas: 62,4 mm, profondeur: 36,8 mm, largeur: 62,4 mm, hauteur: 19,9 mm, nombre de pôles: 12, coloris: gris
Boîtier pour câbles, pas: 67,6 mm, profondeur: 36,8 mm, largeur: 67,6 mm, hauteur: 19,9 mm, nombre de pôles: 13, coloris: gris
Boîtier pour câbles, pas: 72,8 mm, profondeur: 36,8 mm, largeur: 72,8 mm, hauteur: 19,9 mm, nombre de pôles: 14, coloris: gris
Boîtier pour câbles, pas: 78 mm, profondeur: 36,8 mm, largeur: 78 mm, hauteur: 19,9 mm, nombre de pôles: 15, coloris: gris
Fiche de test, avec raccordement soudé, section de conducteur jusqu'à 1 mm2, nombre de pôles: 1, coloris: gris
Ruban de repérage ZB, plat, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 5 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 5,15 mm, largeur du champ de texte: 5,15 mm
Ruban de repérage ZB, plat, Rubans, blanc, repéré, impression longitudinale: nombres pairs croissants 2 ... 20, 22 ... 40, etc. jusqu'à 82 ... 100, type de montage: encliqueter, pour bloc de jonction au pas de : 5 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 5,15 mm, largeur du champ de texte: 5,15 mm
Ruban de repérage ZB, plat, Rubans, blanc, repéré, impression longitudinale: numérotation impaire 1-19, 21-39, etc. jusqu'à 81-99, type de montage: encliqueter, pour bloc de jonction au pas de : 5 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 5,15 mm, largeur du champ de texte: 5,15 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, type de montage: bloccaggio, pour bloc de jonction au pas de : 5,2 mm, Nombre d'étiquettes: 96, hauteur du champ de texte: 5,1 mm, largeur du champ de texte: 4,6 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : TOPMARK NEO, LASER TOPMARK, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, type de montage: encliqueter, pour bloc de jonction au pas de : 5,2 mm, Nombre d'étiquettes: 72, hauteur du champ de texte: 4,7 mm, largeur du champ de texte: 4,4 mm
