Name: 1119893
Brand: Phoenix Contact
SKU: PHX1119893
Price: 34.4900 CAD
Availability: InStock

Distributeur Officiel

By Phoenix Contact

SKU

MPN

PLC-RPT- 5DC/21

Weight

0.035 kg

Prendre note que cet item est Non Cancellable / Non Retournable

Series PLC-RPT

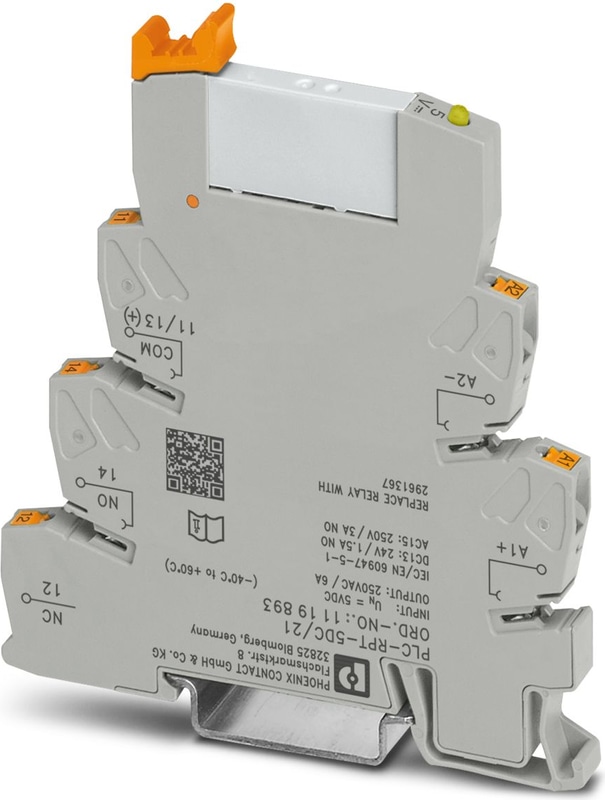

PLC-RPT- 5DC/21 - Module à relais

PLC-INTERFACE, comprenant un bloc de jonction de base PLC-BPT.../21 avec raccordement Push-in et un relais miniature enfichable avec contact de puissance, pour montage sur rail DIN NS 35/7,5, 1 contact inverseur, tension d'entrée : 5 V DC

Modèle étroit
Intégration aisée au système de câblage grâce à l'adaptateur V8
Relais étanche RT-III
Isolation sécurisée entre côtés bobine et contact
Ponts enfichables fonctionnels
Circuits de protection antiparasite et de protection en entrée intégrés

PLC-RPT

Phoenix Contact PLC-RPT Series – Compact relay modules for reliable switching in control cabinets and industrial automation systems. Features slim DIN-rail design with push-in terminals for tool-free installation.

Series Options:

Universal Relays: Standard switching with single/dual changeover contacts
High-Current (HC): Up to 10 A continuous load capacity
Gold-Plated (AU): Optimized for low-power signal switching
Manual Switch (MS): Integrated test buttons and LED indication
Voltage Range: 12 V DC to 230 V AC/DC compatibility

Key Benefits: Space-saving slim profile, tool-free push-in connections, comprehensive voltage and contact options, LED status indication available, and reliable performance in demanding industrial environments.

Applications: Industrial automation, control panel switching, signal isolation, and load control.

Restriction de l'utilisation	CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement.
Type de note	Notes sur le fonctionnement
Note	Pour les tensions supérieures à 250 V (L1, L2, L3), il faut installer une plaque de séparation PLC-ATP entre les borniers identiques de modules adjacents. Le pontage de potentiel est alors effectué avec FBST 8-PLC... ou FBST 500.....
Type de note	Notes sur le fonctionnement
Note	La plaque de séparation PLC-ATP doit être installée pour assurer une isolation sûre entre les modules adjacents.
Type de note	Instructions de montage :
Note	La plaque de séparation PLC-ATP est nécessaire au début et à la fin de chaque bornier PLC.
Type de note	Notes sur le fonctionnement
Note	L'installateur du système doit assurer la protection tactile du produit (à des tensions > 25 V AC/60 V DC). Le produit est un dispositif intégré sans protection contre les contacts directs.
Largeur	6,2 mm
Hauteur	80 mm
Profondeur	94 mm
Température ambiante (fonctionnement)	-40 °C ... 60 °C
Température ambiante (stockage/transport)	-40 °C ... 85 °C
Altitude maximale	≤ 2000 m
Degré de protection	RT III (relais)
Degré de protection	IP20 (base du relais)
Degré de protection	IP54 (lieu d'installation)
Tension d'entrée nominale U_N	5 V DC
Courant d'entrée typique à U_N	38 mA
Temps de réponse typique	5 ms
Délai de publication typique	8 ms
Tension de la bobine	4,5 V DC
Circuit de protection	Protection contre les inversions de polarité Diode de protection contre les inversions de polarité
Circuit de protection	Diode de roue libre Diode d'amortissement
Affichage de la tension de fonctionnement	LED jaune
Type de contact	1 contact inverseur
Type de contact de commutation	Contact unique
Matériau de contact	AgSnO
Tension de commutation maximale	250 V AC/DC (La plaque de séparation PLC-ATP doit être installée pour des tensions supérieures à 250 V (L1, L2, L3) entre des borniers identiques dans des modules adjacents. Le pontage de potentiel est alors effectué avec FBST 8-PLC... ou ...FBST 500...)
Tension de commutation minimale	5 V (à 100 mA)
Courant de commutation min.	10 mA (12 V)
Courant d'appel maximum	10 A (4 s)
Limitation du courant continu	6 A
Pouvoir de coupure (charge ohmique) max.	140 W (à 24 V DC)
Pouvoir de coupure (charge ohmique) max.	20 W (à 48 V DC)
Pouvoir de coupure (charge ohmique) max.	18 W (à 60 V DC)

Pouvoir de coupure (charge ohmique) max.	23 W (à 110 V DC)
Pouvoir de coupure (charge ohmique) max.	40 W (à 220 V DC)
Pouvoir de coupure (charge ohmique) max.	1500 VA (pour 250 V AC)
Capacité de commutation	2 A (à 24 V, DC13)
Capacité de commutation	0,2 A (à 110 V, DC13)
Capacité de commutation	0,1 A (à 220 V, DC13)
Capacité de commutation	3 A (à 24 V, AC15)
Capacité de commutation	3 A (à 120 V, AC15)
Capacité de commutation	3 A (à 230 V, AC15)
Tension d'essai	4 kV_rms (50 Hz, 1 min., enroulement/contact)
Mode de fonctionnement	Facteur de fonctionnement de 100
Indice d'inflammabilité selon UL 94	V0 (logement)
Durée de vie mécanique	2x 10⁷ cycles
Position de montage	tous
Instructions de montage	En rangées à espacement nul
Méthode de connexion	Raccordement par emboîtement
Longueur de dénudage	10 mm
Section transversale du conducteur solide	0,14 mm² ... 2,5 mm²
Section transversale du conducteur flexible	0,14 mm² ... 2,5 mm²
Section transversale du conducteur flexible	0,2 mm² ... 2,5 mm² (embout simple)
Section transversale du conducteur flexible	2x 0,5 mm² ... 1 mm² (embout TWIN)
Section du conducteur AWG	26 ... 14
Désignation	Normes/réglementations
Normes/réglementations	EN 50178
Normes/réglementations	EN 61810-1
Tension d'isolation nominale	250 V AC
Tension de choc nominale	6 kV
Isolation	Isolation sûre, isolation renforcée
Degré de pollution	3
Catégorie de surtension	III
Désignation	Essai de gaz corrosif
Identification	ISA-S71.04. G3 Groupe dur
Identification	EN 60068-2-60
REACh SVHC	Plomb 7439-92-1
REACh SVHC	Anhydride hexahydrométhylphtalique
Chine RoHS	Respectueux de l'environnement Durée d'utilisation = 50 ans
Chine RoHS	Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant".
