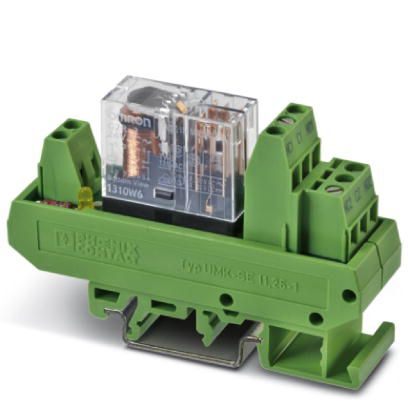

UMK 22 REL 24 VAC/21-21 shown
5542712
Distributeur OfficielSKU
PHX5542712
Weight
0.502 kg
Relay Module - UMK 22-REL 24/21
VARIOFACE relay module, fixed, 1PDT
- Safe isolation between coil and contact side
Spécifications techniques
| Restrictions commerciales | Les produits sont proposés exclusivement pour l'exportation en dehors de l'UE et de l'Espace économique européen. |
| Largeur | 22,5 mm |
| Hauteur | 77 mm |
| Profondeur | 50 mm |
| Température ambiante (fonctionnement) | -20 °C ... 65 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Tension d'entrée nominale UN | 24 V DC |
| Courant d'entrée typique à UN | 32 mA |
| Temps de réponse typique | 15 ms |
| Délai de publication typique | 5 ms |
| Circuit de protection | Diode d'amortissement |
| Affichage de la tension de fonctionnement | LED |
| Type de contact | 1 contact inverseur |
| Matériau de contact | AgCdO |
| Tension de commutation maximale | 250 V AC (30 V DC) |
| Tension de commutation minimale | 5 V (à 100 mA) |
| Courant de commutation min. | 100 mA (à 5 V) |
| Limitation du courant continu | 10 A |
| Tension d'essai | 5 kV (50/60 Hz, 1 min., enroulement/contact) |
| Mode de fonctionnement | Facteur de fonctionnement de 100 |
| Durée de vie mécanique | 1x 107 cycles |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Nom de la connexion | Côté bobine |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 7 mm |
| Section transversale du conducteur solide | 0,14 mm² ... 2,5 mm² |
| Section transversale du conducteur flexible | 0,14 mm² ... 1,5 mm² |
| Section du conducteur AWG | 30 ... 14 |
| Nom de la connexion | Côté contact |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 7 mm |
| Section transversale du conducteur solide | 0,14 mm² ... 2,5 mm² |
| Section transversale du conducteur flexible | 0,14 mm² ... 1,5 mm² |
| Section du conducteur AWG | 30 ... 14 |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Pourquoi Proax pour Phoenix Contact 5542712?
Proax est le distributeur autorisé de Phoenix Contact 5542712. Chez Proax, nous sommes l'un des plus grands distributeurs de Phoenix Contact en Amérique du Nord. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Taille de l'emballage | 1 |
