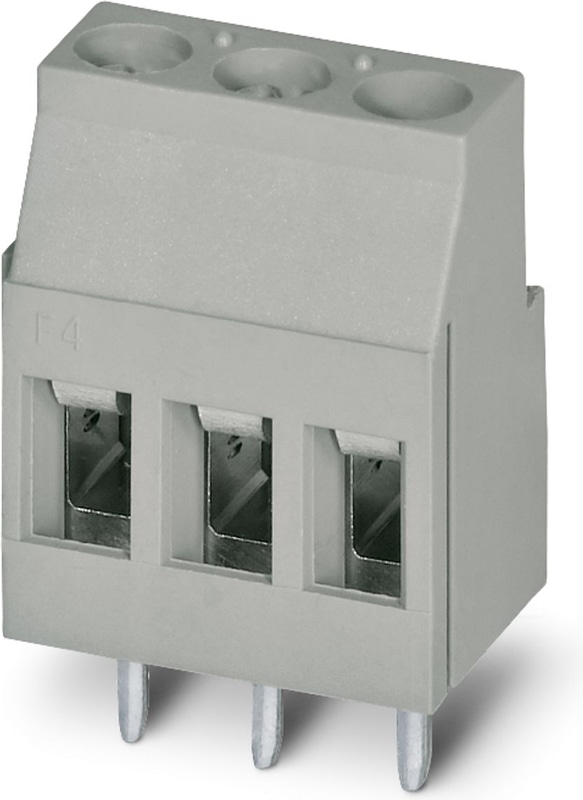

The figure shows the gray version
Distributeur OfficielSKU
MPN
BC-500X18- 3 BK
Weight
0.006 kg
Series BC
BC-500X18- 3 BK - Bloc de jonction C.I.
Borne de circuit imprimé, intensité nominale: 24 A, tension de référence (III/2): 400 V, section nominale: 2,5 mm2, nombre de potentiels: 3, nombre de rangées: 1, nombre de pôles par rangée: 3, gamme d'articles: BC-X18, pas: 5 mm, type de raccordement: Raccordement vissé avec bague, surface d'attaque des vis: H1L Philipps-Recess avec fente longitudinale, montage: Soudage à la vague, sens d'enfichage conducteur/circuit imprimé: 0 °, coloris: noir, Disposition des broches: Brochage linéaire, Longueur de broche [P]: 3,5 mm, nombre de picots par potentiel: 1, type de conditionnement: emballé dans un carton. L'article est juxtaposable à différents nombres de pôles !
Spécifications techniques
| Longueur [ l ] | 11,2 mm |
| Pitch | 5 mm |
| Dimension a | 10,00 mm |
| Hauteur [ h ] | 18 mm |
| Broche à souder [P] | 3,5 mm |
| Dimensions de la broche | 0,9 x 0,9 mm |
| Diamètre du trou | 1,3 mm |
| Gamme d'articles | BC-X18 |
| Groupe de matériaux isolants | I |
| Tension de choc nominale (III/3) | 4 kV |
| Tension de choc nominale (III/2) | 4 kV |
| Tension de choc nominale (II/2) | 4 kV |
| Tension nominale (III/3) | 250 V |
| Tension nominale (III/2) | 400 V |
| Tension nominale (II/2) | 630 V |
| Raccordement selon la norme | EN-VDE |
| Courant nominal IN | 24 A |
| Section nominale | 2,5 mm² |
| Matériau isolant | PA |
| Surface de la broche à souder | Sn |
| Indice d'inflammabilité selon UL 94 | V0 |
| Longueur de dénudage | 7 mm |
| Nombre de postes | 3 |
| Filet de vis | M3 |
| Couple de serrage, min | 0,5 Nm |
| Couple de serrage max | 0,6 Nm |
| Section transversale du conducteur solide min. | 0,2 mm² |
| Section du conducteur solide max. | 4 mm² |
| Section du conducteur flexible min. | 0,2 mm² |
| Section du conducteur flexible max. | 2,5 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,25 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 2,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,25 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| 2 conducteurs de même section, solides min. | 0,2 mm² |
| 2 conducteurs de même section, solides max. | 1,5 mm² |
| 2 conducteurs de même section, toronnés min. | 0,2 mm² |
| 2 conducteurs de même section, toronnés max. | 1,5 mm² |
| 2 conducteurs de même section, toronnés, embouts sans gaine plastique, min. | 0,25 mm² |
| 2 conducteurs de même section, toronnés, embouts sans gaine plastique, max. | 0,75 mm² |
| 2 conducteurs de même section, toronnés, embouts TWIN avec gaine plastique, min. | 0,5 mm² |
| 2 conducteurs de même section, toronnés, embouts TWIN avec manchon en plastique, max. | 1,5 mm² |
Pourquoi Proax pour Phoenix Contact 5441566?
Proax est le distributeur autorisé de Phoenix Contact 5441566. Chez Proax, nous sommes l'un des plus grands distributeurs de Phoenix Contact en Amérique du Nord. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Taille de l'emballage | 100 |
