3209517
Distributeur OfficielSKU
PHX3209517
MPN
PTU 2,5-TWIN-PE
Weight
0.012 kg
Series PTU

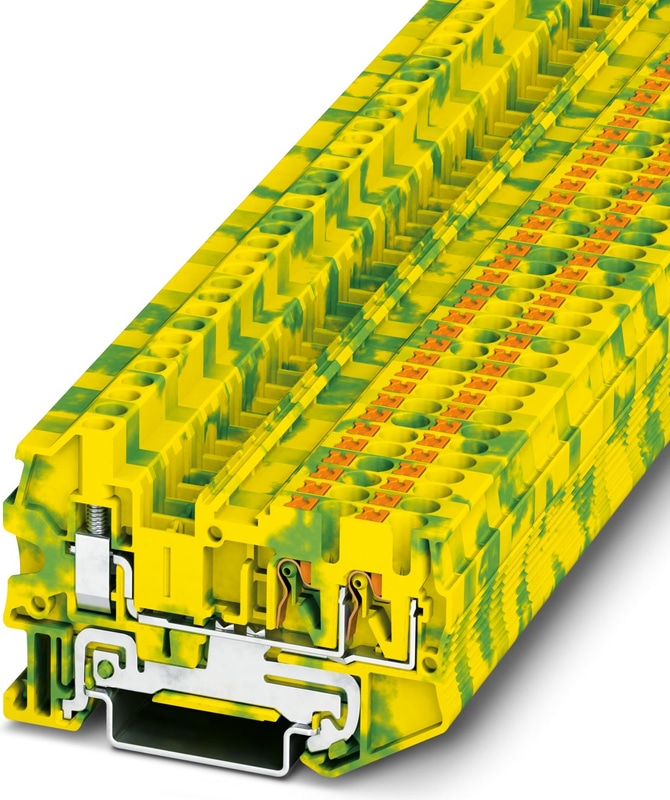

PTU 2,5-TWIN-PE - Bloc de jonction pour conducteur de protection
Bloc de jonction pour conducteur de protection, tension nominale: 800 V, type de raccordement: Raccordement Push-in, section: 0,14 mm2 - 4 mm2, type de raccordement: Raccordement vissé, Section de référence: 2,5 mm2, section: 0,14 mm2 - 4 mm2, montage: NS 35/7,5, NS 35/15, coloris: vert/jaune
- La forme compacte et le raccordement frontal permettent un câblage dans les espaces les plus exigus
- Les bornes de raccordement Push-in se distinguent, outre les propriétés du système CLIPLINE complete, par un câblage simple et sans outil des conducteurs avec embout ou des conducteurs rigides
- Outre la possibilité de vérification via l'orifice fonctionnel double, tous les bloc de jonction disposent d'un point test supplémentaire.
- Le raccordement Push-in TWIN s'utilise sur la partie intérieure de l'armoire électrique et le raccordement vissé universel côté client final
Spécifications techniques
| Nombre de lignes | 1 |
| Nombre de connexions | 3 |
| Section nominale | 2,5 mm² |
| Couleur | vert-jaune |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Tension de choc nominale | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 0.77 W |
| Méthode de connexion | Raccordement par emboîtement |
| Raccordement selon la norme | IEC 60947-7-2 |
| Tension nominale UN | 800 V |
| Méthode de connexion | Raccordement à vis |
| Raccordement selon la norme | IEC 60947-7-2 |
| Panneau latéral ouvert | Oui |
| Spécification de l'essai de protection contre les chocs | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protection du dos de la main | garantie |
| Protection des doigts | garantie |
| Oscillation, résultat du test de bruit à large bande | Test réussi |
| Spécification d'essai, oscillation, bruit à large bande | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spectre d'essai | Essai de durée de vie catégorie 2, monté sur bogie |
| Fréquence des tests | f1 = 5 Hz à f2 = 250 Hz |
| Niveau de TSA | 6,12 (m/s²)²/Hz |
| Accélération | 3.12g |
| Durée du test par axe | 5 h |
| Directives du test | Axes X, Y et Z |
| Résultat de l'essai de choc | Test réussi |
| Spécification d'essai, essai de choc | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forme de choc | Demi-sinus |
| Accélération | 30g |
| Durée du choc | 18 ms |
| Nombre de chocs par direction | 3 |
| Directives du test | Axes X, Y et Z (positif et négatif) |
| Indice de température relative du matériau isolant (Elec., UL 746 B) | 130 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Application d'un matériau d'isolation statique dans le froid | -60 °C |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passé |
| Densité optique spécifique des fumées NFPA 130 (ASTM E 662) | passé |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passé |
| Dégagement calorimétrique de chaleur NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Largeur | 5,2 mm |
| Longueur | 65,3 mm |
| Hauteur NS 35/7,5 | 42,8 mm |
| Hauteur NS 35/15 | 50,3 mm |
| Largeur du couvercle d'extrémité | 2,2 mm |
| Méthode de connexion | Raccordement par emboîtement |
| Raccordement selon la norme | IEC 60947-7-2 |
| Longueur de dénudage | 8 mm ... 10 mm |
| Section transversale du conducteur solide min. | 0,14 mm² |
| Section du conducteur solide max. | 4 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 12 |
| Section du conducteur flexible min. | 0,14 mm² |
| Section du conducteur flexible max. | 2,5 mm² |
| Section du conducteur min. Section du conducteur AWG, flexible | 26 |
| Max. Section du conducteur AWG, flexible | 14 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 2,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 2,5 mm² |
| Sections de raccordement directement enfichables | 0,34 mm² 4 mm² |
| Section transversale du conducteur solide min. | 0,34 mm² |
| Section du conducteur solide max. | 4 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,34 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 2,5 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,34 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 2,5 mm² |
| Méthode de connexion | Raccordement à vis |
| Raccordement selon la norme | IEC 60947-7-2 |
| Filet de vis | M3 |
| Note | Veuillez respecter la capacité de charge des rails DIN. |
| Couple de serrage, min | 0,5 Nm |
| Couple de serrage max | 0,6 Nm |
| Section transversale du conducteur solide min. | 0,14 mm² |
| Section du conducteur solide max. | 4 mm² |
| Section du conducteur AWG min. | 28 |
| Section du conducteur AWG max. | 12 |
| Section du conducteur flexible min. | 0,14 mm² |
| Section du conducteur flexible max. | 2,5 mm² |
| Section du conducteur min. Section du conducteur AWG, flexible | 28 |
| Max. Section du conducteur AWG, flexible | 14 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 2,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 2,5 mm² |
| Section transversale du conducteur solide min. | 0,34 mm² |
| Section du conducteur solide max. | 4 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,34 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 2,5 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,34 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 2,5 mm² |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Raccordement selon la norme | IEC 60947-7-2 |
| Raccordement selon la norme | IEC 60947-7-2 |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
