3191013
Distributeur OfficielSKU
PHX3191013
MPN
RV 8-TP(2,4X0,8)L
Weight
0.069 kg
Series RV

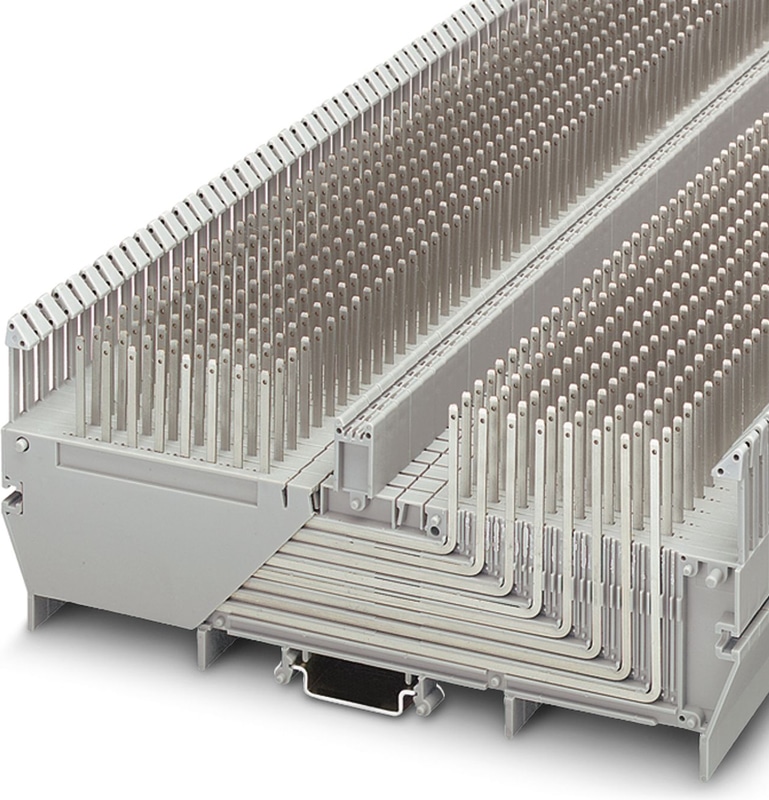

RV 8-TP(2,4X0,8)L - Répartiteur de connexions
Répartiteur de connexions, tension nominale: 250 V, intensité nominale: 5 A, type de raccordement: TERMI-POINT®, 1., 2., 3., 4., 5., 6., 7. und 8. Etage, section : 0,22 mm2 - 0,56 mm2, montage: NS 35/7,5, NS 35/15, coloris: gris
- Les bords extérieurs relevés du boîtier servent de goulotte pour les câbles, ce qui garantit un bon guidage et autorise l'utilisation des capots pour goulottes courants.
- Les masques de repérage rouge/blanc à impression alternativement inversée 1-8 ou a-h permettent d'obtenir une bonne séparation visuelle des rangées de tiges et facilitent le raccordement et l'identification de connexions données.
- Entre les rangées de tiges et la nervure de repérage se trouvent 2 rainures dans le boîtier pour les barres collectrices de potentiel.
- L'élément RV8 dispose de chaque côté de rainures de repérage toutes les 8 tiges TERMI-POINT®(TP) 2,4 x 0,8 mm pour les câbles entrants et sortants.
Spécifications techniques
| Nombre de niveaux | 1 |
| Nombre de connexions | 16 |
| Couleur | gris |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Tension de choc nominale | 4 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Courant nominal IN | 5 A |
| Courant de charge max. | 5 A |
| Tension nominale UN | 250 V |
| Panneau latéral ouvert | Non |
| Nombre de postes | 1 |
| Largeur | 7,6 mm |
| Longueur | 202 mm |
| Hauteur NS 35/7,5 | 81,5 mm |
| Hauteur NS 35/15 | 89 mm |
| Section transversale du conducteur solide min. | 0,22 mm² |
| Section du conducteur solide max. | 0,56 mm² |
| Section du conducteur flexible min. | 0,22 mm² |
| Section du conducteur flexible max. | 0,56 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 20 |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,25 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 0,5 mm² |
| Méthode de connexion | TERMI-POINT® |
| Dimensions de la broche TERMI-POINT | 2,4 x 0,8 mm |
| Position de la broche TERMI-POINT | Vertical |
| Température de fonctionnement | -60 °C ... 85 °C |
| Température ambiante (stockage/transport) | -25 °C ... 55 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Indice d'inflammabilité selon UL 94 | V0 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Contact femelle modulaire, à enfiler dans le capot PCC ou HCC du connecteur après sertissage du conducteur, pour conducteur entre 0,5 et 1,0 mm2
STGZ 1 BK, décharge de traction, pour boîtiers de connecteurs STG à 8 pôles, avec ressort de couplage double face, couleur : noir
STGZ BK, décharge de traction, pour boîtiers de connecteurs STG à 8 pôles, avec ressort d'accouplement unilatéral, couleur : noir
Barre collectrice de potentiel, à languettes fendues 6,3 / 2,8 mm, 40 A max., laiton, étamée, longueur : 1 m
Paire de masques de désignation, Carte, blanc, repéré, longitudinal: lettres majuscules, type de montage: collage, pour bloc de jonction au pas de : 7,62 mm, Nombre d'étiquettes: 20
Paire de masques de désignation, Carte, blanc, repéré, longitudinal: numérotation continue, type de montage: collage, pour bloc de jonction au pas de : 7,62 mm, Nombre d'étiquettes: 20
Carte de marquage, Carte, blanc, vierge, repérable avec : Crayon de marquage, type de montage: encliqueter, encliquetage dans la rainure de repérage plate, pour bloc de jonction au pas de : 6 mm, Nombre d'étiquettes: 250, hauteur du champ de texte: 6 mm, largeur du champ de texte: 6,1 mm
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argent
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté- Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Aluminium, aucun revêtement, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Cuivre, aucun revêtement, Profil standard, coloris: cuivre
Ruban de repérage ZB, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 7,62 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 7,5 mm
Ruban de repérage ZB, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, impression longitudinale: numérotation continue 1 ... 10, 11 ... 20, etc. jusqu'à 91 ... 100, type de montage: encliqueter, pour bloc de jonction au pas de : 7,62 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 7,5 mm
Butée à montage rapide, pour rail DIN NS 35/7,5 ou NS 35/15, avec possibilité de repérage, largeur : 9,5 mm, coloris : gris
Butée de montage rapide, pour rail DIN NS 35/7,5 ou rail DIN NS 35/15, avec possibilité de repérage et emplacement pour FBS...5, FBS...6, KSS 5, KSS 6, largeur : 5,15 mm, coloris : gris
