3061033
Distributeur OfficielSKU
PHX3061033
MPN
SP 4/1 BU
Weight
0.005 kg

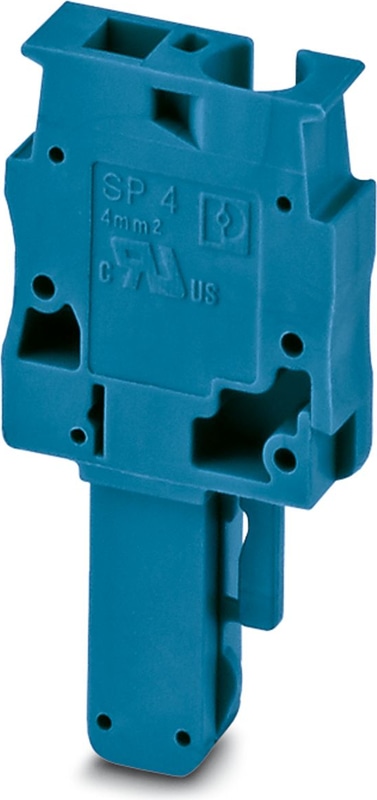

SP 4/1 BU - Connecteurs
Connecteurs, tension nominale: 800 V, intensité nominale: 32 A, nombre de pôles: 1, type de raccordement: Raccordement à ressort, Section de référence: 4 mm2, section : 0,08 mm2- 6 mm2, coloris: bleu
- Grande surface utile pour le repérage
- Possibilité de détrompage pratique
- Testé pour applications ferroviaires
Spécifications techniques
| Nombre de postes | 1 |
| Section nominale | 4 mm² |
| Couleur | Bleu |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Tension de choc nominale | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Courant de charge maximal | 32 A (avec une section de conducteur de 6 mm²) |
| Courant nominal IN | 32 A |
| Tension nominale UN | 800 V |
| Largeur | 6,2 mm |
| Longueur | 21 mm |
| Hauteur | 41,5 mm |
| Hauteur installée | 24 mm |
| Pitch | 6,2 mm |
| Méthode de connexion | Connexion à ressort |
| Longueur de dénudage | 8 mm ... 10 mm |
| Raccordement selon la norme | IEC 61984 |
| Section transversale du conducteur solide min. | 0,08 mm² |
| Section du conducteur solide max. | 6 mm² |
| Section du conducteur AWG min. | 28 |
| Section du conducteur AWG max. | 10 |
| Section du conducteur flexible min. | 0,08 mm² |
| Section du conducteur flexible max. | 4 mm² |
| Section du conducteur min. Section du conducteur AWG, flexible | 28 |
| Max. Section du conducteur AWG, flexible | 10 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 4 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 4 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au minimum | 0,5 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au maximum | 1 mm² |
| Jauge cylindrique interne | A4 |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Raccordement selon la norme | IEC 61984 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Dispositif antitraction, largeur: 9,3 mm, hauteur: 48,7 mm, nombre de pôles: 2, coloris: noir
Dispositif antitraction, largeur: 19,6 mm, hauteur: 48,7 mm, nombre de pôles: 4, coloris: noir
Dispositif de verrouillage, largeur: 4,4 mm, hauteur: 29,8 mm, nombre de pôles: 1, coloris: orange
Dispositif de verrouillage, largeur: 10 mm, hauteur: 29,8 mm, nombre de pôles: 2, coloris: orange
Dispositif de verrouillage, à déverrouiller uniquement avec un tournevis, largeur: 9 mm, hauteur: 23,2 mm, nombre de pôles: 2, coloris: orange
Ruban de repérage ZB, plat, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 6,15 mm, largeur du champ de texte: 5,15 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 80, hauteur du champ de texte: 5,1 mm, largeur du champ de texte: 5,6 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : TOPMARK NEO, LASER TOPMARK, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 60, hauteur du champ de texte: 4,7 mm, largeur du champ de texte: 5,4 mm
Ruban de repérage ZB, plat, Rubans, blanc, repéré, impression longitudinale: numérotation continue 1 ... 10, 11 ... 20, etc. jusqu'à 91 ... 100, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 6,15 mm, largeur du champ de texte: 5,15 mm
Ruban de repérage ZB, plat, Rubans, blanc, repéré, impression transversale: numérotation continue 1 ... 10, 11 ... 20, etc. jusqu'à 91 ... 100, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 6,15 mm, largeur du champ de texte: 5,15 mm
Ruban de repérage ZB, plat, Rubans, blanc, repéré, impression longitudinale: nombres pairs croissants 2 ... 20, 22 ... 40, etc. jusqu'à 82 ... 100, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 6,15 mm, largeur du champ de texte: 5,15 mm
Ruban de repérage ZB, plat, Rubans, blanc, repéré, impression longitudinale: numérotation impaire 1-19, 21-39, etc. jusqu'à 81-99, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 6,15 mm, largeur du champ de texte: 5,15 mm
