RBO 5-F
Weight
0.019 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series RBO

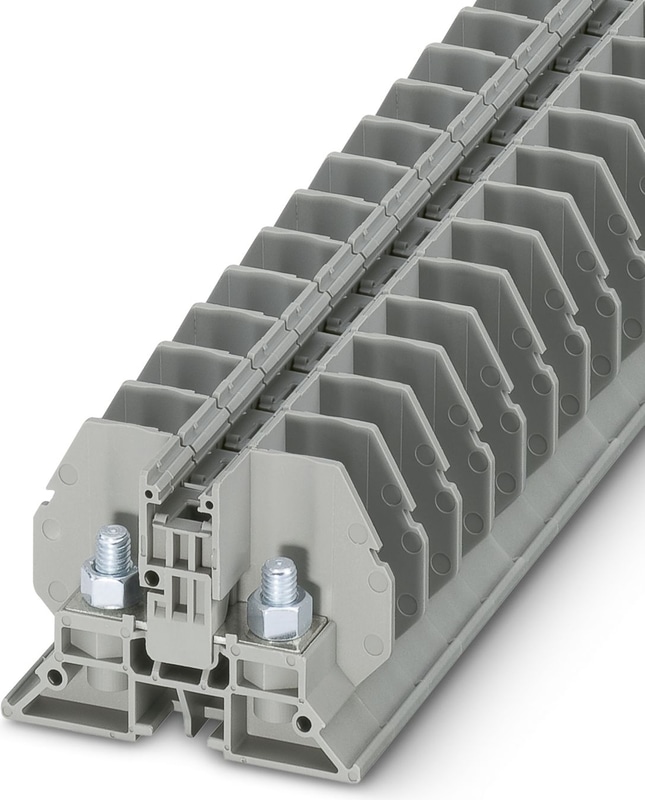

RBO 5-F - Bolt connection terminal block
Feed-through terminal block with bolt connection method, cross section: 0.1 - 6 mm2, AWG: 26 - 10, width 13 mm, color: gray
- Compact connection with ring and fork-type cable lugs
- Direct mounting in control boxes
- Bridge shaft for potential distribution using standard screw bridges
- Isolator bridge bar for switchable cross connections
Spécifications techniques
| Nombre de lignes | 1 |
| Nombre de connexions | 2 |
| Potentiels | 1 |
| Section nominale | 10 mm² |
| Couleur | gris |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Type de montage | connexion directe par vis |
| Tension de choc nominale | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 1.82 W |
| Courant de charge maximal | 57 A (avec une section de conducteur de 10 mm²) |
| Courant nominal IN | 57 A |
| Tension nominale UN | 800 V |
| Panneau latéral ouvert | Oui |
| Spécification de l'essai de protection contre les chocs | IEC 60529:2001-02 |
| Protection du dos de la main | garantie |
| Résultat de l'essai de surtension | Test réussi |
| Point de consigne de l'essai de tension de surtension | 9,6 kV |
| Note | La tension d'isolation nominale s'applique aux cosses de câble isolées selon la norme DIN 46237:1970-07 et pour les cosses non isolées selon. DIN 46234:1980-03 avec manchon rétractable. |
| Résultat de l'essai de tension de tenue à fréquence industrielle | Test réussi |
| Consigne de tension de tenue de la fréquence d'alimentation | 2 kV |
| Note | La tension d'isolation nominale s'applique aux cosses de câble isolées selon la norme DIN 46237:1970-07 et pour les cosses non isolées selon. DIN 46234:1980-03 avec manchon rétractable. |
| Résultat de l'essai de stabilité mécanique des points de connexion (connexion de 5 x conducteurs) | Test réussi |
| Ajustement serré sur le support | NS 32/NS 35 |
| Résultat du test de chute de tension | Test réussi |
| Exigences, chute de tension | U1 ≤ 3,2 mV ; U2 ≤ 1,5 x U1. |
| Résultat de l'essai de montée en température | Test réussi |
| Exigence essai d'élévation de la température | Augmentation de la température ≤ 45 K |
| Résultat de la stabilité en court-circuit | Test réussi |
| Essai de court-circuit sur la section du conducteur | 10 mm² |
| Courant de courte durée | 1,2 kA |
| Résultat de l'essai thermique | Test réussi |
| Preuve des caractéristiques thermiques (flamme d'aiguille) durée effective | 30 s |
| Spécification d'essai, oscillation, bruit à large bande | DIN EN 50155 (VDE 0115-200):2018-05 |
| Spectre d'essai | Essai de durée de vie catégorie 2, monté sur bogie |
| Fréquence des tests | f1 = 5 Hz à f2 = 250 Hz |
| Niveau de TSA | 6,12 (m/s²)²/Hz |
| Accélération | 3.12g |
| Durée du test par axe | 5 h |
| Directives du test | Axes X, Y et Z |
| Spécification d'essai, essai de choc | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forme de choc | Demi-sinus |
| Accélération | 30g |
| Durée du choc | 18 ms |
| Nombre de chocs par direction | 3 |
| Directives du test | Axes X, Y et Z (positif et négatif) |
| Indice de température relative du matériau isolant (Elec., UL 746 B) | 130 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Application d'un matériau d'isolation statique dans le froid | -60 °C |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passé |
| Densité optique spécifique des fumées NFPA 130 (ASTM E 662) | passé |
| Dégagement calorimétrique de chaleur NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passé |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Largeur | 13 mm |
| Largeur du couvercle d'extrémité | 10 mm |
| Longueur | 53,3 mm |
| Hauteur | 37 mm |
| Diamètre du trou | 5 mm |
| Pitch | 13 mm |
| Connexion | 1 niveau |
| Méthode de connexion | Raccordement par boulon |
| Longueur de dénudage | La longueur de dénudage dépend de la spécification fournie par le fabricant de la cosse de câble. |
| Raccordement selon la norme | IEC 60947-7-1 |
| Raccordement de la cosse de câble selon la norme | DIN 46234:1980-03 |
| Section minimale pour la connexion de la cosse de câble | 0,1 mm² |
| Section maximale pour la connexion de la cosse de câble | 10 mm² |
| AWG min | 26 |
| AWG max | 8 |
| Diamètre du trou, min. | 5,3 mm |
| Largeur de la cosse de câble, max. | 10 mm |
| Diamètre du boulon | 5 mm |
| Filet de vis | M5 |
| Couple de serrage, min | 2 Nm |
| Couple de serrage max | 2,2 Nm |
| Raccordement de la cosse de câble selon la norme | DIN 46237:1970-07 |
| Section minimale pour la connexion de la cosse de câble | 0,5 mm² |
| Section maximale pour la connexion de la cosse de câble | 6 mm² |
| AWG min | 20 |
| AWG max | 10 |
| Diamètre du trou, min. | 5,3 mm |
| Largeur de la cosse de câble, max. | 10 mm |
| Diamètre du boulon | 5 mm |
| Couple de serrage, min | 2 Nm |
| Couple de serrage max | 2,2 Nm |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Raccordement selon la norme | IEC 60947-7-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
