Name: 3051014
Brand: Phoenix Contact
SKU: PHX3051014
Price: 4.0200 CAD
Availability: BackOrder

Distributeur Officiel

By Phoenix Contact

SKU

MPN

QP 1,5/ 1-L

Weight

0.004 kg

Series QP

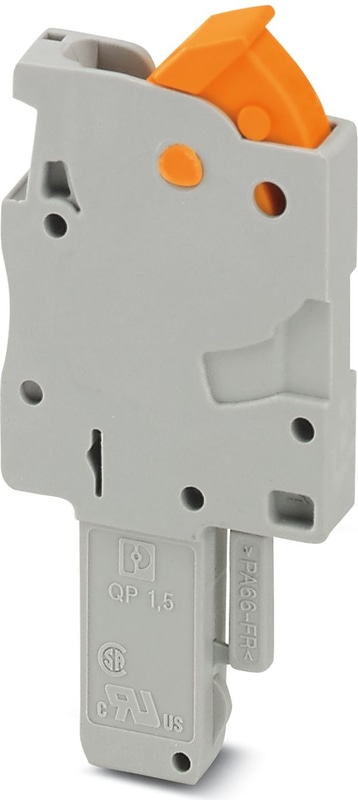

QP 1,5/ 1-L - Connecteurs

Connecteurs, tension nominale: 500 V, intensité nominale: 17,5 A, nombre de pôles: 1, type de raccordement: Raccordement rapide, 1er étage, Section de référence: 1,5 mm2, section : 0,25 mm2- 1,5 mm2, coloris: gris

Avec les connecteurs QT-COMBI à confectionner, chaque tâche dispose d'une solution réalisable par l'utilisateur.
Le conducteur est raccordé rapidement avec le raccordement à bascule connu IDC, sans être dénudé.
Le connecteur rapide QP 1,5/... est conçu pour le raccordement de fils rigides et souples.
Testé pour applications ferroviaires

Nombre de postes	1
Section nominale	1,5 mm²
Couleur	gris
Matériau isolant	PA
Indice d'inflammabilité selon UL 94	V0
Tension de choc nominale	6 kV
Degré de pollution	3
Catégorie de surtension	III
Groupe de matériaux isolants	I
Courant de charge maximal	17,5 A (avec une section de conducteur de 1,5 mm²)
Courant nominal I_N	17.5 A
Tension nominale U_N	500 V
Indice de température relative du matériau isolant (Elec., UL 746 B)	125 °C
Application d'un matériau d'isolation statique dans le froid	-60 °C
Inflammabilité de surface NFPA 130 (ASTM E 162)	passé
Densité optique spécifique des fumées NFPA 130 (ASTM E 662)	passé
Dégagement calorimétrique de chaleur NFPA 130 (ASTM E 1354)	28 MJ/kg
Toxicité des gaz de fumée NFPA 130 (SMP 800C)	passé
Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22	HL 1 - HL 3
Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23	HL 1 - HL 3
Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24	HL 1 - HL 3
Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26	HL 1 - HL 3
Largeur	5,2 mm
Longueur	20 mm

Hauteur	40 mm
Hauteur installée	24 mm
Pitch	5,2 mm
Connexion	1 niveau
Méthode de connexion	Connexion rapide
Raccordement selon la norme	IEC 61984
Section transversale du conducteur solide min.	0,25 mm²
Section du conducteur solide max.	1,5 mm²
Section du conducteur AWG min.	24
Section du conducteur AWG max.	16
Section du conducteur flexible min.	0,25 mm²
Section du conducteur flexible max.	1,5 mm²
Section du conducteur min. Section du conducteur AWG, flexible	24
Max. Section du conducteur AWG, flexible	16
Matériau d'isolation du fil	PVC / PE
Structure des brins individuels selon VDE 0295 / plus petit diamètre de fil	VDE 0295 Cl.1-5
Température de fonctionnement	-60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.)
Température ambiante (stockage/transport)	-25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C)
Humidité admissible (stockage/transport)	30 % ... 70 %
Température ambiante (assemblage)	-5 °C ... 70 °C
Température ambiante (actionnement)	-5 °C ... 70 °C
Raccordement selon la norme	IEC 61984
Chine RoHS	Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e
Chine RoHS	Pas de substances dangereuses au-dessus des valeurs seuils
