Distributeur OfficielSKU
MPN
ST 4-QUATTRO-U
Weight
0.014 kg
Prendre note que cet item est Non Cancellable / Non Retournable

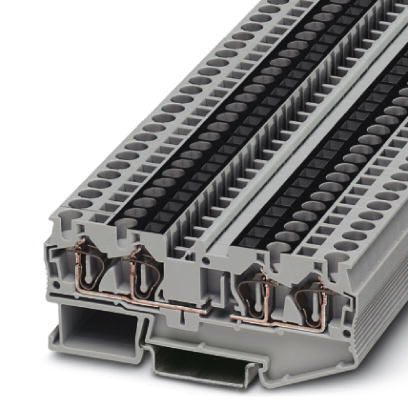

ST 4-QUATTRO-U - Blocs de jonction simple
Blocs de jonction simple, tension nominale: 800 V, intensité nominale: 28 A, nombre de connexions: 4, type de raccordement: Raccordement à ressort, 1er étage, Section de référence: 4 mm2, section : 0,08 mm2 - 6 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: gris
- Des porte-repères doubles permettent un repérage clair des niveaux de jonction simples.
- La barre d'alimentation interrompue au centre caractérise ces bloc de jonction par tension à ressort à quatre conducteurs.
Spécifications techniques
| Nombre de lignes | 1 |
| Nombre de connexions | 2 |
| Section nominale | 4 mm² |
| Couleur | gris |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Type de montage | NS 35/7,5 |
| Tension de choc nominale | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 1.02 W |
| Courant de charge maximal | 37 A |
| Courant nominal IN | 28 A |
| Tension nominale UN | 800 V |
| Panneau latéral ouvert | Oui |
| Spécification de l'essai de protection contre les chocs | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protection du dos de la main | garantie |
| Protection des doigts | garantie |
| Résultat de l'essai de surtension | Test réussi |
| Résultat de l'essai de tension de tenue à fréquence industrielle | Test réussi |
| Consigne de tension de tenue de la fréquence d'alimentation | 2 kV |
| Résultat de l'essai de stabilité mécanique des points de connexion (connexion de 5 x conducteurs) | Test réussi |
| Résultat du test de flexion et d'arrachement | Test réussi |
| Vitesse de rotation de l'essai de flexion | 10 tr/min |
| Essai de flexion | 135 |
| Essai de flexion section du conducteur/poids | 0,08 mm² / 0,1 kg |
| Essai de flexion section du conducteur/poids | 4 mm² / 0,9 kg |
| Essai de flexion section du conducteur/poids | 6 mm² / 1,4 kg |
| Résultat de l'essai de traction | Test réussi |
| Résultat de l'ajustement serré du support | Test réussi |
| Ajustement serré sur le support | NS 35 |
| Point de consigne | 1 N |
| Résultat du test de chute de tension | Test réussi |
| Résultat de l'essai de montée en température | Test réussi |
| Exigence essai d'élévation de la température | Augmentation de la température ≤ 45 K |
| Note | Le courant de charge maximal ne doit pas être dépassé par le courant total de tous les conducteurs connectés. |
| Résultat de la stabilité en court-circuit | Test réussi |
| Essai de court-circuit sur la section du conducteur | 4 mm² |
| Courant de courte durée | 0,48 kA |
| Essai de court-circuit sur la section du conducteur | 6 mm² |
| Courant de courte durée | 0,72 kA |
| Résultat de l'essai thermique | Test réussi |
| Preuve des caractéristiques thermiques (flamme d'aiguille) durée effective | 30 s |
| Résultat du test de vieillissement | Test réussi |
| Essai de vieillissement du bornier modulaire sans vis cycles de température | 192 |
| Oscillation, résultat du test de bruit à large bande | Test réussi |
| Spécification d'essai, oscillation, bruit à large bande | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spectre d'essai | Essai de durée de vie catégorie 2, monté sur bogie |
| Fréquence des tests | f1 = 5 Hz à f2 = 250 Hz |
| Niveau de TSA | 6,12 (m/s²)²/Hz |
| Accélération | 3.12g |
| Durée du test par axe | 5 h |
| Directives du test | Axes X, Y et Z |
| Résultat de l'essai de choc | Test réussi |
| Spécification d'essai, essai de choc | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forme de choc | Demi-sinus |
| Accélération | 30g |
| Durée du choc | 18 ms |
| Nombre de chocs par direction | 3 |
| Directives du test | Axes X, Y et Z (positif et négatif) |
| Indice de température relative du matériau isolant (Elec., UL 746 B) | 130 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Application d'un matériau d'isolation statique dans le froid | -60 °C |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passé |
| Densité optique spécifique des fumées NFPA 130 (ASTM E 662) | passé |
| Dégagement calorimétrique de chaleur NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passé |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Largeur | 6,2 mm |
| Largeur du couvercle d'extrémité | 2,2 mm |
| Longueur | 87 mm |
| Hauteur NS 35/7,5 | 36,5 mm |
| Hauteur NS 35/15 | 44 mm |
| Connexion | 1 niveau |
| Méthode de connexion | Connexion à ressort |
| Longueur de dénudage | 8 mm ... 10 mm |
| Raccordement selon la norme | IEC 60947-7-1 |
| Section transversale du conducteur solide min. | 0,08 mm² |
| Section du conducteur solide max. | 6 mm² |
| Section du conducteur AWG min. | 28 |
| Section du conducteur AWG max. | 10 |
| Section du conducteur flexible min. | 0,08 mm² |
| Section du conducteur flexible max. | 4 mm² |
| Section du conducteur min. Section du conducteur AWG, flexible | 28 |
| Max. Section du conducteur AWG, flexible | 12 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 4 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 4 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au minimum | 0,5 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au maximum | 1 mm² |
| Jauge cylindrique interne | A4 |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Raccordement selon la norme | IEC 60947-7-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
