3038228
Distributeur OfficielSKU
PHX3038228
Weight
0.061 kg
Prendre note que cet item est Non Cancellable / Non Retournable

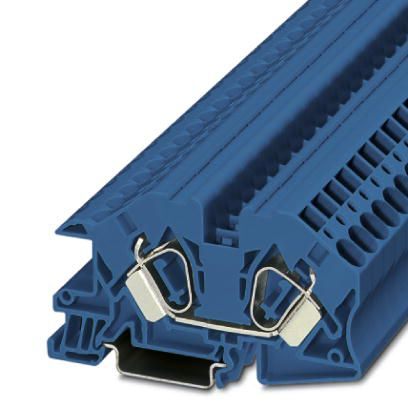

Installation terminal block STI 10 BU
Installation terminal block, Spring-cage connection, cross section: 0.2 mm² - 16 mm², AWG: 24 - 6, width: 10 mm, color: blue, mounting type: NS 35/7,5, NS 35/15
- Compatible with all Phoenix Contact installation terminal blocks
- Each terminal point can be clearly labeled and easily recognized in every terminal block mounting position
- Compact design tailored to distribution boards
Spécifications techniques
| Nombre de niveaux | 1 |
| Nombre de connexions | 2 |
| Section nominale | 10 mm² |
| Couleur | Bleu |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Tension de choc nominale | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Raccordement selon la norme | IEC 60947-7-1 |
| Courant nominal IN | 57 A |
| Courant de charge maximal | 57 A (avec une section de conducteur de 16 mm²) |
| Tension nominale UN | 400 V |
| Panneau latéral ouvert | Oui |
| Spécification de l'essai de protection contre les chocs | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protection du dos de la main | garantie |
| Protection des doigts | garantie |
| Résultat de l'essai de surtension | Test réussi |
| Point de consigne de l'essai de tension de surtension | 7,3 kV |
| Résultat de l'essai de tension de tenue à fréquence industrielle | Test réussi |
| Consigne de tension de tenue de la fréquence d'alimentation | 1,89 kV |
| Résultat de l'essai de stabilité mécanique des points de connexion (connexion de 5 x conducteurs) | Test réussi |
| Résultat du test de flexion et d'arrachement | Test réussi |
| Vitesse de rotation de l'essai de flexion | 10 (+/- 2) tr/min |
| Essai de flexion | 135 |
| Essai de flexion section du conducteur/poids | 0,2 mm² / 0,2 kg |
| Essai de flexion section du conducteur/poids | 10 mm² / 2 kg |
| Essai de flexion section du conducteur/poids | 16 mm² / 2,9 kg |
| Résultat de l'essai de traction | Test réussi |
| Essai de traction sur la section transversale du conducteur | 0,2 mm² |
| Consigne de force de traction | 10 N |
| Essai de traction sur la section transversale du conducteur | 10 mm² |
| Consigne de force de traction | 90 N |
| Essai de traction sur la section transversale du conducteur | 16 mm² |
| Consigne de force de traction | 100 N |
| Résultat de l'ajustement serré du support | Test réussi |
| Ajustement serré sur le support | NS 35 |
| Exigences, chute de tension | U1 ≤ 3,2 mV U2 ≤ 1,5 x U1 dT ≤ 45 K |
| Résultat de la stabilité en court-circuit | Test réussi |
| Essai de court-circuit sur la section du conducteur | 10 mm² |
| Courant de courte durée | 1,2 kA |
| Résultat du test de vieillissement | Test réussi |
| Essai de vieillissement du bornier modulaire sans vis cycles de température | 192 |
| Résultat de l'essai thermique | Test réussi |
| Preuve des caractéristiques thermiques (flamme d'aiguille) durée effective | 30 s |
| Spécification d'essai, oscillation, bruit à large bande | DIN EN 50155 (VDE 0115-200):2018-05 |
| Spectre d'essai | Essai de durée de vie catégorie 2, monté sur bogie |
| Fréquence des tests | f1 = 5 Hz à f2 = 250 Hz |
| Niveau de TSA | 6,12 (m/s²)²/Hz |
| Accélération | 3.12g |
| Durée du test par axe | 5 h |
| Directives du test | Axes X, Y et Z |
| Forme de choc | Demi-sinus |
| Accélération | 30g |
| Durée du choc | 18 ms |
| Nombre de chocs par direction | 3 |
| Directives du test | Axes X, Y et Z (positif et négatif) |
| Largeur | 10 mm |
| Largeur du couvercle d'extrémité | 2 mm |
| Longueur | 87 mm |
| Hauteur NS 35/7,5 | 49 mm |
| Hauteur NS 35/15 | 56,5 mm |
| Section transversale du conducteur solide min. | 0,2 mm² |
| Section du conducteur solide max. | 16 mm² |
| Section du conducteur flexible min. | 0,2 mm² |
| Section du conducteur flexible max. | 10 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 6 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,25 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 10 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,25 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 10 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au minimum | 1,5 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au maximum | 2,5 mm² |
| Méthode de connexion | Connexion à ressort |
| Longueur de dénudage | 18 mm |
| Température de fonctionnement | -60 °C ... 85 °C |
| Température ambiante (stockage/transport) | -25 °C ... 55 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Raccordement selon la norme | IEC 60947-7-1 |
| Indice d'inflammabilité selon UL 94 | V0 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Outil de déverrouillage, pour blocs de jonction ST, s'utilise aussi comme tournevis pour tête fendue, dimensions : 0,8 x 4,0 x 100 mm, manche à deux composants, antidérapant
Support, Support pour barres collectrices, à poser tous les 20 cm, pas: 200 mm, largeur: 2 mm, hauteur: 49 mm, nombre de pôles: 1, coloris: bleu
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argent
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté- Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Aluminium, aucun revêtement, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Cuivre, aucun revêtement, Profil standard, coloris: cuivre
Ruban de repérage ZB, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 10,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 10,15 mm
Ruban de repérage ZB, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, impression longitudinale: numérotation continue 1 ... 10, 11 ... 20, etc. jusqu'à 91 ... 100, type de montage: encliqueter, pour bloc de jonction au pas de : 10,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 10,15 mm
Ruban de repérage ZB, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, impression transversale: numérotation continue 1 ... 10, 11 ... 20, etc. jusqu'à 91 ... 100, type de montage: encliqueter, pour bloc de jonction au pas de : 10,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 10,15 mm
Repères pour blocs de jonction, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, longitudinal: L1, L2, L3, N, PE, L1, L2, L3, N, PE, type de montage: encliqueter, pour bloc de jonction au pas de : 10,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 10,15 mm
Repères pour blocs de jonction, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, longitudinal: U, V, W, N, GND, U, V, W, N, GND, type de montage: encliqueter, pour bloc de jonction au pas de : 10,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 10,15 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, type de montage: bloccaggio, pour bloc de jonction au pas de : 10,2 mm, Nombre d'étiquettes: 48, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 9,6 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : TOPMARK NEO, LASER TOPMARK, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, type de montage: encliqueter, pour bloc de jonction au pas de : 10,2 mm, Nombre d'étiquettes: 36, hauteur du champ de texte: 9,6 mm, largeur du champ de texte: 8,9 mm
Butée, support terminal des UKH 50 à UKH 240, s'insère sur le profilé NS 35 et se fixe avec 2 vis, largeur : 10 mm, coloris : aluminium
