3037805
Distributeur OfficielSKU
PHX3037805
MPN
STTBS 2,5-L/N
Weight
0.012 kg
Series STTBS

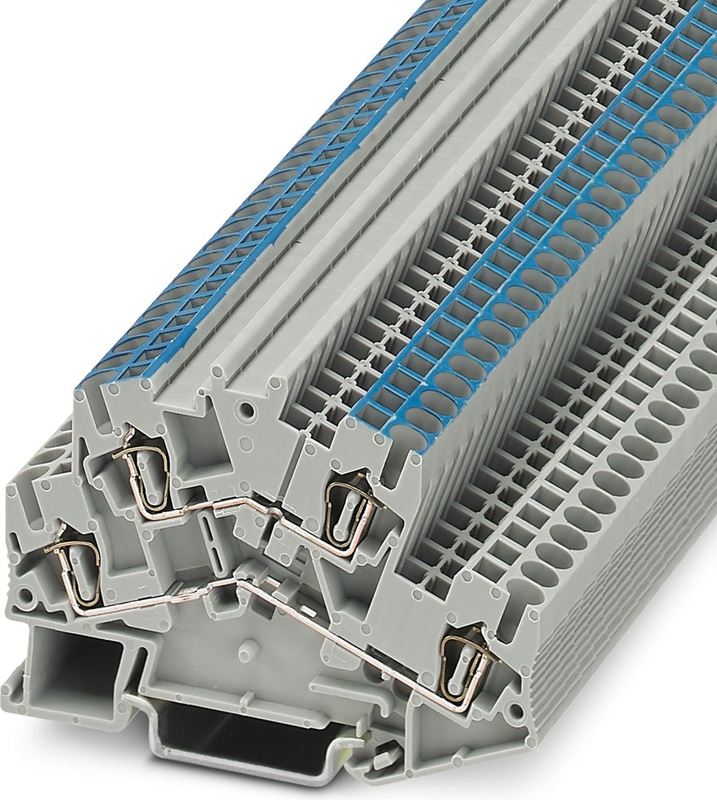

STTBS 2,5-L/N - Bloc de jonction à ressort à 2 étages
Bloc de jonction à ressort à 2 étages, tension nominale: 500 V, intensité nominale: 22 A, type de raccordement: Raccordement à ressort, 1er et 2e étage, Section de référence: 2,5 mm2, section : 0,08 mm2 - 4 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: gris
Spécifications techniques
| Nombre de lignes | 2 |
| Nombre de connexions | 4 |
| Section nominale | 2,5 mm² |
| Couleur | gris |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Tension de choc nominale | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 0.77 W |
| Raccordement selon la norme | IEC 60947-7-1 |
| Courant nominal IN | 22 A |
| Courant de charge maximal | 26 A (avec une section de conducteur de 4 mm²) |
| Tension nominale UN | 500 V |
| Panneau latéral ouvert | Oui |
| Spécification de l'essai de protection contre les chocs | IEC 60529:2001-02 |
| Protection du dos de la main | garantie |
| Protection des doigts | garantie |
| Résultat de l'essai de surtension | Test réussi |
| Résultat de l'essai de tension de tenue à fréquence industrielle | Test réussi |
| Consigne de tension de tenue de la fréquence d'alimentation | 1,89 kV |
| Vérification de la stabilité mécanique des points de connexion (connexion de 5 x conducteurs) | Test réussi |
| Résultat du test de flexion et d'arrachement | Test réussi |
| Vitesse de rotation de l'essai de flexion | 10 (+/- 2) tr/min |
| Essai de flexion | 135 |
| Essai de flexion section du conducteur/poids | 0,2 mm² / 0,2 kg |
| Essai de flexion section du conducteur/poids | 2,5 mm² / 0,7 kg |
| Essai de flexion section du conducteur/poids | 4 mm² / 0,9 kg |
| Résultat de l'essai de traction | Test réussi |
| Essai de traction sur la section transversale du conducteur | 0,2 mm² |
| Consigne de force de traction | 10 N |
| Essai de traction sur la section transversale du conducteur | 2,5 mm² |
| Consigne de force de traction | 50 N |
| Section du conducteur | 4 mm² |
| Consigne de force de traction | 60 N |
| Résultat de l'ajustement serré du support | Test réussi |
| Ajustement serré sur le support | NS 35 |
| Point de consigne | 1 N |
| Résultat du test de chute de tension | Test réussi |
| Exigences, chute de tension | U1 ≤ 3,2 mV ; U2 ≤ 1,5 x U1. |
| Résultat de l'essai de montée en température | Test réussi |
| Résultat de la stabilité en court-circuit | Test réussi |
| Essai de court-circuit sur la section du conducteur | 2,5 mm² |
| Courant de courte durée | 0,3 kA |
| Essai de court-circuit sur la section du conducteur | 2,5 mm² |
| Courant de courte durée | 0,3 kA |
| Résultat du test de vieillissement | Test réussi |
| Essai de vieillissement du bornier modulaire sans vis cycles de température | 192 |
| Résultat de l'essai thermique | Test réussi |
| Preuve des caractéristiques thermiques (flamme d'aiguille) durée effective | 30 s |
| Spécification d'essai, oscillation, bruit à large bande | DIN EN 50155 (VDE 0115-200):2018-05 |
| Spectre d'essai | Essai de durée de vie catégorie 2, monté sur bogie |
| Fréquence des tests | f1 = 5 Hz à f2 = 250 Hz |
| Niveau de TSA | 6,12 (m/s²)²/Hz |
| Accélération | 3.12g |
| Durée du test par axe | 5 h |
| Directives du test | Axes X, Y et Z |
| Forme de choc | Demi-sinus |
| Accélération | 30g |
| Durée du choc | 18 ms |
| Nombre de chocs par direction | 3 |
| Directives du test | Axes X, Y et Z (positif et négatif) |
| Indice de température relative du matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Application d'un matériau d'isolation statique dans le froid | -60 °C |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passé |
| Densité optique spécifique des fumées NFPA 130 (ASTM E 662) | passé |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passé |
| Dégagement calorimétrique de chaleur NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Largeur | 5,2 mm |
| Largeur du couvercle d'extrémité | 2,2 mm |
| Longueur | 78 mm |
| Hauteur NS 35/7,5 | 55 mm |
| Hauteur NS 35/15 | 62,5 mm |
| Méthode de connexion | Connexion à ressort |
| Section transversale du conducteur solide min. | 0,08 mm² |
| Section du conducteur solide max. | 4 mm² |
| Section du conducteur flexible min. | 0,08 mm² |
| Section du conducteur flexible max. | 2,5 mm² |
| Section du conducteur AWG min. | 28 |
| Section du conducteur AWG max. | 12 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 2,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 2,5 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au maximum | 0,5 mm² |
| Longueur de dénudage | 10 mm |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Raccordement selon la norme | IEC 60947-7-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
