Distributeur Officiel
SKU
MPN
ST 4-TWIN WH
Weight
0.012 kg
Prendre note que cet item est Non Cancellable / Non Retournable

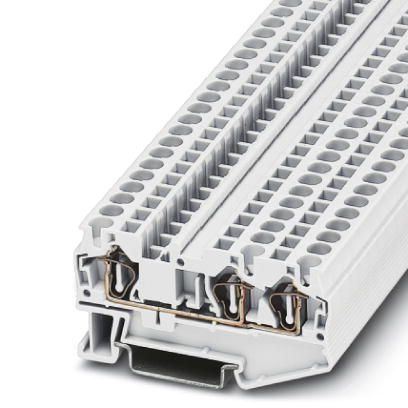

ST 4-TWIN WH - Blocs de jonction simple
Blocs de jonction simple, tension nominale: 800 V, intensité nominale: 32 A, nombre de connexions: 3, type de raccordement: Raccordement à ressort, 1er étage, Section de référence: 4 mm2, section : 0,08 mm2 - 6 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: blanc
- L'orifice fonctionnel de traversée double offre toutes les possibilités en termes de répartition rapide du potentiel et de compatibilité avec les accessoires de contrôle.
- Toutes les tâches de dérivation du potentiel sont aisées à réaliser.
- Raccordement de plusieurs conducteurs compact et pratique sans pont supplémentaire
Spécifications techniques
Nombre de lignes | 1 |
Nombre de connexions | 3 |
Potentiels | 1 |
Section nominale | 4 mm² |
Couleur | Blanc |
Matériau isolant | PA |
Indice d'inflammabilité selon UL 94 | V0 |
Type de montage | NS 35/7,5 |
Tension de choc nominale | 8 kV |
Degré de pollution | 3 |
Catégorie de surtension | III |
Groupe de matériaux isolants | I |
Puissance dissipée maximale dans les conditions nominales | 1.02 W |
Courant de charge maximal | 40 A (dans le cas d'une section de conducteur de 6 mm², le courant de charge maximal ne doit pas être dépassé par le courant total de tous les conducteurs raccordés) |
Courant nominal IN | 32 A (avec une section de conducteur de 6 mm²) |
Tension nominale UN | 800 V |
Panneau latéral ouvert | Oui |
Largeur | 6,2 mm |
Largeur du couvercle d'extrémité | 2,2 mm |
Longueur | 71,5 mm |
Hauteur NS 35/7,5 | 36,5 mm |
Hauteur NS 35/15 | 44 mm |
Connexion | 1 niveau |
Méthode de connexion | Connexion à ressort |
Longueur de dénudage | 8 mm ... 10 mm |
Raccordement selon la norme | IEC 60947-7-1 |
Section transversale du conducteur solide min. | 0,08 mm² |
Section du conducteur solide max. | 6 mm² |
Section du conducteur AWG min. | 28 |
Section du conducteur AWG max. | 10 |
Section du conducteur flexible min. | 0,08 mm² |
Section du conducteur flexible max. | 4 mm² |
Section du conducteur min. Section du conducteur AWG, flexible | 28 |
Max. Section du conducteur AWG, flexible | 12 |
Section du conducteur flexible, avec embout sans gaine plastique min. | 0,14 mm² |
Section du conducteur flexible, avec embout sans gaine plastique max. | 4 mm² |
Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,14 mm² |
Section du conducteur flexible, avec embout avec manchon en plastique max. | 4 mm² |
Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au minimum | 0,5 mm² |
Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au maximum | 1 mm² |
Raccordement selon la norme | IEC/EN 60079-7 |
Section transversale du conducteur solide min. | 0,08 mm² |
Section du conducteur solide max. | 6 mm² |
Section du conducteur AWG min. | 28 |
Section du conducteur AWG max. | 10 |
Section du conducteur flexible min. | 0,08 mm² |
Section du conducteur flexible max. | 4 mm² |
Jauge cylindrique interne | A4 |
Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
Humidité admissible (stockage/transport) | 30 % ... 70 % |
Température ambiante (assemblage) | -5 °C ... 70 °C |
Température ambiante (actionnement) | -5 °C ... 70 °C |
Raccordement selon la norme | IEC 60947-7-1 |
Raccordement selon la norme | IEC/EN 60079-7 |
Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
- Ruban de repérage ZB, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, impression longitudinale: numérotation continue 1 ... 10, 11 ... 20, etc. jusqu'à 491 ... 500, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm
- Ruban de repérage ZB, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, impression longitudinale: chiffres identiques 1 ou 2, etc. jusqu'à 100, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm
- Repères pour blocs de jonction, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, longitudinal: L1, L2, L3, N, PE, L1, L2, L3, N, PE, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm
- Repères pour blocs de jonction, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, impression longitudinale: U, V, W, N, GND, U, V, W, N, GND, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm
- Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 80, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 5,6 mm
- Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : TOPMARK NEO, LASER TOPMARK, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 60, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 5,6 mm
- Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 80, hauteur du champ de texte: 5,1 mm, largeur du champ de texte: 5,6 mm
- Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : TOPMARK NEO, LASER TOPMARK, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 60, hauteur du champ de texte: 4,7 mm, largeur du champ de texte: 5,4 mm
- Ruban de repérage ZB, plat, Rubans, blanc, repéré, impression longitudinale: numérotation continue 1 ... 10, 11 ... 20, etc. jusqu'à 91 ... 100, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 6,15 mm, largeur du champ de texte: 5,15 mm
- Ruban de repérage ZB, plat, Rubans, blanc, repéré, impression transversale: numérotation continue 1 ... 10, 11 ... 20, etc. jusqu'à 91 ... 100, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 6,15 mm, largeur du champ de texte: 5,15 mm
- Ruban de repérage ZB, plat, Rubans, blanc, repéré, impression longitudinale: nombres pairs croissants 2 ... 20, 22 ... 40, etc. jusqu'à 82 ... 100, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 6,15 mm, largeur du champ de texte: 5,15 mm
- Disjoncteur électronique à 1 canal, pour la protection de quatre récepteurs 24 V DC en cas de surcharge et de court-circuit. Répartition facile du potentiel avec les composants du système de blocs de jonction CLIPLINE complete. Avec mécanisme de verrouillage électronique des intensités nominales réglées. Pour l'installation sur des rails DIN.
- Disjoncteur électronique à 1 canal, pour la protection de quatre récepteurs 24 V DC en cas de surcharge et de court-circuit. Répartition facile du potentiel avec les composants du système de blocs de jonction CLIPLINE complete. Avec mécanisme de verrouillage électronique des intensités nominales réglées. Pour l'installation sur des rails DIN.
- Disjoncteur électronique à 1 canal, pour la protection de quatre récepteurs 24 V DC en cas de surcharge et de court-circuit. Répartition facile du potentiel avec les composants du système de blocs de jonction CLIPLINE complete. Avec mécanisme de verrouillage électronique des intensités nominales réglées. Pour l'installation sur des rails DIN.
