Distributeur OfficielSKU
MPN
ST 1,5-TWIN OG
Weight
0.006 kg
Prendre note que cet item est Non Cancellable / Non Retournable

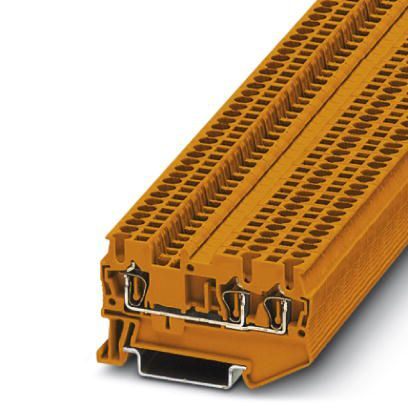

ST 1,5-TWIN OG - Blocs de jonction simple
Blocs de jonction simple, tension nominale: 500 V, intensité nominale: 17,5 A, nombre de connexions: 3, type de raccordement: Raccordement à ressort, Section de référence: 1,5 mm2, section : 0,08 mm2 - 1,5 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: orange
- L'orifice fonctionnel de traversée double offre toutes les possibilités en termes de répartition rapide du potentiel et de compatibilité avec les accessoires de contrôle.
- Toutes les tâches de dérivation du potentiel sont aisées à réaliser.
- Raccordement de plusieurs conducteurs compact et pratique sans pont supplémentaire
Spécifications techniques
| Nombre de lignes | 1 |
| Nombre de connexions | 3 |
| Potentiels | 1 |
| Section nominale | 1,5 mm² |
| Couleur | Orange |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Type de montage | NS 35/7,5 |
| Tension de choc nominale | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 0.56 W |
| Courant de charge maximal | 17,5 A (dans le cas d'une section de conducteur de 1,5 mm², le courant de charge maximal ne doit pas être dépassé par le courant total de tous les conducteurs connectés). |
| Courant nominal IN | 17,5 A (avec une section de conducteur de 1,5 mm²) |
| Tension nominale UN | 500 V |
| Panneau latéral ouvert | Oui |
| Largeur | 4,2 mm |
| Largeur du couvercle d'extrémité | 2,2 mm |
| Longueur | 60,5 mm |
| Hauteur NS 35/7,5 | 36,5 mm |
| Hauteur NS 35/15 | 44 mm |
| Connexion | 1 niveau |
| Méthode de connexion | Connexion à ressort |
| Longueur de dénudage | 8 mm ... 10 mm |
| Raccordement selon la norme | IEC 60947-7-1 |
| Section transversale du conducteur solide min. | 0,08 mm² |
| Section du conducteur solide max. | 1,5 mm² |
| Section du conducteur AWG min. | 28 |
| Section du conducteur AWG max. | 16 |
| Section du conducteur flexible min. | 0,08 mm² |
| Section du conducteur flexible max. | 1,5 mm² |
| Section du conducteur min. Section du conducteur AWG, flexible | 28 |
| Max. Section du conducteur AWG, flexible | 16 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 1,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 1,5 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au maximum | 0,5 mm² |
| Jauge cylindrique interne | A1 |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Raccordement selon la norme | IEC 60947-7-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
