UKH 95
Weight
0.229 kg
Series UKH

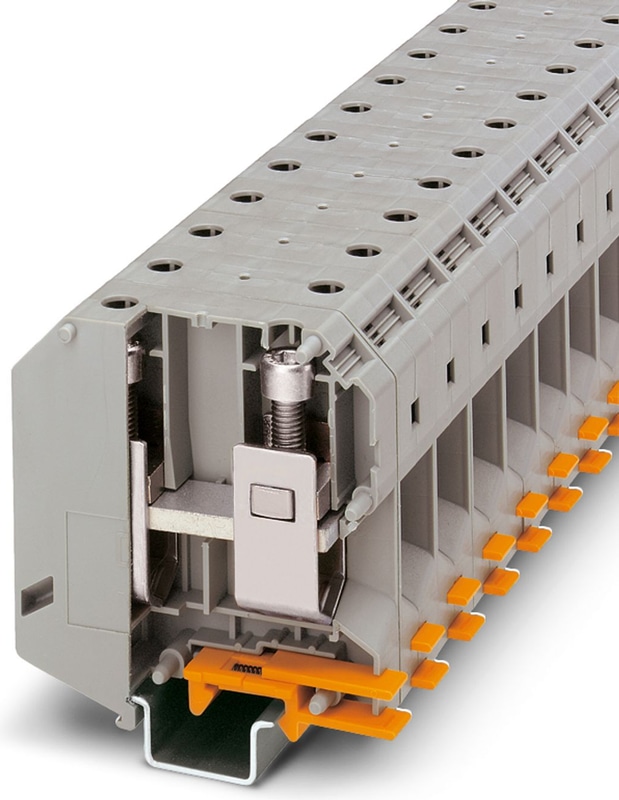

UKH 95 - Bloc de jonction de puissance
Bloc de jonction de puissance, tension nominale: 1000 V, intensité nominale: 232 A, nombre de connexions: 2, type de raccordement: Raccordement vissé, Section de référence: 95 mm2, section : 25 mm2 - 95 mm2, type de montage: NS 35/15, NS 32, coloris: gris
- Le triple centrage du conducteur dans le fond prismatique des douilles assure unraccordement fiable des câbles
- Faible résistance de contact grâce au rainurage de la surface de contact
- Verrouillage à vis grâce aux éléments à ressort du raccordement
Spécifications techniques
| Note | Vis à six pans creux |
| Nombre de lignes | 1 |
| Nombre de connexions | 2 |
| Potentiels | 1 |
| Section nominale | 95 mm² |
| Couleur | gris |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Type de montage | NS 35/15 |
| Tension de choc nominale | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 7.54 W |
| Courant de charge maximal | 232 A |
| Courant nominal IN | 232 A |
| Tension nominale UN | 1000 V |
| Panneau latéral ouvert | Non |
| Montage du bornier | 15 Nm ... 20 Nm |
| Informations générales | Pour un contact fiable des conducteurs multibrins, il est recommandé de détordre les conducteurs multibrins. |
| Spécification de l'essai de protection contre les chocs | IEC 60529:2013-08 |
| Protection du dos de la main | garantie |
| Protection des doigts | garantie |
| Résultat de l'essai de surtension | Test réussi |
| Résultat de l'essai de tension de tenue à fréquence industrielle | Test réussi |
| Consigne de tension de tenue de la fréquence d'alimentation | 2,2 kV |
| Résultat de l'essai de stabilité mécanique des points de connexion (connexion de 5 x conducteurs) | Test réussi |
| Résultat du test de flexion et d'arrachement | Test réussi |
| Vitesse de rotation de l'essai de flexion | 10 tr/min |
| Essai de flexion | 135 |
| Essai de flexion section du conducteur/poids | 25 mm² / 4,5 kg |
| Essai de flexion section du conducteur/poids | 35 mm² / 6,8 kg |
| Essai de flexion section du conducteur/poids | 95 mm²/14 kg |
| Résultat de l'essai de traction | Test réussi |
| Essai de traction sur la section transversale du conducteur | 25 mm² |
| Consigne de force de traction | 135 N |
| Essai de traction sur la section transversale du conducteur | 35 mm² |
| Consigne de force de traction | 190 N |
| Essai de traction sur la section transversale du conducteur | 95 mm² |
| Consigne de force de traction | 351 N |
| Résultat de l'ajustement serré du support | Test réussi |
| Ajustement serré sur le support | NS 32/NS 35 |
| Résultat du test de chute de tension | Test réussi |
| Exigences, chute de tension | U1 ≤ 3,2 mV ; U2 ≤ 1,5 x U1. |
| Résultat de l'essai de montée en température | Test réussi |
| Exigence essai d'élévation de la température | Augmentation de la température ≤ 45 K |
| Résultat de la stabilité en court-circuit | Test réussi |
| Essai de court-circuit sur la section du conducteur | 95 mm² |
| Courant de courte durée | 11,4 kA |
| Résultat de l'essai thermique | Test réussi |
| Preuve des caractéristiques thermiques (flamme d'aiguille) durée effective | 30 s |
| Indice de température relative du matériau isolant (Elec., UL 746 B) | 130 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Application d'un matériau d'isolation statique dans le froid | -60 °C |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passé |
| Densité optique spécifique des fumées NFPA 130 (ASTM E 662) | passé |
| Dégagement calorimétrique de chaleur NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passé |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Largeur | 25 mm |
| Longueur | 83 mm |
| Hauteur | 90 mm |
| Hauteur NS 35/7,5 | 90 mm |
| Hauteur NS 35/15 | 90 mm |
| Hauteur NS 32 | 95 mm |
| Note | Vis à six pans creux |
| Méthode de connexion | Raccordement à vis |
| Filet de vis | M8 |
| Longueur de dénudage | 33 mm |
| Couple de serrage, min | 15 Nm |
| Couple de serrage max | 20 Nm |
| Raccordement selon la norme | IEC 60947-7-1 |
| Note | Note : Les communiqués de presse, les sections de connexion et les notes sur la connexion des câbles en aluminium sont disponibles dans la zone de téléchargement. |
| Section transversale du conducteur solide min. | 25 mm² |
| Section du conducteur solide max. | 95 mm² |
| Section du conducteur AWG min. | 4 |
| Section du conducteur AWG max. | 3/0 |
| Section du conducteur flexible min. | 35 mm² |
| Section du conducteur flexible max. | 95 mm² |
| Section du conducteur min. Section du conducteur AWG, flexible | 2 |
| Max. Section du conducteur AWG, flexible | 3/0 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 35 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 95 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 35 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 95 mm² |
| Section transversale avec pont d'insertion, solide max. | 95 mm² |
| Section transversale avec pont d'insertion, toronné max. | 70 mm² |
| 2 conducteurs de même section, solides min. | 25 mm² |
| 2 conducteurs de même section, solides max. | 35 mm² |
| 2 conducteurs de même section, toronnés min. | 25 mm² |
| 2 conducteurs de même section, toronnés max. | 35 mm² |
| Deux conducteurs de même section toronnés, avec embout et sans gaine plastique, au minimum | 16 mm² |
| Deux conducteurs de même section toronnés, avec embout et sans gaine plastique, au maximum | 35 mm² |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Raccordement selon la norme | IEC 60947-7-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Etiquette d'avertissement autocollante, impression noire : Symbole éclair « Vorsicht Spannung - Attention Danger », dimensions : 13 x 23,5 mm
Bloc de jonction de dérivation, tension nominale: 1000 V, intensité nominale: 57 A, nombre de connexions: 1, type de raccordement: Raccordement vissé, Section de référence: 10 mm2, section : 0,5 mm2 - 10 mm2, type de montage: sur embase, coloris: gris
Crayon de marquage manuel d'étiquettes, sans cartouche d'encre, repérage extrêmement résistant à l'effacement, épaisseur du trait 0,35 mm
Tournevis avec poignée en T, pour vis à six pans creux, hexagonal (avec chanfrein), taille : Hex 6 x 200 mm, poignée ergonomique, chromé mat
Profilé percé, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profilé G, coloris: argent
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profilé G, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: blanc
Profilé plein, Conditionnement par 10 unités (20 m), similaire à EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté
Profilé plein, similaire à EN 60715, matériau: Aluminium, aucun revêtement, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), similaire à EN 60715, matériau: Cuivre, aucun revêtement, Profil standard, coloris: cuivre
Ruban de repérage ZB, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 22 mm, Nombre d'étiquettes: 4, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 21,8 mm
Ruban de repérage ZB, Rubans, blanc, repéré, impression longitudinale: L1, L2, L3, N, PE, type de montage: encliqueter, pour bloc de jonction au pas de : 22 mm, Nombre d'étiquettes: 50, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 21,8 mm
Repères pour blocs de jonction, Rouleau, blanc, vierge, repérable avec : THERMOMARK ROLL 2.0, THERMOMARK ROLL, THERMOMARK ROLL X1, THERMOMARK ROLLMASTER 300/600, THERMOMARK X1.2, THERMOMARK S1.1, perforé, type de montage: encliqueter, encliquetage dans la rainure de repérage plate, pour bloc de jonction au pas de : 10,2 mm, Nombre d'étiquettes: 10000, hauteur du champ de texte: 6,35 mm, largeur du champ de texte: 10,15 mm
Butée, support terminal des UKH 50 à UKH 240, s'insère sur le profilé NS 32 et se fixe avec 2 vis, largeur : 10 mm, coloris : aluminium
Butée, support terminal des UKH 50 à UKH 240, s'insère sur le profilé NS 35 et se fixe avec 2 vis, largeur : 10 mm, coloris : aluminium
