Distributeur OfficielSKU
MPN
3005196
Weight
0.027 kg
Series UK

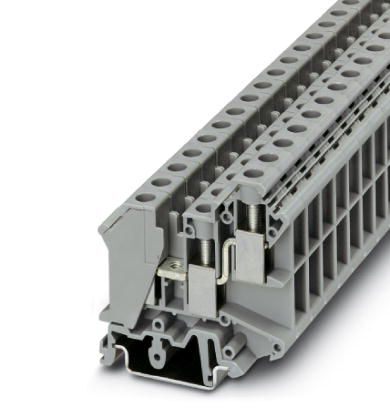

Feed-through terminal block - UK 10-TWIN
1-level terminal block with double connection on one side, cross section: 0.5 - 10 mm², AWG: 24 - 6, width: 10.2 mm, color: gray
- These twin modular terminal blocks are designed for the basic task of potential branching
- Universal foot for mounting on NS 35.. or NS 32... DIN rails
- Two independent conductor connections can be used on the control cabinet side
- Easy connection of different types of conductors with different cross sections
- Can be bridged in the terminal center, even with neighboring feed-through terminal blocks aligned
Spécifications techniques
| Nombre de lignes | 2 |
| Nombre de connexions | 3 |
| Potentiels | 1 |
| Section nominale | 10 mm² |
| Couleur | gris |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Type de montage | NS 35/7,5 |
| Tension de choc nominale | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 1.82 W |
| Courant de charge maximal | 76 A (En cas de raccordement d'un conducteur de 16 mm², le courant de charge maximal ne doit pas être dépassé par le courant total de tous les conducteurs raccordés). |
| Courant nominal IN | 57 A |
| Tension nominale UN | 800 V |
| Panneau latéral ouvert | Non |
| Spécification de l'essai de protection contre les chocs | IEC 60529:2001-02 |
| Protection du dos de la main | garantie |
| Protection des doigts | garantie |
| Résultat de l'essai de surtension | Test réussi |
| Résultat de l'essai de tension de tenue à fréquence industrielle | Test réussi |
| Consigne de tension de tenue de la fréquence d'alimentation | 2 kV |
| Résultat de l'essai de stabilité mécanique des points de connexion (connexion de 5 x conducteurs) | Test réussi |
| Résultat du test de flexion et d'arrachement | Test réussi |
| Vitesse de rotation de l'essai de flexion | 10 tr/min |
| Essai de flexion | 135 |
| Essai de flexion section du conducteur/poids | 0,5 mm² / 0,3 kg |
| Essai de flexion section du conducteur/poids | 10 mm² / 2 kg |
| Essai de flexion section du conducteur/poids | 16 mm² / 2,9 kg |
| Résultat de l'essai de traction | Test réussi |
| Résultat de l'ajustement serré du support | Test réussi |
| Ajustement serré sur le support | NS 32/NS 35 |
| Point de consigne | 5 N |
| Résultat du test de chute de tension | Test réussi |
| Résultat de l'essai de montée en température | Test réussi |
| Exigence essai d'élévation de la température | Augmentation de la température ≤ 45 K |
| Résultat de la stabilité en court-circuit | Test réussi |
| Essai de court-circuit sur la section du conducteur | 10 mm² |
| Courant de courte durée | 1,2 kA |
| Essai de court-circuit sur la section du conducteur | 16 mm² |
| Courant de courte durée | 1,92 kA |
| Résultat de l'essai thermique | Test réussi |
| Preuve des caractéristiques thermiques (flamme d'aiguille) durée effective | 30 s |
| Indice de température relative du matériau isolant (Elec., UL 746 B) | 130 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Application d'un matériau d'isolation statique dans le froid | -60 °C |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passé |
| Densité optique spécifique des fumées NFPA 130 (ASTM E 662) | passé |
| Dégagement calorimétrique de chaleur NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passé |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Largeur | 10,2 mm |
| Longueur | 56,5 mm |
| Hauteur NS 35/7,5 | 59 mm |
| Hauteur NS 35/15 | 66,5 mm |
| Hauteur NS 32 | 64 mm |
| Connexion | 1 niveau |
| Méthode de connexion | Raccordement à vis |
| Filet de vis | M4 |
| Longueur de dénudage | 11 mm |
| Couple de serrage, min | 1,5 Nm |
| Couple de serrage max | 1,8 Nm |
| Raccordement selon la norme | IEC 60947-7-1 |
| Section transversale du conducteur solide min. | 0,5 mm² |
| Section du conducteur solide max. | 16 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 6 |
| Section du conducteur flexible min. | 0,5 mm² |
| Section du conducteur flexible max. | 10 mm² |
| Section du conducteur min. Section du conducteur AWG, flexible | 20 |
| Max. Section du conducteur AWG, flexible | 8 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,5 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 10 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 6 mm² |
| 2 conducteurs de même section, solides min. | 0,5 mm² |
| 2 conducteurs de même section, solides max. | 4 mm² |
| 2 conducteurs de même section, toronnés min. | 0,5 mm² |
| 2 conducteurs de même section, toronnés max. | 4 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au minimum | 0,5 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au maximum | 4 mm² |
| Deux conducteurs de même section toronnés, avec embout et sans gaine plastique, au minimum | 0,5 mm² |
| Deux conducteurs de même section toronnés, avec embout et sans gaine plastique, au maximum | 2,5 mm² |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Raccordement selon la norme | IEC 60947-7-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
