2985314
Distributeur OfficielSKU
PHX2985314
Weight
0.832 kg

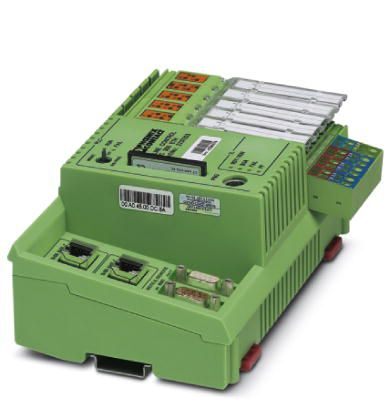

Controller - ILC 390 PN 2TX-IB
Inline Controller with PROFINET interfaces for coupling to other controllers and systems, with programming options according to IEC 61131-3, complete with plug and labeling field.
- Flash file system
- Integrated web server for visualization with WebVisit
- FTP server
- Complete fieldbus master (8192 I/O points)
- Integrated Ethernet interface
- Numerous protocols supported such as: HTTP, FTP, SNTP, SNMP, SMTP, SQL, MySQL, etc.
- Integrated PROFINET controller and PROFINET device
- Engineering with PC Worx (IEC 61131-3)
Spécifications techniques
| Largeur | 182 mm |
| Hauteur | 140,5 mm |
| Profondeur | 71,5 mm |
| Degré de protection | IP20 |
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité admissible (fonctionnement) | 10 % ... 95 % (sans condensation) |
| Humidité admissible (stockage/transport) | 10 % ... 95 % (sans condensation) |
| Pression d'air (fonctionnement) | 70 kPa ... 106 kPa (2000 m au-dessus du niveau de la mer) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
| Choc | 25g, critère 1, selon IEC 60068-2-27 |
| Vibrations (fonctionnement) | 5g, conforme à la norme IEC 60068-2-6 |
| Outil d'ingénierie | PC WORX |
| Langages de programmation pris en charge | Programmation selon IEC 61131-3 |
| Outil de diagnostic | DIAG+ à partir de la version 1.14 |
| Outil d'ingénierie | PC WORX |
| Mémoire de programme | typ. 2 Mbyte |
| Stockage des données | 4 Mbyte |
| Stockage de données rétentives | 96 kByte (NVRAM) |
| Nombre de tâches de contrôle | 16 |
| Horloge en temps réel | Intégré (batterie de secours) |
| Quantité de données de processus | max. 8192 bits (INTERBUS-Maître) |
| Quantité de données de processus | max. 512 bits (INTERBUS-esclave) |
| Nombre de dispositifs pris en charge | max. 512 (au total, dont 254 sont des dispositifs/segments de bus distants) |
| Nombre de dispositifs de bus locaux pouvant être connectés | max. 63 (observer la consommation de courant) |
| Nombre de dispositifs avec canal de paramètres | max. 62 |
| Nombre de terminaux de dérivation pris en charge avec dérivation de bus à distance | max. 15 |
| Mémoire de programme | typ. 2 Mbyte |
| Interface | Ethernet 10Base-T/100Base-TX |
| Nombre | 2 |
| Méthode de connexion | Prise RJ45 |
| Vitesse de transmission | 10/100 Mbps |
| Interface | INTERBUS bus local (maître) |
| Nombre | 1 |
| Méthode de connexion | Cavalier de données en ligne |
| Vitesse de transmission | 500 kBauds / 2 MBauds (commutable) |
| Interface | Paramétrage/programmation/diagnostic |
| Nombre | 1 |
| Méthode de connexion | 6-pos. MINI DIN (PS/2) |
| Interface | INTERBUS (esclave) |
| Nombre | 1 |
| Méthode de connexion | D-SUB-9 femelle/D-SUB-9 mâle |
| Fonction de l'appareil | Contrôleur PROFINET |
| Spécifications | Version 1.1 |
| Taux de mise à jour | min. 1 ms |
| Nom de l'entrée | Entrées numériques |
| Nombre d'entrées | 12 |
| Méthode de connexion | Distributeur potentiel en ligne |
| Technologie de connexion | 2, 3, 4 conducteurs |
| Description de l'entrée | Huit entrées rapides, entrée d'interruption |
| Nom de la sortie | Sorties numériques |
| Nombre de sorties | 4 |
| Méthode de connexion | Connexion à ressort |
| Technologie de connexion | 2, 3, 4 conducteurs |
| Courant de sortie maximal par canal | 500 mA |
| Consommation de courant typique | 250 mA (pas de dispositif de bus local connecté pendant la marche à vide, bus inactif) |
| Tension d'alimentation | 24 V DC ±5 % |
| Plage de tension d'alimentation | 20,4 V DC ... 30 V DC |
| Ondulation résiduelle | ± 5 % |
| Dissipation de puissance | max. 6 W |
| Poids | 440 g |
| Affichage des diagnostics | Non |
| Redondance des contrôleurs | Oui |
| Note sur la redondance des contrôleurs | redondance du système applicatif possible |
| Fonction de sécurité | Non |
| Processeur | 624 MHz |
| Vibrations (stockage/transport) | 5g, 10 Hz ... 150 Hz, conformément à la norme IEC 60068-2-6 |
| Choc | 25g, critère 1, selon IEC 60068-2-27 |
| Vibrations (fonctionnement) | 5g, conforme à la norme IEC 60068-2-6 |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
Câble de raccordement, pour connecter la commande à un PC (RS-232) pour PC WORX avec contrôle de flux, longueur : 3 m
AX OPC SERVER, interface de communication pour visualisation compatible OPC avec automates à base PC WORX.
Pack logiciel pour solutions d'automatisation à base PC. PC WORX DEMO contient les 5 langages CEI, avec compilateur MSFC. Avec la version démo, vous pouvez utiliser 16 octets max. de données d'entrée et de sortie. Elle est gratuite et n'exige aucune clé de licence. Elle fait partie de la suite logicielle AUTOMATIONWORX que vous pouvez télécharger sous « Téléchargements ».- Progiciel pour solutions d'automatisation à base PC, licence PC WORX BASIC, comprend les 5 langages CEI, sans compilateur MSFC, max. 2048 octets données d'entrée et de sortie, clé de licence spécifique à la version
- Progiciel pour solutions d'automatisation à base PC, licence PC WORX PRO, comprend les 5 langages CEI, avec compilateur MSFC, max. 128 koctets données d'entrée et de sortie, clé de licence spécifique à la version
Mémoire des programmes et de configuration pour l'extension de la mémoire flash interne, enfichable, 256 Mo avec clé de licence pour les bibliothèques de blocs de fonction. Vous trouverez les blocs de fonction soumis à une licence dans la documentation.- Mémoire programme et configuration, enfichable, 256 Mo avec clé de licence module de fonction PDPI - BASIC pour régulateurs multivoies précis avec auto-optimisation, p. ex. pour fonctions de chauffage et de refroidissement ou mouvements hydrauliques.
- Mémoire programme et configuration, enfichable, 256 Mo avec clé de licence module de fonction PDPI - PRO pour régulateurs multicanaux précis avec auto-optimisation, fonctions suppl. : p.ex., traitement valeurs consigne pour fonctions de chauffage/refroidissement.
- Mémoire de programme et de configuration, enfichable, 2 Go avec clé de licence pour bibliothèques de blocs fonctionnels, par exemple pour : fonctionnalités SNMP, SQL, Wireless, Motion, etc.
