2980733
Distributeur OfficielSKU
PHX2980733
MPN
PLC-SC-S/H
Weight
0.034 kg

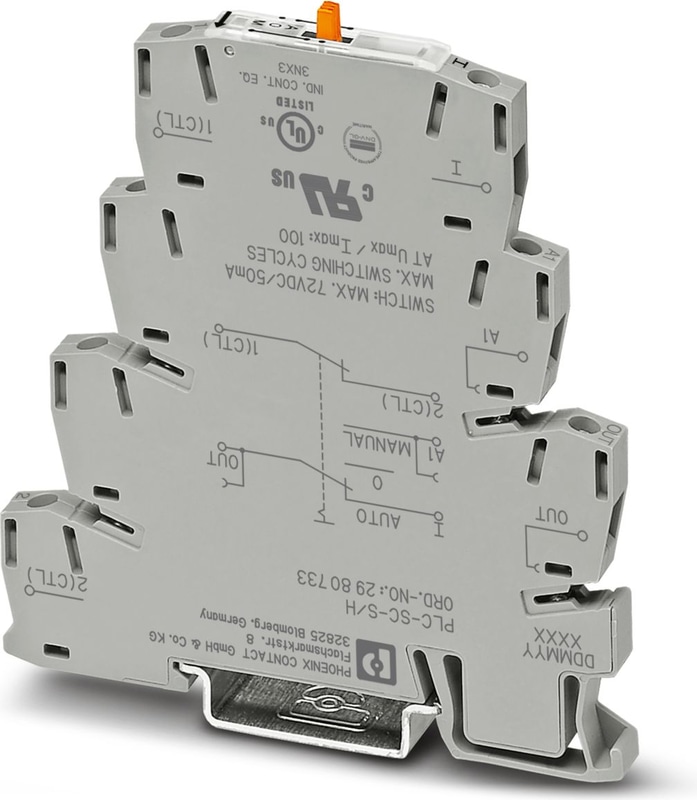

PLC-SC-S/H - Interrupteur
PLC-INTERFACE avec interrupteur intégré (commande : manuelle) avec raccordement vissé, se monte sur les profilés NS 35/7,5, tension d'entrée ≤ 72 V DC
- D'une largeur de 6,2 mm seulement
- Contact de signal en retour sans potentiel
- Raccordement à vis et raccordement Push-in
Spécifications techniques
| Largeur | 6,2 mm |
| Hauteur | 80 mm |
| Profondeur | 90 mm |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Tension de commutation maximale | 72 V DC |
| Tension de commutation minimale | 2 V DC |
| Courant de commutation min. | 1 mA |
| Courant d'appel maximum | 50 mA |
| Mode de fonctionnement | Facteur de fonctionnement de 100 |
| Indice d'inflammabilité selon UL 94 | V0 (logement) |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Section transversale du conducteur solide | 0,14 mm² ... 2,5 mm² |
| Section transversale du conducteur flexible | 0,14 mm² ... 2,5 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm² (embout simple) |
| Section transversale du conducteur flexible | 2x 0,5 mm² ... 1,5 mm² (embout TWIN) |
| Section du conducteur AWG | 26 ... 14 |
| Couple | 0,6 Nm ... 0,8 Nm |
| Normes/réglementations | IEC 60664 |
| Normes/réglementations | EN 50178 |
| Tension d'isolation nominale | 85 V AC |
| Tension de choc nominale | 0,5 kV |
| Isolation | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Désignation | Essai de gaz corrosif |
| Identification | ISA-S71.04. G3 Groupe dur |
| Identification | EN 60068-2-60 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Séparateur, épaisseur 2 mm, se monte aux deux extrémités des barrettes de PLC. Assure en outre : la séparation visuelle des groupes, l'isolement sécurisé entre interfaces PLC voisines avec des tensions différentes selon DIN VDE 0106-101, le sectionnement
Outil de déverrouillage, pour blocs de jonction ST, s'utilise aussi comme tournevis pour tête fendue, dimensions : 0,6 x 3,5 x 100 mm, manche à deux composants, antidérapant
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argent
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté- Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Aluminium, aucun revêtement, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Cuivre, aucun revêtement, Profil standard, coloris: cuivre
Profilé percé, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: blanc
Profilé plein, Conditionnement par 10 unités (20 m), similaire à EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté
Profilé plein, similaire à EN 60715, matériau: Aluminium, aucun revêtement, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), similaire à EN 60715, matériau: Cuivre, aucun revêtement, Profil standard, coloris: cuivre
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard 2,3 mm, coloris: argenté
