2974891
Distributeur OfficielSKU
PHX2974891
MPN
UMK-16 RELS/KSR-G24/21/E/PLC
Weight
0.45 kg
Series UMK

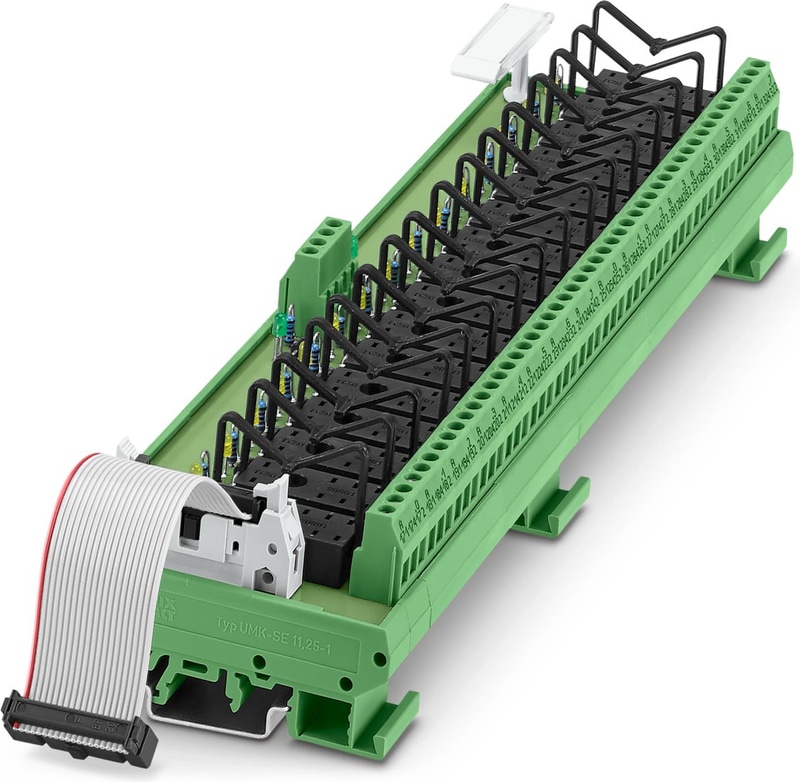

UMK-16 RELS/KSR-G24/21/E/PLC - Module actif
Module d'extension de sortie VARIOFACE, avec embases enfichables pour 16 relais miniatures, avec chacun 1 inverseur, pour 24 V DC (sans relais)
- Affichage d'état par LED pour chaque chemin de signal et tension d'alimentation
- Diode de roue libre et diode contre inversions de polarité pour chaque chemin de signal
- Relais miniature enfichables avec un contact inverseur chacun
Spécifications techniques
| Restriction de l'utilisation | CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement. |
| Type de note | Notes sur le fonctionnement |
| Note | Respecter le pouvoir de coupure maximal des relais utilisés |
| Type de note | Notes sur le fonctionnement |
| Note | Ne pas connecter les canaux adjacents à des tensions SELV/ PELV et à des tensions dangereuses au toucher. |
| Type de note | Notes sur le fonctionnement |
| Note | Les sorties ne conviennent pas pour la commutation de différents conducteurs de ligne. La somme des tensions de commutation utilisées pour des sorties adjacentes ne doit pas dépasser la valeur nominale de la tension d'isolation. |
| Type de note | Notes sur le fonctionnement |
| Note | Les exigences nécessaires à l'isolation (isolation de base ou isolation renforcée) des modules adjacents (dans le sens du rail DIN) doivent être satisfaites par l'application de mesures appropriées (par exemple, des plaques de séparation). |
| Largeur | 259 mm |
| Hauteur | 77 mm |
| Profondeur | 59 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Degré de protection | IP00 |
| Tension d'entrée nominale UN | 24 V DC |
| Plage de tension d'entrée en référence à UN | 0.8 ... 1.1 |
| Courant d'entrée typique à UN | 2 mA (Indicateur lumineux) |
| Type de protection | Diode de roue libre |
| Circuit de protection/composant | Diode d'amortissement |
| Affichage de la tension de fonctionnement | LED verte |
| Affichage de l'état/canal | LED jaune |
| Type de contact | 1 contact inverseur |
| Tension de commutation maximale | 250 V AC/DC |
| Limitation du courant continu | 5 A |
| Affichage de l'état | Oui |
| Détection des erreurs (rupture de ligne / court-circuit) | Non |
| Nombre de canaux | 16 |
| Composants compatibles | Relais miniature, REL-MR- 24DC/21HC |
| Avec des composants | Non |
| Durée de vie mécanique | 3x 107 cycles |
| Mode de fonctionnement | Facteur de fonctionnement de 100 |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Nom de la connexion | Côté bobine |
| Méthode de connexion | Bande de broches IDC/FLK |
| Nombre de connexions | 1 |
| Nombre de postes | 20 |
| Pitch | 2,54 mm |
| Nom de la connexion | Côté contact |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Nombre de connexions | 24 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nom de la connexion | Approvisionnement |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Nombre de connexions | 4 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Contrôleur | GE-FANUC RX3i |
| - carte E/S appropriée | IC694MDL754 |
| Contrôleur | HONEYWELL Experion PKS C200 |
| - carte E/S appropriée | TC-ODD 321 |
| Normes/réglementations | EN 61010-2-201 |
| Normes/réglementations | IEC 60664 |
| Tension d'isolation nominale | 300 V AC |
| Tension de choc nominale | 4 kV (isolation de base entre les chemins de courant des contacts de sortie) |
| Tension de choc nominale | 6 kV (isolation sûre et isolation renforcée entre le circuit d'entrée et les voies de contact de sortie) |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| REACh SVHC | Plomb 7439-92-1 |
| REACh SVHC | Anhydride hexahydrométhylphtalique |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
