2962926
Distributeur OfficielSKU
PHX2962926
MPN
UM 45-16RM/MR-G24/1/E/PLC
Weight
0.244 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series UM

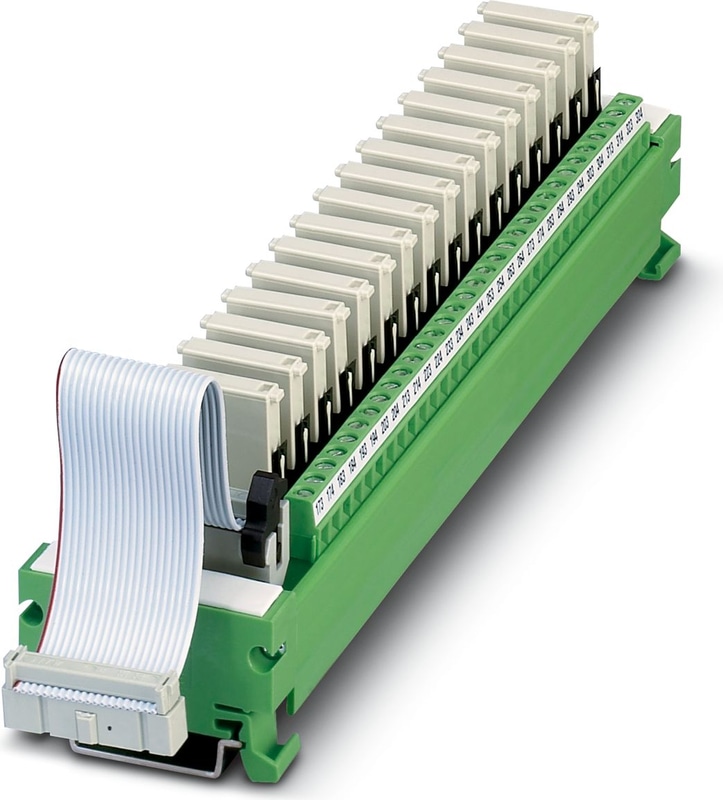

UM 45-16RM/MR-G24/1/E/PLC - Module actif
VARIOFACE COMPACT LINE, module de sortie d'extension, avec 16 relais miniatures enfichés, 1 contact NO chacun, pour 24 V DC (relais compris)
- Faible profondeur de montage : 45 mm seulement
- Utilisations universelles de 1 mA à 3 A, intensité permanente grâce au contact double bicouche avec revêtement or dur
- Diode de roue libre et diode contre inversions de polarité pour chaque chemin de signal
- Affichage d'état par LED pour chaque chemin de signal et tension d'alimentation
- Relais miniature enfichables avec un contact NO chacun
Spécifications techniques
| Restriction de l'utilisation | CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement. |
| Largeur | 199 mm |
| Hauteur | 45 mm |
| Profondeur | 48,5 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Degré de protection | IP00 |
| Tension d'entrée nominale UN | 24 V DC |
| Plage de tension d'entrée en référence à UN | 0.8 ... 1.1 |
| Courant d'entrée typique à UN | 6,5 mA |
| Temps de réponse typique | 5 ms |
| Délai de publication typique | 15 ms |
| Type de protection | Diode de roue libre |
| Circuit de protection/composant | Diode d'amortissement |
| Type de protection | Protection contre l'inversion de polarité |
| Circuit de protection/composant | Diode de protection de la polarité |
| Affichage de la tension de fonctionnement | LED verte |
| Affichage de l'état/canal | LED jaune |
| Type de contact | 1 n/o contact |
| Matériau de contact | AgNi, 5 µm plaqué or dur |
| Tension de commutation maximale | 250 V AC |
| Tension de commutation maximale | 125 V DC |
| Tension de commutation minimale | 5 V |
| Limitation du courant continu | 3 A |
| Courant d'appel maximum | 5 A |
| Courant de commutation min. | 1 mA |
| Pouvoir de coupure (charge ohmique) max. | 72 W (24 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 60 W (48 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 50 W (60 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 50 W (110 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 750 VA (250 V AC) |
| Affichage de l'état | Oui |
| Nombre de canaux | 16 |
| Composants compatibles | Relais miniature, REL-MR-G 24/1 |
| Avec des composants | Oui |
| Durée de vie mécanique | 2x 107 cycles |
| Mode de fonctionnement | Facteur de fonctionnement de 100 |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Couleur | Vert |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Bande de broches IDC/FLK |
| Nombre de connexions | 1 |
| Nombre de postes | 20 |
| Pitch | 2,54 mm |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 6 mm |
| Filet de vis | M3 |
| Nombre de connexions | 32 |
| Section transversale du conducteur solide | 0,14 mm² ... 1,5 mm² |
| Section transversale du conducteur flexible | 0,14 mm² ... 1,5 mm² |
| Section du conducteur AWG | 26 ... 14 |
| Nom de la connexion | Approvisionnement |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 6 mm |
| Filet de vis | M3 |
| Nombre de connexions | 2 |
| Nombre de postes | 2 |
| Section transversale du conducteur solide | 0,14 mm² ... 1,5 mm² |
| Section transversale du conducteur flexible | 0,14 mm² ... 1,5 mm² |
| Section du conducteur AWG | 26 ... 14 |
| Contrôleur | ALLEN-BRADLEY ControlLogix |
| - carte E/S appropriée | 1756-OB32 |
| Contrôleur | ALLEN-BRADLEY PLC 5 |
| - carte E/S appropriée | 1771 OBN |
| Contrôleur | GE-FANUC RX3i |
| - carte E/S appropriée | IC694MDL754 |
| Contrôleur | HONEYWELL Experion PKS C200 |
| - carte E/S appropriée | TC-ODD 321 |
| Contrôleur | MITSUBISHI MELSEC L |
| - carte E/S appropriée | LY41PT1P |
| - carte E/S appropriée | LY42PT1P |
| Contrôleur | MITSUBISHI MELSEC Q |
| - carte E/S appropriée | QY82P |
| Normes/réglementations | DIN EN 50178 |
| Normes/réglementations | IEC 60664 |
| Tension d'isolation nominale | 260 V AC |
| Tension de choc nominale | 4 kV (isolation de base) |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, consultez l'onglet "Téléchargements". |
