2962463
Distributeur OfficielSKU
PHX2962463
MPN
UM- 8 RELS/KSR-G24/21/MT/PLC
Weight
0.375 kg
Series UM

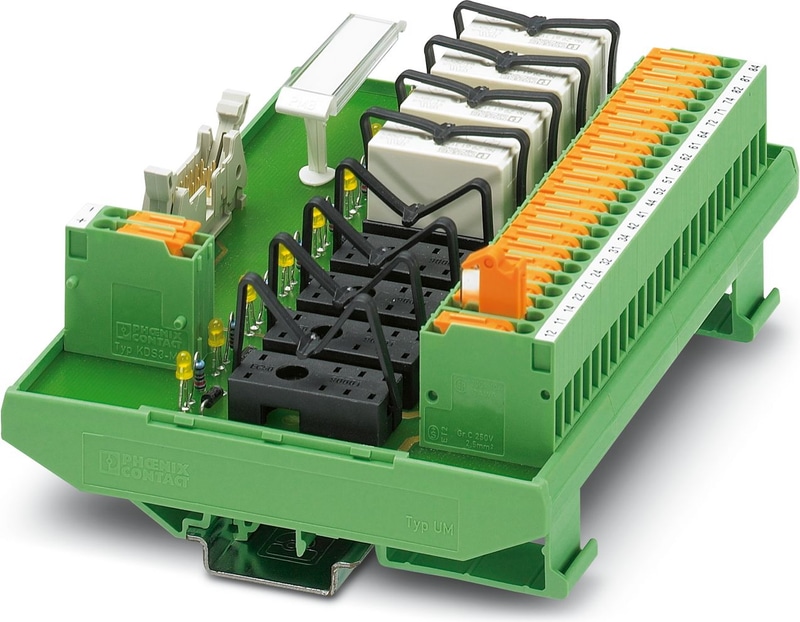

UM- 8 RELS/KSR-G24/21/MT/PLC - Module actif
Module de sortie VARIOFACE, avec embase enfichable pour 8 relais miniatures, 1 inverseur chacun, pour 24 V DC, avec blocs de jonction à couteau de sectionnement en sortie (sans relais)
- Voyant de tension d'alimentation (LED)
- Diode de polarisation
- LED de diagnostic et d'état et diode roue libre pour chaque chemin de signal
- Relais miniatures enfichables
Spécifications techniques
| Restriction de l'utilisation | CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement. |
| Type de note | Notes sur le fonctionnement |
| Note | Respecter le pouvoir de coupure maximal des relais utilisés |
| Type de note | Notes sur le fonctionnement |
| Note | Ne pas connecter les canaux adjacents à des tensions SELV/ PELV et à des tensions dangereuses au toucher. |
| Type de note | Notes sur le fonctionnement |
| Note | Les sorties ne conviennent pas pour la commutation de différents conducteurs de ligne. La somme des tensions de commutation utilisées pour des sorties adjacentes ne doit pas dépasser la valeur nominale de la tension d'isolation. |
| Type de note | Notes sur le fonctionnement |
| Note | Les exigences nécessaires à l'isolation (isolation de base ou isolation renforcée) des modules adjacents (dans le sens du rail DIN) doivent être satisfaites par l'application de mesures appropriées (par exemple, des plaques de séparation). |
| Largeur | 145,5 mm |
| Hauteur | 112 mm |
| Profondeur | 52 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Degré de protection | IP00 |
| Tension d'entrée nominale UN | 24 V DC |
| Type de protection | Diode de roue libre |
| Circuit de protection/composant | Diode d'amortissement |
| Type de protection | Protection contre l'inversion de polarité |
| Circuit de protection/composant | Diode de protection de la polarité |
| Affichage de la tension de fonctionnement | LED verte |
| Affichage de l'état/canal | LED jaune |
| Note | Les caractéristiques d'interruption s'appliquent lors de l'utilisation du relais REL-MR- 24DC/21HC (2961312). |
| Type de contact | 1 contact inverseur |
| Tension de commutation maximale | 250 V AC/DC |
| Limitation du courant continu | 5 A |
| Courant de commutation min. | 10 mA |
| Nombre de canaux | 8 |
| Composants compatibles | Relais miniature, REL-MR- 24DC/21HC |
| Avec des composants | Non |
| Durée de vie mécanique | 3x 107 cycles |
| Mode de fonctionnement | Facteur de fonctionnement de 100 |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Bande de broches IDC/FLK |
| Nombre de connexions | 1 |
| Nombre de postes | 14 |
| Pitch | 2,54 mm |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Raccordement à vis avec couteau de déconnexion |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Nombre de connexions | 24 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nom de la connexion | Approvisionnement |
| Méthode de connexion | Raccordement à vis avec couteau de déconnexion |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Nombre de connexions | 2 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Contrôleur | SIEMENS S7-1500 |
| - carte E/S appropriée | 6ES7522-1BH00-0AB0 |
| - carte E/S appropriée | 6ES7522-1BH01-0AB0 |
| - carte E/S appropriée | 6ES7522-1BL00-0AB0 |
| - carte E/S appropriée | 6ES7522-1BL01-0AB0 |
| Contrôleur | SIEMENS S7-400 |
| - carte E/S appropriée | 6ES7422-1BL00-0AA0 |
| - carte E/S appropriée | 6ES7422-7BL00-0AB0 |
| Contrôleur | SIEMENS S7-300 / ET 200 M |
| - carte E/S appropriée | CPU 313C-2DP |
| - carte E/S appropriée | CPU 314C-2DP |
| - carte E/S appropriée | CPU 314C-2PtP |
| - carte E/S appropriée | 6ES7322-1BH01-0AA0 |
| - carte E/S appropriée | 6ES7322-1BL00-0AA0 |
| - carte E/S appropriée | 6ES7323-1BH01-0AA0 |
| - carte E/S appropriée | 6ES7323-1BL00-0AA0 |
| - carte E/S appropriée | CPU 313C |
| - carte E/S appropriée | CPU 313C-2PtP |
| Contrôleur | ALLEN-BRADLEY PLC 5 |
| - carte E/S appropriée | 1771 OBN |
| Contrôleur | ALLEN-BRADLEY SLC 500 |
| - carte E/S appropriée | 1746 OB 32 |
| Contrôleur | HONEYWELL Experion PKS C200 |
| - carte E/S appropriée | TC-ODD 321 |
| Contrôleur | MITSUBISHI MELSEC Q |
| - carte E/S appropriée | QY81P |
| - carte E/S appropriée | QY82P |
| Contrôleur | ABB S800 I/O |
| - carte E/S appropriée | DO810 |
| - carte E/S appropriée | DO840 |
| Contrôleur | GE-FANUC RX3i |
| - carte E/S appropriée | IC694MDL754 |
| Contrôleur | MITSUBISHI MELSEC L |
| - carte E/S appropriée | LY41PT1P |
| - carte E/S appropriée | LY42PT1P |
| Normes/réglementations | EN 61010-2-201 |
| Normes/réglementations | IEC 60664 |
| Tension d'isolation nominale | 300 V AC |
| Tension de choc nominale | 4 kV (isolation de base entre les chemins de courant des contacts de sortie) |
| Tension de choc nominale | 6 kV (isolation sûre et isolation renforcée entre le circuit d'entrée et les voies de contact de sortie) |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| REACh SVHC | Plomb 7439-92-1 |
| REACh SVHC | Anhydride hexahydrométhylphtalique |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
