2956709
Distributeur OfficielSKU
PHX2956709
MPN
UM-EC28-R
Weight
0.289 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series UM-EC

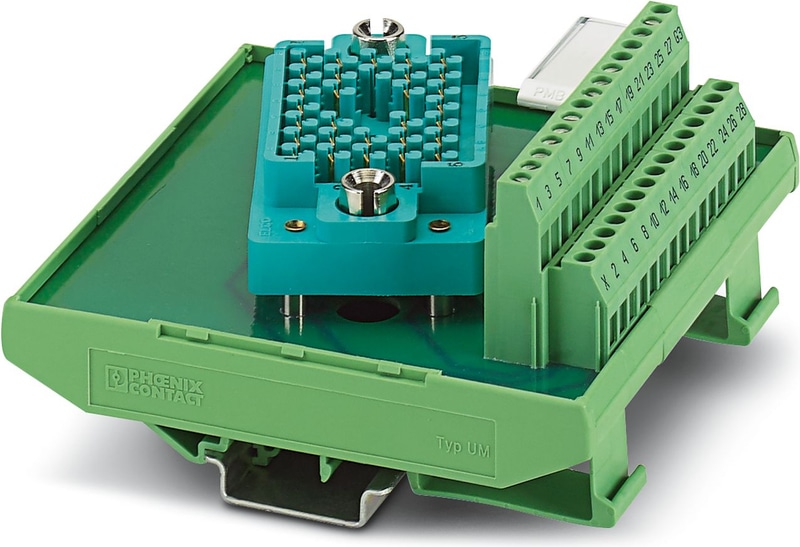

UM-EC28-R - Module interface
Module interface, raccordement 1: Raccordement vissé, raccordement 2: Connecteur ELCO 1x 28-pôles (Connecteur mâle, type 8027, droite)
Spécifications techniques
| Type de note | Notes sur le fonctionnement |
| Note | L'isolation de base est maintenue par rapport aux modules adjacents (dans le sens du rail DIN). |
| Type de note | Notes sur le fonctionnement |
| Note | Assurez-vous que la tension d'alimentation de l'appareil a un potentiel de référence commun. |
| Largeur | 110,5 mm |
| Hauteur | 112 mm |
| Profondeur | 56 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Altitude maximale | ≤ 2000 m |
| Degré de protection | IP00 |
| Degré de protection | ≥ IP54 (lieu d'installation) |
| Tension de fonctionnement maximale admissible | 250 V AC/DC |
| Courant max. admissible | 3 A (par chemin) |
| Courant total maximal autorisé | 84 A |
| Nombre de postes | 28 |
| Affichage de l'état | Non |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Connecteur ELCO |
| Type | Série 8027 |
| Codage | 1-1 |
| Nombre de connexions | 1 |
| Nombre de postes | 28 |
| Note | Bande à broches, Type 8027, droite |
| Désignation | Distances d'isolement dans l'air et lignes de fuite |
| Normes/réglementations | EN 60664-1 |
| Tension d'isolation nominale | 260 V |
| Tension de choc nominale | 2,5 kV |
| Isolation | Isolation fonctionnelle |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
