Distributeur OfficielSKU
MPN
EMG 17-REL/KSR-G 24/2E/SO38
Weight
0.058 kg
Series EMG

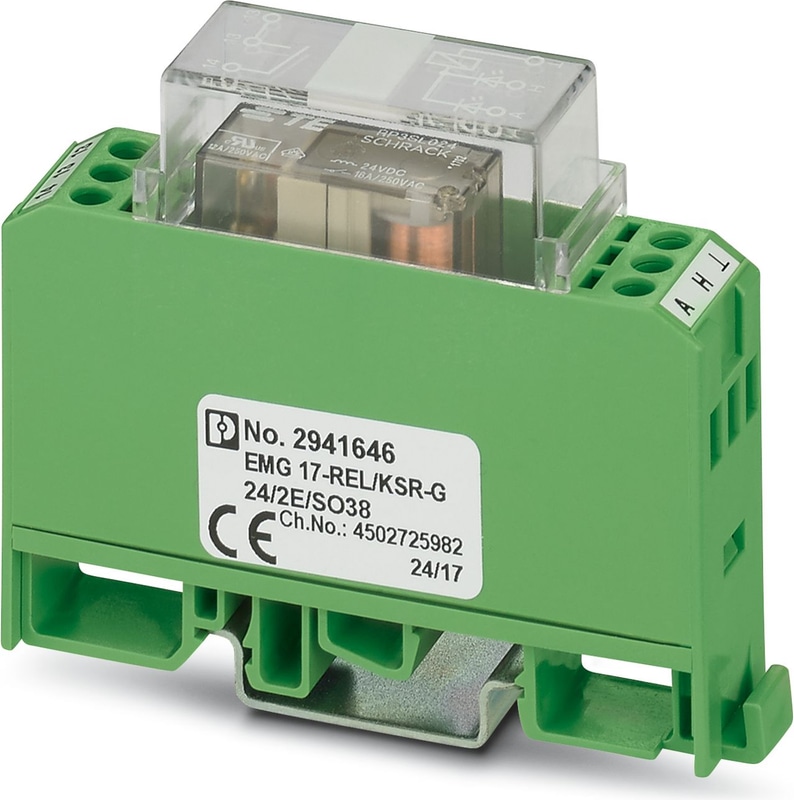

EMG 17-REL/KSR-G 24/2E/SO38 - Relais
Module porte-relais pour courants permanents élevés, avec relais brasé, contacts (AgSnO) : Puissances moyennes à fortes, 1 contact NO, tension d'entrée 24 V DC, intensité permanente limite 10 A, avec 2 entrées pour manuel/automatique
- Encliquetable sur les profilés EN courants
- Repérage clair des connexions à l'aide du matériel de repérage Phoenix Contact.
- Boîtier modulaire EMG montable sur profilé au pas de 17,5 mm
- Boîtier enfichable assurant un grand confort
- Convivial
EMG
La série EMG de Phoenix Contact englobe une gamme de modules relais conçus pour diverses applications industrielles, offrant des options de relais électromécaniques et à semi-conducteurs. Ces modules sont conçus pour la commutation fiable de charges moyennes à grandes et conviennent aux systèmes de contrôle, à l'automatisation et autres circuits électriques. Caractéristiques principales: conception compacte, tensions d'entrée polyvalentes, capacités de sortie robustes, circuits de protection intégrés et indicateurs d'état.
Spécifications techniques
| Restriction de l'utilisation | CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement. |
| Largeur | 17,5 mm |
| Hauteur | 75 mm |
| Profondeur | 62,5 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Tension d'entrée nominale UN | 24 V DC |
| Courant d'entrée typique à UN | 23 mA |
| Temps de réponse typique | 9 ms |
| Délai de publication typique | 10 ms |
| Circuit de protection | Diode de roue libre Diode d'amortissement |
| Circuit de protection | Protection contre les inversions de polarité Diode de protection contre les inversions de polarité |
| Affichage de la tension de fonctionnement | Automatique : LED jaune, Manuel : LED rouge |
| Puissance dissipée dans les conditions nominales | 0.55 W |
| Type de contact | Contact simple, 1 contact N/O |
| Type de contact de commutation | Contact unique |
| Matériau de contact | AgSnO |
| Tension de commutation maximale | 250 V AC/DC |
| Courant d'appel maximum | 120 A (20 ms) |
| Limitation du courant continu | 10 A |
| Pouvoir de coupure (charge ohmique) max. | 240 W (à 24 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 120 W (à 48 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 85 W (à 60 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 70 W (à 110 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 90 W (à 220 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 100 W (pour 250 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 2500 VA (pour 250 V AC) |
| Pouvoir de coupure (charge de la lampe) max. | sur demande |
| Tension d'essai | 4 kV AC (50 Hz, 1 min., enroulement/contact) |
| Mode de fonctionnement | Facteur de fonctionnement de 100 |
| Durée de vie mécanique | 3x 107 cycles |
| Position de montage | tous |
| Nom de la connexion | Côté bobine |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nom de la connexion | Côté contact |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Normes/réglementations | IEC 60664 |
| Normes/réglementations | EN 50178 |
| Isolation | un isolement sûr |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
Plaque signalétique pour appareil, largeur : 12 mm, surface : 12 x 8 mm p. ex. pour matériel de repérage autocollant EML(10x7) R
