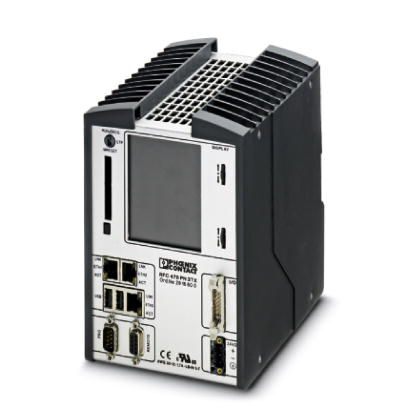

Controller RFC 470 PN 3TX
Remote Field Controller with 3x10/100 Ethernet, INTERBUS-Master, PROFINET-Controller, PROFINET device, IP20 degree of protection, pluggable parameterization memory
- Engineering with PC Worx (IEC 61131-3)
- Integrated Ethernet interface
- Numerous protocols supported such as: HTTP, FTP, SNTP, SNMP, SMTP, SQL, MySQL, etc.
- Integrated PROFINET controller and PROFINET device
- Complete fieldbus master (8192 I/O points)
- Flash file system
- FTP server
- Integrated web server for visualization with WebVisit
Spécifications techniques
| Largeur | 124 mm |
| Hauteur | 185 mm |
| Profondeur | 190 mm |
| Note sur les dimensions | sans module de ventilation |
| Largeur | 124 mm |
| Hauteur | 210 mm |
| Profondeur | 190 mm |
| Note sur les dimensions | Avec module de ventilation |
| Degré de protection | IP20 |
| Température ambiante (fonctionnement) | 0 °C ... 55 °C (à partir de 45 °C uniquement avec le module de ventilation) |
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
| Humidité admissible (fonctionnement) | 5 % ... 90 % (sans condensation) |
| Humidité admissible (stockage/transport) | 5 % ... 90 % (sans condensation) |
| Pression d'air (fonctionnement) | 80 kPa ... 108 kPa (jusqu'à 2000 m au-dessus du niveau de la mer) |
| Pression atmosphérique (stockage/transport) | 66 kPa ... 108 kPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
| Choc | 25g, critère 1, selon IEC 60068-2-27 |
| Vibrations (fonctionnement) | 1g, critère 1, selon IEC 60068-2-6 |
| Outil d'ingénierie | PC WORX |
| Langages de programmation pris en charge | Programmation selon IEC 61131-3 |
| Outil de diagnostic | DIAG+, version 2.00 ou supérieure |
| Outil d'ingénierie | PC WORX |
| Mémoire de programme | typ. 8 Mbyte |
| Mémoire de masse | 16 Mbyte |
| Stockage de masse rétentif | 240 kByte (NVRAM) |
| Nombre de tâches de contrôle | 16 |
| Horloge en temps réel | Intégré (batterie de secours) |
| Quantité de données de processus | max. 8192 bits (INTERBUS-Maître) |
| Nombre de dispositifs pris en charge | max. 512 (dont 254 sont des dispositifs/segments de bus distants) |
| Nombre de dispositifs avec canal de paramètres | max. 126 |
| Mémoire de programme | typ. 8 Mbyte |
| Interface | Ethernet |
| Nombre | 2 |
| Méthode de connexion | Prise RJ45 |
| Vitesse de transmission | 10/100 Mbps |
| Interface | Ethernet |
| Nombre | 1 |
| Méthode de connexion | Prise RJ45 |
| Vitesse de transmission | 10/100 Mbps |
| Interface | INTERBUS (Maître) |
| Nombre | 1 |
| Méthode de connexion | Connecteur D-SUB-9 femelle |
| Vitesse de transmission | 500 kBauds / 2 MBauds (commutable) |
| Interface | Paramétrage/opération/diagnostic |
| Nombre | 1 |
| Méthode de connexion | Prise D-SUB 9 |
| Fonction de l'appareil | Contrôleur PROFINET, appareil PROFINET |
| Spécifications | Version 1.1 |
| Taux de mise à jour | min. 1 ms |
| Nom de l'entrée | Entrées numériques |
| Nombre d'entrées | 5 |
| Méthode de connexion | 14-pos. Bande de broches FLK |
| Technologie de connexion | Connecteur du câble FLK (14 positions) |
| Nom de la sortie | Sorties numériques |
| Nombre de sorties | 3 |
| Méthode de connexion | 14-pos. Bande de broches FLK |
| Connexion à l'alimentation électrique | Blocs de bornes à vis, enfichables |
| Consommation de courant typique | 1 A |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (y compris l'ondulation) |
| Dissipation de puissance | max. 24 W |
| Poids | 1870 g |
| Note sur les spécifications de poids | sans module de ventilation |
| Poids | 2010 g |
| Note sur les spécifications de poids | Avec module de ventilation |
| Affichage des diagnostics | Oui |
| Redondance des contrôleurs | Non |
| Fonction de sécurité | Non |
| Processeur | Intel® Celeron® 927 UE 1,5 GHz |
| Vibrations (stockage/transport) | 1g, critère 1, selon IEC 60068-2-6 |
| Choc | 25g, critère 1, selon IEC 60068-2-27 |
| Vibrations (fonctionnement) | 1g, critère 1, selon IEC 60068-2-6 |
| REACh SVHC | 1,2-diméthoxyéthane, éther diméthylique de l'éthylène glycol (EGDME) 110-71-4 |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, consultez l'onglet "Téléchargements". |
Accessories
AX OPC SERVER, interface de communication pour visualisation compatible OPC avec automates à base PC WORX.
Module de ventilation pour contrôleur programmable décentralisé RFC 430 ETH-IB / RFC 450 ETH-IB
Câble rond pré-équipé; raccordement 1 : IDC/FLK connecteur femelle (1x 14-pôles); raccordement 2 : IDC/FLK connecteur femelle (1x 14-pôles); longueur de câble: 2 m
Pack logiciel pour solutions d'automatisation à base PC. PC WORX DEMO contient les 5 langages CEI, avec compilateur MSFC. Avec la version démo, vous pouvez utiliser 16 octets max. de données d'entrée et de sortie. Elle est gratuite et n'exige aucune clé de licence. Elle fait partie de la suite logicielle AUTOMATIONWORX que vous pouvez télécharger sous « Téléchargements ».- Progiciel pour solutions d'automatisation à base PC, licence PC WORX BASIC, comprend les 5 langages CEI, sans compilateur MSFC, max. 2048 octets données d'entrée et de sortie, clé de licence spécifique à la version
- Progiciel pour solutions d'automatisation à base PC, licence PC WORX PRO, comprend les 5 langages CEI, avec compilateur MSFC, max. 128 koctets données d'entrée et de sortie, clé de licence spécifique à la version
- Progiciel pour solutions d'automatisation à base PC, licence PC WORX PRO-MSFC, comprend les 5 langages CEI et un compilateur MSFC, max. 64 koctets IN, 64 koctets OUT, clé de licence spécifique à la version
Mémoire des programmes et de configuration pour l'extension de la mémoire flash interne, enfichable, 256 Mo avec clé de licence pour les bibliothèques de blocs de fonction. Vous trouverez les blocs de fonction soumis à une licence dans la documentation.- Mémoire programme et configuration, enfichable, 256 Mo avec clé de licence module de fonction PDPI - BASIC pour régulateurs multivoies précis avec auto-optimisation, p. ex. pour fonctions de chauffage et de refroidissement ou mouvements hydrauliques.
- Mémoire programme et configuration, enfichable, 256 Mo avec clé de licence module de fonction PDPI - PRO pour régulateurs multicanaux précis avec auto-optimisation, fonctions suppl. : p.ex., traitement valeurs consigne pour fonctions de chauffage/refroidissement.
- Mémoire de programme et de configuration, enfichable, 2 Go avec clé de licence pour bibliothèques de blocs fonctionnels, par exemple pour : fonctionnalités SNMP, SQL, Wireless, Motion, etc.
Extension de logiciel pour l'intégration et l'exécution de modèles Matlab/Simulink sur site distant et automates Axioline
