2880561
Distributeur OfficielSKU
PHX2880561
MPN
C-SAT-BOX
Weight
0.277 kg

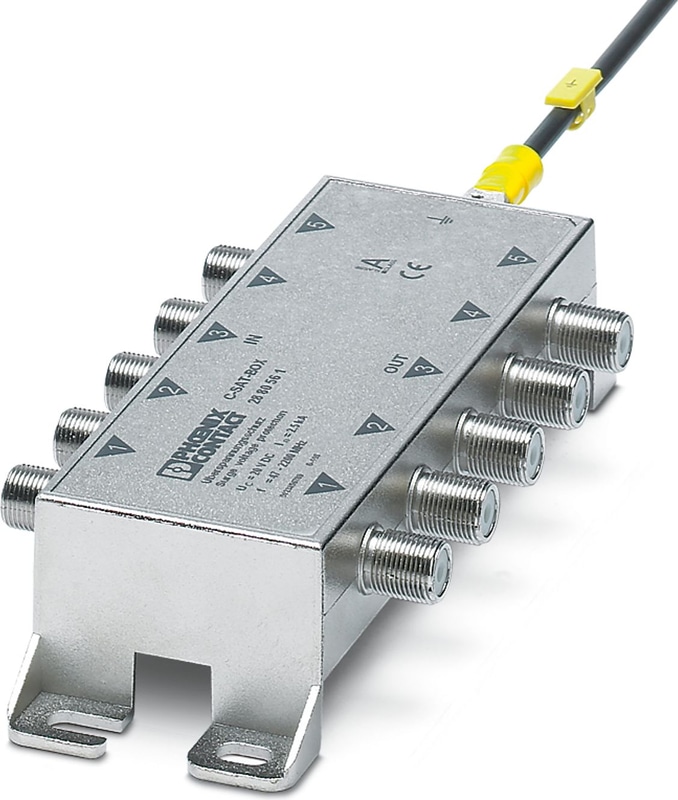

C-SAT-BOX - Parafoudre
Protection antisurtension pour répartiteur d'antennes des installations satellite. IN et OUT via connecteurs F, 5 canaux pour signaux d'installations SAT et antennes terrestres, mise à la terre extérieure sur le boîtier.
- Aucune influence du signal grâce à des caractéristiques de transmission optimales
- Encombrement réduit grâce à une forme compacte
- Protection des signaux numériques et analogiques grâce à un circuit de protection universel
- Installation facile avec montage apparent
Spécifications techniques
| Hauteur | 31,5 mm |
| Largeur | 144,9 mm |
| Profondeur | 71,5 mm |
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 4000 m (au-dessus du niveau moyen de la mer) |
| Degré de protection | IP40 |
| Matériau du boîtier | Zinc moulé sous pression |
| Couleur | Argent |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Type de montage | Fixation par vis |
| Type | Boîtier pour montage en surface |
| Nombre de postes | 5 |
| Direction de l'action | Ligne/blindage/mise à la terre |
| Classification d'essai CEI | B2 |
| Classification d'essai CEI | C1 |
| Classification d'essai CEI | C2 |
| Classification d'essai CEI | C3 |
| Classification d'essai CEI | D1 |
| Tension nominale UN | 14 V DC (vertical) |
| Tension nominale UN | 18 V DC (horizontal) |
| Tension continue maximale UC | 20 V DC |
| Courant nominal | 400 mA |
| Courant effectif de fonctionnement IC à UC | ≤ 2 µA (par canal) |
| Courant résiduel IPE | ≤ 2 µA (par canal) |
| Courant de décharge nominal In (8/20) µs (ligne-blindage) | 2,5 kA |
| Courant de décharge de l'impulsion Iimp (10/350) µs | 0,5 kA |
| Courant de décharge total Itotal (8/20) µs | 10 kA |
| Courant de décharge max. Imax (8/20) µs maximum (ligne-blindage) | 2,5 kA |
| Courant d'impulsion nominal Ian (10/1000) µs (blindage de ligne) | 100 A |
| Courant d'impulsion nominal Ian (10/700) µs (Core-Shield) | 100 A |
| Limitation de la tension de sortie à 1 kV/µs (blindage de ligne) statique | ≤ 80 V |
| Niveau de protection de la tension Up (ligne-bouclier) | ≤ 500 V (C2 - 4 kV / 2 kA) |
| Niveau de protection de la tension Up (ligne-bouclier) | ≤ 120 V (C3 - 100 A) |
| Temps de réponse tA (blindage de ligne) | ≤ 1 ns |
| Atténuation d'entrée aE, asym. | ≤ 1 dB (5 MHz ... 2,2 GHz / 75 Ω) |
| Atténuation d'entrée aE, asym. | ≤ 3 dB (5 MHz ... 2,4 GHz / 75 Ω) |
| Atténuation de la diaphonie à l'extrémité proche | ≥ 40 dB (5 MHz ... 2,4 GHz / 75 Ω) |
| Fréquence de coupure fg (3 dB), asymétrique (blindage) dans un système de 75 Ω | > 2,5 GHz |
| Gamme de fréquences | 47 MHz ... 2,5 GHz |
| Inductivité en série | typ. 5 µH (f = 10 kHz) |
| Résistance par chemin | 3.3 Ω ±20 % |
| Message de défaut de la protection contre les surtensions | Aucun |
| Durabilité de l'impulsion (ligne-bouclier) | B2 - 4 kV / 100 A |
| Durabilité de l'impulsion (ligne-bouclier) | C1 - 1 kV / 500 A |
| Durabilité de l'impulsion (ligne-bouclier) | C2 - 4 kV/2 kA |
| Durabilité de l'impulsion (ligne-bouclier) | C3 - 100 A |
| Durabilité de l'impulsion (ligne-bouclier) | D1 - 500 A |
| Durabilité de l'impulsion (bouclier-terre) | C2 - 10 kA |
| Durabilité de l'impulsion (bouclier-terre) | D1 - 5 kA |
| Méthode de connexion | Connecteur F |
| Méthode de connexion IN | Connecteur F, femelle |
| Méthode de connexion OUT | Connecteur F, femelle |
| Méthode de connexion | Raccordement à vis |
| Normes/spécifications | IEC 61643-21 2000 + A1:2008 + A2:2012 |
| Normes/spécifications | EN 61643-21 2013 |
| Normes/spécifications | EN 50083-2 CLASS-A |
| REACh SVHC | Plomb 7439-92-1 |
