Distributeur OfficielSKU
MPN
AKG 16 RD
Weight
0.011 kg
Series AKG

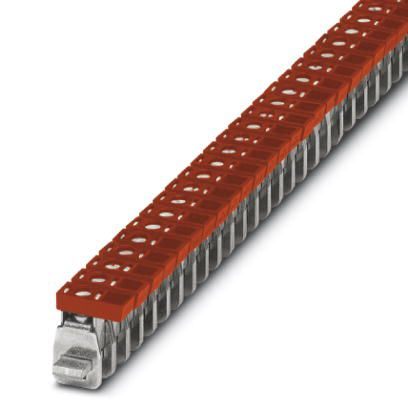

AKG 16 RD - Bloc de jonction
Bloc de jonction, tension nominale: 300 V, intensité nominale: 76 A, type de raccordement: Raccordement vissé, Section de référence: 16 mm2, section : 1,5 mm2 - 16 mm2, montage: Barre collectrice de N, coloris: rouge
Spécifications techniques
| Couleur | Rouge |
| Matériau isolant | PA |
| Section nominale | 16 mm² |
| Indice d'inflammabilité selon UL 94 | V2 |
| Courant de charge maximal | 76 A (avec une section de conducteur de 16 mm²) |
| Puissance dissipée maximale dans les conditions nominales | 2.43 W |
| Courant nominal IN | 76 A |
| Courant de charge maximal | 76 A (avec une section de conducteur de 16 mm²) |
| Tension nominale UN | 300 V |
| Longueur | 23,7 mm |
| Largeur | 9,8 mm |
| Section transversale du conducteur solide min. | 1,5 mm² |
| Section du conducteur solide max. | 16 mm² |
| Section du conducteur flexible min. | 1,5 mm² |
| Section du conducteur flexible max. | 16 mm² |
| Section du conducteur AWG min. | 16 |
| Section du conducteur AWG max. | 6 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 1,5 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 16 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 1,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 16 mm² |
| 2 conducteurs de même section, solides min. | 1,5 mm² |
| 2 conducteurs de même section, solides max. | 6 mm² |
| 2 conducteurs de même section, toronnés min. | 1,5 mm² |
| 2 conducteurs de même section, toronnés max. | 6 mm² |
| Deux conducteurs de même section toronnés, avec embout et sans gaine plastique, au minimum | 1,5 mm² |
| Deux conducteurs de même section toronnés, avec embout et sans gaine plastique, au maximum | 6 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au minimum | 1,5 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au maximum | 10 mm² |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 16 mm |
| Filet de vis | M5 |
| Couple de serrage, min | 2,5 Nm |
| Couple de serrage max | 3 Nm |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Support isolant double, utilisable au choix pour la barre collectrice 3 x 10 mm ou 6 x 6 mm, hauteur à l'état fermé : 39 mm
Support en matériau isolant, avec vis d'arrêt, utilisable au choix sur barre collectrice 3 x 10 mm ou 6 x 6 mm, coloris : gris
Support isolant double, utilisable au choix pour la barre omnibus 3 mm x 10 mm ou 6 mm x 6 mm, hauteur : 48 mm
Tournevis pour tête fendue, isolé selon VDE, dimensions : 1,0 x 4,0 x 100 mm, manche à deux composants, antidérapant
Tournevis pour tête fendue, isolé selon VDE, dimensions : 1,0 x 6,5 x 150 mm, manche à deux composants, antidérapant
Ruban de repérage ZB, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm
Ruban de repérage ZB, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, impression longitudinale: numérotation continue 1 ... 10, 11 ... 20, etc. jusqu'à 491 ... 500, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm
Ruban de repérage ZB, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, impression longitudinale: chiffres identiques 1 ou 2, etc. jusqu'à 100, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm- Repères pour blocs de jonction, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, longitudinal: L1, L2, L3, N, PE, L1, L2, L3, N, PE, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm
- Repères pour blocs de jonction, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, impression longitudinale: U, V, W, N, GND, U, V, W, N, GND, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 80, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 5,6 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : TOPMARK NEO, LASER TOPMARK, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 60, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 5,6 mm
Pourquoi Proax pour Phoenix Contact 3062951?
Proax est le distributeur autorisé de Phoenix Contact 3062951. Chez Proax, nous sommes l'un des plus grands distributeurs de Phoenix Contact en Amérique du Nord. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Taille de l'emballage | 50 |
