Distributeur OfficielSKU
MPN
AKG 4 YE
Weight
0.006 kg
Series AKG

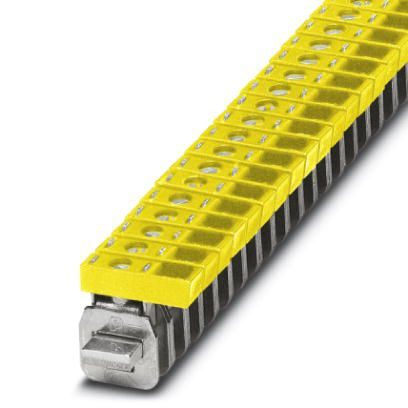

AKG 4 YE - Bloc de jonction
Bloc de jonction, tension nominale: 300 V, intensité nominale: 41 A, type de raccordement: Raccordement vissé, Section de référence: 4 mm2, section : 0,5 mm2 - 6 mm2, montage: Barre collectrice de N, coloris: jaune
Spécifications techniques
| Couleur | Jaune |
| Matériau isolant | PA |
| Section nominale | 4 mm² |
| Indice d'inflammabilité selon UL 94 | V2 |
| Courant de charge maximal | 41 A |
| Puissance dissipée maximale dans les conditions nominales | 1.02 W |
| Courant nominal IN | 41 A |
| Courant de charge maximal | 41 A (avec une section de conducteur de 6 mm²) |
| Tension nominale UN | 300 V |
| Résultat du test de chute de tension | Test réussi |
| Exigences, chute de tension | ≤ 3,2 mV |
| Résultat de l'essai de montée en température | Test réussi |
| Résultat de la stabilité en court-circuit | Test réussi |
| Indice de température relative du matériau isolant (Elec., UL 746 B) | 125 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 2 |
| Longueur | 23,7 mm |
| Largeur | 7 mm |
| Section transversale du conducteur solide min. | 0,5 mm² |
| Section du conducteur solide max. | 6 mm² |
| Section du conducteur flexible min. | 0,5 mm² |
| Section du conducteur flexible max. | 4 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 10 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,5 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 6 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 6 mm² |
| 2 conducteurs de même section, solides min. | 0,5 mm² |
| 2 conducteurs de même section, solides max. | 2,5 mm² |
| 2 conducteurs de même section, toronnés min. | 0,5 mm² |
| 2 conducteurs de même section, toronnés max. | 2,5 mm² |
| Deux conducteurs de même section toronnés, avec embout et sans gaine plastique, au minimum | 0,5 mm² |
| Deux conducteurs de même section toronnés, avec embout et sans gaine plastique, au maximum | 2,5 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au minimum | 0,5 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au maximum | 2,5 mm² |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 16 mm |
| Filet de vis | M4 |
| Couple de serrage, min | 1,5 Nm |
| Couple de serrage max | 1,8 Nm |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Tournevis pour tête fendue, isolé selon VDE, dimensions : 1,0 x 4,0 x 100 mm, manche à deux composants, antidérapant
Tournevis pour tête fendue, isolé selon VDE, dimensions : 1,0 x 6,5 x 150 mm, manche à deux composants, antidérapant
Pourquoi Proax pour Phoenix Contact 3062948?
Proax est le distributeur autorisé de Phoenix Contact 3062948. Chez Proax, nous sommes l'un des plus grands distributeurs de Phoenix Contact en Amérique du Nord. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Taille de l'emballage | 50 |
