Distributeur OfficielSKU
MPN
PTFIX 18X1,5-G WH
Weight
0.017 kg
Series PTFIX

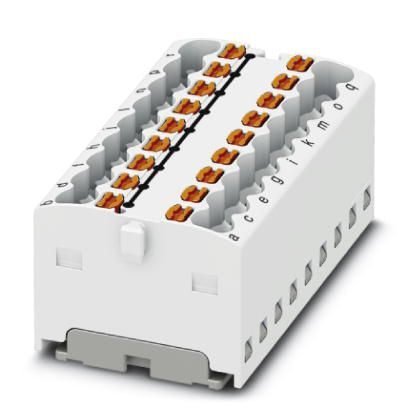

PTFIX 18X1,5-G WH - Bloc distributeur
Bloc distributeur, pontage interne, tension nominale: 450 V, intensité nominale: 17,5 A, nombre de connexions: 18, type de raccordement: Raccordement Push-in, section : 0,14 mm2 - 2,5 mm2, type de montage: collage, coloris: blanc
- Encombrement réduit grâce à une forme compacte
- Utilisation flexible grâce au montage sur rails de support ou au montage direct
- Répartition du potentiel peu encombrante grâce à des micro-répartiteurs de potentiel très compacts
- Possibilités idéales de vérification à chaque borne grâce aux orifices de contrôle
- Clarté assurée par le repérage de toutes les bornes
PTFIX
La série PTFIX de Phoenix Contact comprend des blocs de distribution prêts à l'emploi avec technologie de connexion Push-in, conçus pour rationaliser la distribution de potentiel dans les armoires de commande et diverses applications industrielles. Ces blocs facilitent un câblage rapide et sans outil, améliorant l'efficacité et la flexibilité de l'installation.
Spécifications techniques
| Note | Remarques sur le fonctionnement Les blocs peuvent être pontés les uns avec les autres par l'intermédiaire de l'arbre conducteur. Pour les ponts enfichables correspondants, voir les accessoires. |
| Nombre de lignes | 1 |
| Nombre de connexions | 18 |
| Potentiels | 1 |
| Section nominale | 1,5 mm² |
| Couleur | Blanc |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Type de montage | adhésif |
| Tension de choc nominale | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 0.56 W |
| Courant de charge maximal | 22 A |
| Courant total maximum | 26 A |
| Courant nominal IN | 17.5 A |
| Tension nominale UN | 450 V |
| Panneau latéral ouvert | Non |
| Spécification de l'essai de protection contre les chocs | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protection du dos de la main | garantie |
| Protection des doigts | garantie |
| Résultat de l'ajustement serré du support | Test réussi |
| Ajustement serré sur le support | NS 35/NS 15 |
| Note | Lorsque plusieurs blocs sont alignés, il est recommandé de placer un adaptateur de rail DIN sous le point de connexion ou un élément de bride entre les blocs. |
| Note | Pour les versions à 6 ou 7 connexions, il suffit de placer un adaptateur de rail DIN au centre de chaque bloc et de placer des éléments de bride après chaque bloc. |
| Note | Lors de l'utilisation de l'adaptateur pour rail DIN PTFIX-NS35, un bloc aligné ne doit pas dépasser de plus de la moitié. |
| Résultat de l'essai thermique | Test réussi |
| Preuve des caractéristiques thermiques (flamme d'aiguille) durée effective | 30 s |
| Essai de vieillissement du bornier modulaire sans vis cycles de température | 192 |
| Indice de température relative du matériau isolant (Elec., UL 746 B) | 130 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Application d'un matériau d'isolation statique dans le froid | -60 °C |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passé |
| Densité optique spécifique des fumées NFPA 130 (ASTM E 662) | passé |
| Dégagement calorimétrique de chaleur NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passé |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Largeur | 37,4 mm |
| Longueur | 21,6 mm |
| Hauteur | 18,7 mm |
| Méthode de connexion | Raccordement par emboîtement |
| Longueur de dénudage | 8 mm ... 10 mm |
| Raccordement selon la norme | IEC 60998-2-2 |
| Section transversale du conducteur solide min. | 0,14 mm² |
| Section du conducteur solide max. | 2,5 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 14 |
| Section du conducteur flexible min. | 0,14 mm² |
| Section du conducteur flexible max. | 1,5 mm² |
| Section du conducteur min. Section du conducteur AWG, flexible | 24 |
| Max. Section du conducteur AWG, flexible | 14 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 1,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,14 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 1,5 mm² |
| Sections de raccordement directement enfichables | 0,34 mm² 2,5 mm² 26 14 |
| Section transversale du conducteur solide min. | 0,34 mm² |
| Section du conducteur solide max. | 2,5 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 14 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,34 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 1,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,34 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 1,5 mm² |
| Jauge cylindrique interne | A1 / B1 |
| Température de fonctionnement | -35 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Raccordement selon la norme | IEC 60998-2-2 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
