2906121
Distributeur OfficielSKU
PHX2906121
MPN
UM-D37M/16RSC-24DC/DO/C3/R IM
Weight
0.903 kg
Series UM-D

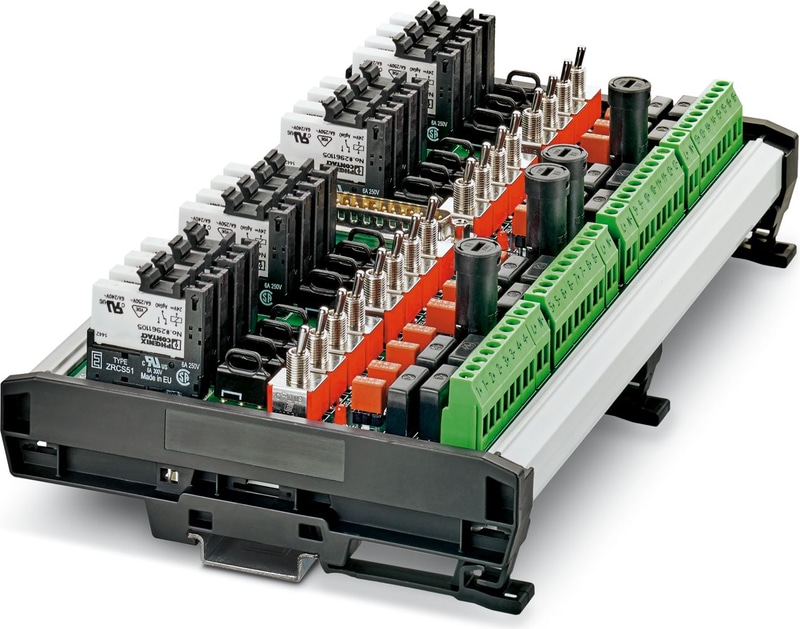

UM-D37M/16RSC-24DC/DO/C3/R IM - Module actif
Module VARIOFACE à 16 canaux, utilisation avec cartes d'entrées/sorties (IOTA) numériques 24 V Honeywell® Experion C300, modèle droit, 3 A, 120 V, inter-triage
- Boîtier UM-PRO
- Montage sur profilé, comprend pied de mise à la terre
- Un fusible 3 A enfichable par canal
- Configuration variable selon le canal pour contacts NF et NO
- Alimentation électrique sélectionnable : inter-répartition par canal ou alimentation externe (via interrupteur à bascule)
- Conçu pour un montage sur le côté droit de l'armoire électrique
- Affichage à LED pour fusible grillé
Spécifications techniques
| Note | Câbles standard ou sans halogène |
| Largeur | 244 mm |
| Hauteur | 142,3 mm |
| Profondeur | 66,8 mm |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
| Température ambiante (stockage/transport) | -40 °C ... 75 °C |
| Degré de protection | IP20 |
| Tension d'entrée nominale UN | 24 V DC |
| Plage de tension d'entrée en référence à UN | 0.8 ... 1.1 |
| Courant d'entrée typique à UN | 7 mA |
| Temps de réponse typique | 5 ms |
| Délai de publication typique | 15 ms |
| Type de protection | Diode de roue libre |
| Circuit de protection/composant | Diode d'amortissement |
| Type de contact | 1 contact inverseur |
| Matériau de contact | AgSnO |
| Tension de commutation maximale | 120 V AC/DC |
| Tension de commutation minimale | 12 V |
| Limitation du courant continu | 3 A (fusible limité) |
| Courant de commutation min. | 10 mA |
| Pouvoir de coupure (charge ohmique) max. | 72 W (24 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 20 W (48 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 18 W (60 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 23 W (110 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 360 VA (120 V AC) |
| Détection des erreurs (rupture de ligne / court-circuit) | Non |
| Nombre de canaux | 16 |
| Avec des composants | Oui |
| Durée de vie mécanique | 2x 107 cycles |
| Mode de fonctionnement | Facteur de fonctionnement de 100 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Connecteur D-SUB |
| Nombre de connexions | 1 |
| Nombre de postes | 37 |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Nombre de connexions | 32 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Contrôleur | HONEYWELL Experion PKS C300/C-Series |
| - carte E/S appropriée | TDOB01 (non redondant) |
| - carte E/S appropriée | TDOB11 (redondant) |
| - carte E/S appropriée | TDOB51 (non redondant) |
| - carte E/S appropriée | TDOB61 (redondant) |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
