2905240
Distributeur OfficielSKU
PHX2905240
MPN
CBB 08 2X4RC-PT
Weight
0.498 kg
Series CBB

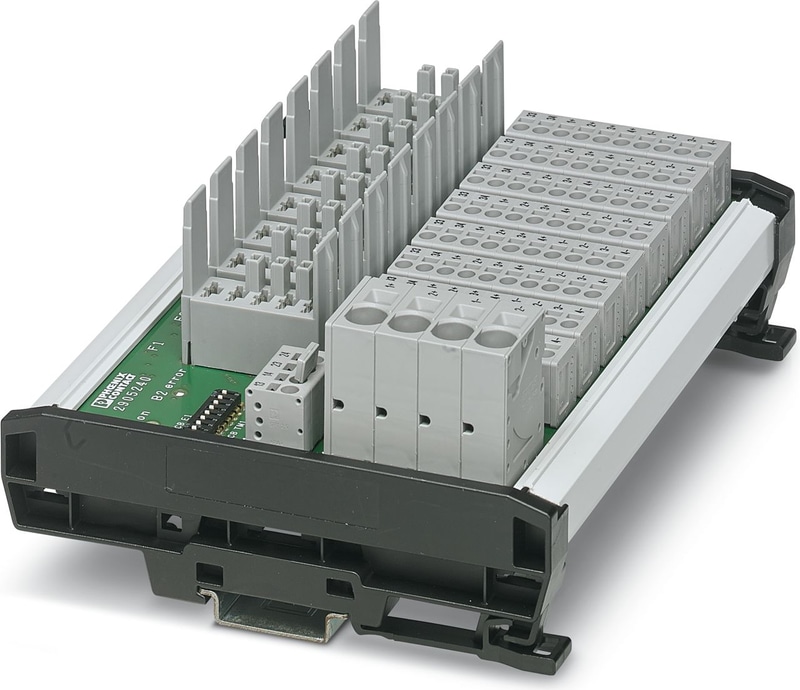

CBB 08 2X4RC-PT - Distributeurs de potentiel
Panneaux pour huit disjoncteurs thermomagnétiques (CB TM1...) ou électroniques (CB E1... NO) avec signalisation à distance, alimentation centralisée, raccordement pour contacts de relais et répartition du potentiel pour un maximum de quatre charges par canal.
- Installation simplifiée par la combinaison des emplacements pour les modules de protection et les distributeurs de potentiel
- Forme compacte permettant un gain de place jusqu'à 35 %
- Restez informé(e) de l'état de fonctionnement de l'installation grâce à la signalisation à distance globale intégrée
- Les points de connexion supplémentaires permettent de protéger par fusible simultanément jusqu'à 4 récepteurs par canal
Spécifications techniques
| Hauteur | 127,8 mm |
| Largeur | 170 mm |
| Profondeur | 70,8 mm |
| Température ambiante (fonctionnement) | -30 °C ... 60 °C (à 48 A, voir déclassement) |
| Température ambiante (stockage/transport) | -30 °C ... 80 °C |
| Test d'humidité | 96 h, 93 % HR, 40 °C |
| Degré de protection | IP20 (borniers et porte-fusibles) |
| Degré de protection | IP00 (PCB) |
| Indice d'inflammabilité selon UL 94 | V0 |
| Type de montage | Rail DIN : 35 mm |
| Nombre de postes | 1 |
| Catégorie de surtension | II |
| Classe de protection | III |
| Degré de pollution | 2 |
| Type | Module de rail DIN, à deux sections, divisible |
| Tension nominale circuit principal | 24 V DC |
| Courant nominal du circuit principal | 60 A DC (total) |
| Courant nominal du circuit principal | 12 A DC (par canal) |
| Circuit d'indication à distance de la tension nominale | 24 V DC |
| Circuit d'indication à distance du courant nominal | 0,5 A DC |
| Tension de choc nominale | 0,5 kV |
| Stabilité en court-circuit | 600 A (conditionnel selon DIN EN 50178) |
| Dissipation de puissance | 4,9 W (sans disjoncteur) |
| Cycles d'insertion/retrait | 50 |
| Nom de la connexion | Fourniture X21 |
| Méthode de connexion | Raccordement par emboîtement |
| Longueur de dénudage | 18 mm |
| Section transversale du conducteur solide | 0,75 mm² ... 16 mm² |
| Section du conducteur AWG | 20 ... 4 |
| Section du conducteur, flexible, avec embout, avec manchon en plastique | 0,75 mm² ... 10 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique | 0,75 mm² ... 16 mm² |
| Nom de la connexion | Sorties X1 ... X8 |
| Méthode de connexion | Raccordement par emboîtement |
| Longueur de dénudage | 10 mm |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 12 |
| Section du conducteur, flexible, avec embout, avec manchon en plastique | 0,25 mm² ... 1,5 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique | 0,25 mm² ... 2,5 mm². |
| Nom de la connexion | Signalisation à distance X31 |
| Méthode de connexion | Raccordement par emboîtement |
| Longueur de dénudage | 10 mm |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 12 |
| Section du conducteur, flexible, avec embout, avec manchon en plastique | 0,25 mm² ... 1,5 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique | 0,25 mm² ... 2,5 mm². |
| Normes/spécifications | DIN EN 50178 1997 |
| Normes/spécifications | DIN EN 61000-6-2:2005 |
| Normes/spécifications | DIN EN 61000-6-3:2007+A1:2011 |
| Normes/spécifications | DIN˽EN 60068-2-6 |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
