2903173
Distributeur OfficielSKU
PHX2903173
MPN
PLC-OPT-LPE-24DC/48DC/100
Weight
0.036 kg

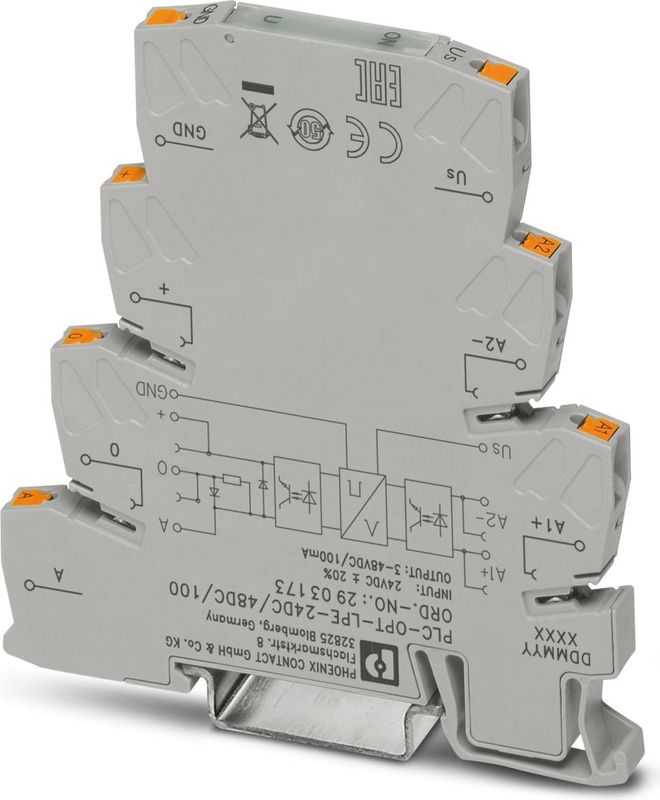

PLC-OPT-LPE-24DC/48DC/100 - Bloc temporel
Module prolongateur d'impulsion à 1 canal, entrée : 24 V DC, sortie : 3 - 48 V DC/100 mA, alimentation : 24 V DC, raccordement Push-In
Spécifications techniques
| Restriction de l'utilisation | CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement. |
| Largeur | 6,2 mm |
| Hauteur | 80 mm |
| Profondeur | 86 mm |
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
| Température ambiante (stockage/transport) | -25 °C ... 75 °C |
| Degré de protection | IP20 |
| Tension d'alimentation nominale du circuit de commande US | 24 V DC |
| Plage de tension d'entrée | 19,2 V DC ... 28,8 V DC |
| Courant nominal d'alimentation de commande IS | 13 mA (entrée basse, sortie basse) |
| Courant nominal d'alimentation de commande IS | 19 mA (entrée haute, sortie haute) |
| Tension nominale d'actionnement UC | 24 V DC |
| Seuil de commutation du signal "0" en référence à UC | < 0.4 |
| Seuil de commutation du signal "1" en référence à UC | > 0.8 |
| Affichage de l'état | LED jaune |
| Affichage de la tension de fonctionnement | LED verte |
| Type de protection | Protection contre l'inversion de polarité |
| Type de protection | Protection contre les surtensions |
| Protection contre les surtensions | > 33 V DC |
| Puissance dissipée dans les conditions nominales | 0.07 W |
| Plage de tension de sortie | 3 V DC ... 48 V DC |
| Limitation du courant continu | 100 mA |
| Protection contre les surtensions | > 54 V DC |
| Chute de tension à la limite maximale du courant continu | < 1 V DC |
| Circuit de sortie | 3 conducteurs, référencés à la terre |
| Type de protection | Protection contre l'inversion de polarité |
| Type de protection | Protection contre les surtensions |
| Type de protection | Fonctionnement libre |
| Tension d'essai | 2,5 kVrms (50 Hz, 1 min., entrée/sortie) |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Mode de fonctionnement | Facteur de fonctionnement de 100 |
| Méthode de connexion | Raccordement par emboîtement |
| Longueur de dénudage | 10 mm |
| Section transversale du conducteur solide | 0,14 mm² ... 2,5 mm² |
| Section transversale du conducteur flexible | 0,14 mm² ... 2,5 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm² (embout simple) |
| Section transversale du conducteur flexible | 2x 0,5 mm² ... 1 mm² (embout TWIN) |
| Section du conducteur AWG | 26 ... 14 |
| Désignation | Distances d'isolement dans l'air et lignes de fuite entre les circuits de puissance |
| Normes/réglementations | DIN EN 50178 |
| Tension d'isolation nominale | 50 V DC |
| Tension de choc nominale | 0,5 kV |
| Isolation | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| Désignation | Essai de gaz corrosif |
| Identification | ISA-S71.04. G3 Groupe dur |
| Identification | EN 60068-2-60 |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
