2311108
Distributeur OfficielSKU
PHX2311108
MPN
UM-KS50/32-MR/21/ADV551/SO207
Weight
0.896 kg
Series UM-KS

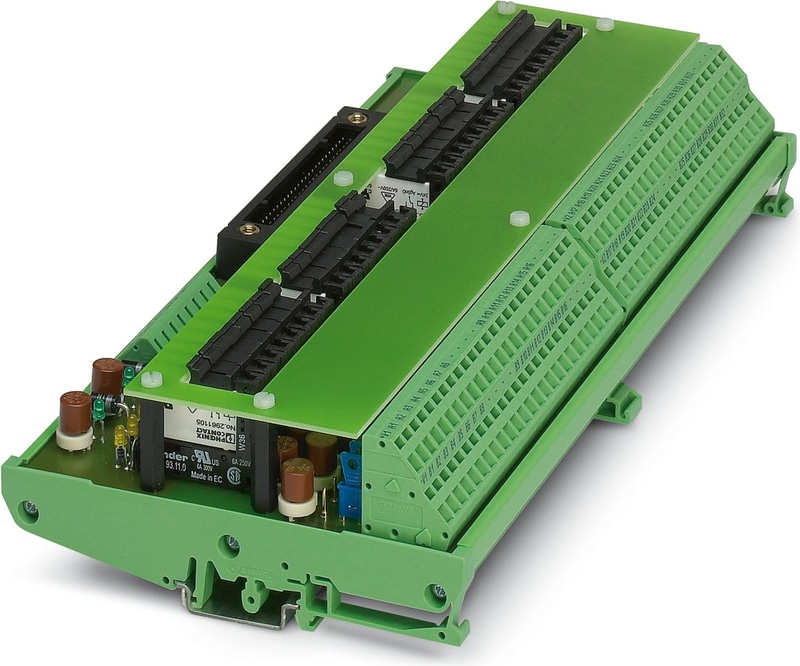

UM-KS50/32-MR/21/ADV551/SO207 - Module à relais
Module à relais de sortie à 32 canaux (1 contact NO, en option non isolé galvaniquement) avec raccordement à ressort, fusible (2 AT) et connexion système 50 pôles. Compatible avec les cartes Yokogawa ADV 551 et ADV 561.
Spécifications techniques
| Largeur | 267 mm |
| Hauteur | 127,5 mm |
| Profondeur | 56,5 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Altitude maximale | ≤ 2000 m |
| Degré de protection | IP00 |
| Degré de protection | ≥ IP54 (lieu d'installation) |
| Tension d'entrée nominale UN | 24 V DC |
| Plage de tension d'entrée en référence à UN | 0.8 ... 1.1 |
| Courant d'entrée typique à UN | 9 mA (par canal) |
| Type de protection | Diode d'amortissement, protection de la polarité |
| Circuit de protection/composant | Diode d'amortissement, diode de protection de la polarité |
| Type de protection | Protection contre l'inversion de polarité |
| Circuit de protection/composant | Diode de protection de la polarité |
| Affichage de la tension de fonctionnement | LED verte |
| Affichage de l'état/canal | LED jaune |
| Type de contact | 1 n/o contact |
| Matériau de contact | AgSnO |
| Tension de commutation maximale | 230 V AC |
| Limitation du courant continu | 2 A (par canal, fusible enfichable (IEC 6012-3/IV, 2AT) ; pour 100% ED 1 A par canal) |
| Courant d'appel maximum | 8 A (Alimentation, (V1+, V2+), fusible enfichable (UL 248-14, 250 V, 8AT)) |
| Courant de commutation min. | 100 mA |
| Pouvoir de coupure (charge ohmique) max. | 48 W (à 24 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 20 W (à 48 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 18 W (à 60 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 23 W (à 110 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 40 W (à 220 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 500 VA (pour 250 V AC) |
| Nombre de canaux | 32 |
| Position de montage | tous |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Connexion à ressort |
| Section transversale du conducteur solide | 0,2 mm² ... 2,5 mm². |
| Section transversale du conducteur flexible | 0,2 mm² ... 1,5 mm² |
| Section du conducteur AWG | 24 ... 14 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Compatible avec le système KS de Yokogawa |
| Nombre de connexions | 1 |
| Nombre de postes | 50 |
| Note | Câbles de système utilisables : Phoenix Contact YUC50, Yokogawa AKB331 |
| Couple | 0,5 Nm |
| Contrôleur | YOKOGAWA CS3000 CentumVP |
| - carte E/S appropriée | ADV551 |
| - carte E/S appropriée | ADV561 |
| Contrôleur | YOKOGAWA STARDOM |
| - carte E/S appropriée | NFDV551 |
| - carte E/S appropriée | NFDV561 |
| Désignation | Distances d'isolement dans l'air et lignes de fuite, entrée/sortie |
| Normes/réglementations | DIN EN 50178 : 1998-04 |
| Tension d'isolation nominale | 260 V |
| Tension de choc nominale | 6 kV (1,2/50 μs) |
| Isolation | Isolation renforcée |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Désignation | Distances dans l'air et lignes de fuite, sortie/sortie |
| Normes/réglementations | DIN EN 50178 : 1998-04 |
| Tension d'isolation nominale | 260 V |
| Tension de choc nominale | 4 kV (1,2/50 μs) |
| Isolation | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| REACh SVHC | Plomb 7439-92-1 |
| REACh SVHC | Anhydride hexahydrométhylphtalique |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
