Distributeur OfficielSKU
MPN
UCS 195-145-H-GD 9005
Weight
0.647 kg
Series UCS

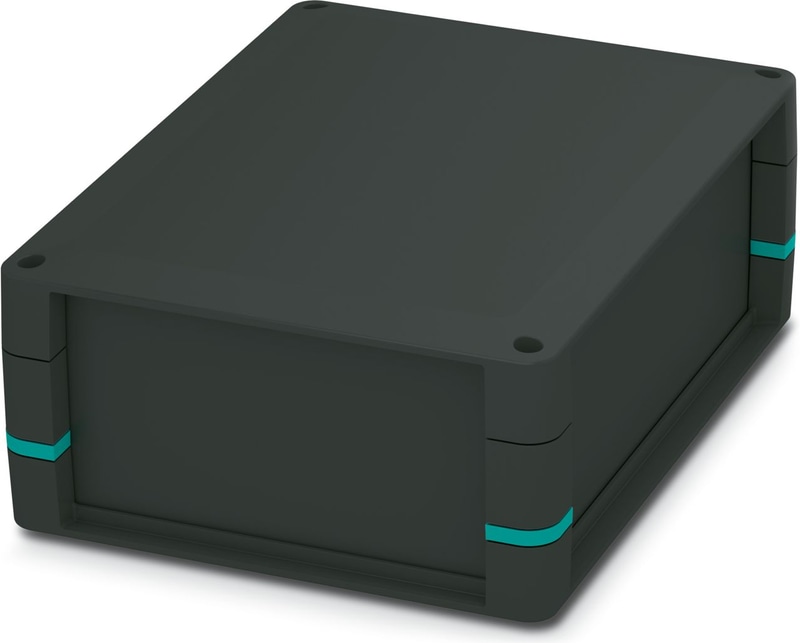

UCS 195-145-H-GD 9005 - Boîtier universel
Boîtier complet pour circuit imprimé, positionnement flexible, inclut des demi-coques de boîtier, des parois fermées, support autocollant pour la fixation du circuit imprimé, des vis pour boîtier et fixation du circuit imprimé ; boîtier de couleur noir avec inserts de montants d'angle bleu turquoise
- Grande souplesse d'utilisation grâce à une structure de boîtier modulaire
- Fixation des circuits imprimés flexible qui s'adapte presque à tout type de forme
- Possibilités d'individualisation pratiques
- Frais de logistique réduits du fait de la compatibilité de tous les composants
Spécifications techniques
| Type | UCS 195-145-H-GD 9005 |
| Numéro d'article | 2203340 |
| Type de logement | Boîtiers universels |
| Type | Design en hauteur |
| Max. Code IP à atteindre | IP40 |
| Type de montage | Fixation par vis |
| Présence d'ouvertures de ventilation | Non |
| Profondeur [ d ] | 67 |
| Dimensions | 170 mm x 120 mm (Dimensions maximales du circuit imprimé) |
| Matériau du boîtier | PC |
| Couleur (RAL) | noir (9005) |
| Nombre de supports de cartes de circuits imprimés | 1 |
| Note sur les supports de cartes de circuits imprimés | Ce produit est préparé pour un circuit imprimé. Des circuits imprimés supplémentaires peuvent être montés à l'aide de pastilles adhésives (accessoires). |
| Épaisseur du circuit imprimé | 0.8 ... 3 |
| Surface totale de PCB | 14400 mm² |
| Type de montage de la carte de circuit imprimé | Fixation par boulons |
| Facteurs de forme pris en charge | EPIC, ETX, Nano-ITX, PC/104, Pico-ITX, Raspberry Pi |
| Température ambiante | 20 |
| Facteur de réduction | 1 |
| Position de montage | Vertical |
| Dissipation de puissance | 31 W |
| Température ambiante | 30 |
| Facteur de réduction | 0.81 |
| Position de montage | Vertical |
| Dissipation de puissance | 25 W |
| Température ambiante | 40 |
| Facteur de réduction | 0.64 |
| Position de montage | Vertical |
| Dissipation de puissance | 20 W |
| Température ambiante | 50 |
| Facteur de réduction | 0.5 |
| Position de montage | Vertical |
| Dissipation de puissance | 15.5 W |
| Température ambiante | 60 |
| Facteur de réduction | 0.38 |
| Position de montage | Vertical |
| Dissipation de puissance | 12 W |
| Hauteur de chute | 50 cm |
| Nombre de cycles de chute | 50 |
| Directives du test | Axes X, Y et Z |
| Forme de l'impulsion | Demi-sinus |
| Durée du choc | 11 ms |
| Nombre de chocs par direction | 3 |
| Directives du test | Axes X, Y et Z (positif et négatif) |
| Température | 125 |
| Durée du test | 1 |
| La force | 20 N |
| Température | 850 |
| Durée d'exposition | 30 s |
| Couple de serrage / vitesse de rotation | Raccordement par vis entre les deux moitiés du boîtier : 1,2 Nm-1,4 Nm / 500 tr/min-1000 tr/min |
| Couple de serrage / vitesse de rotation | Montage du circuit imprimé : 0,4 Nm-0,5 Nm / 500 tr/min-1000 tr/min |
| Tête de vis à entraînement | Raccordement par vis entre les deux moitiés du boîtier : Torx® fendu (T10) |
| Tête de vis à entraînement | Montage du circuit imprimé : Slotted Torx®(T7) |
