1848532
Distributeur OfficielSKU
PHX1848532
MPN
PTS 1,5/ 2-PH-5,0 CLIP
Weight
0.001 kg
Series PTS

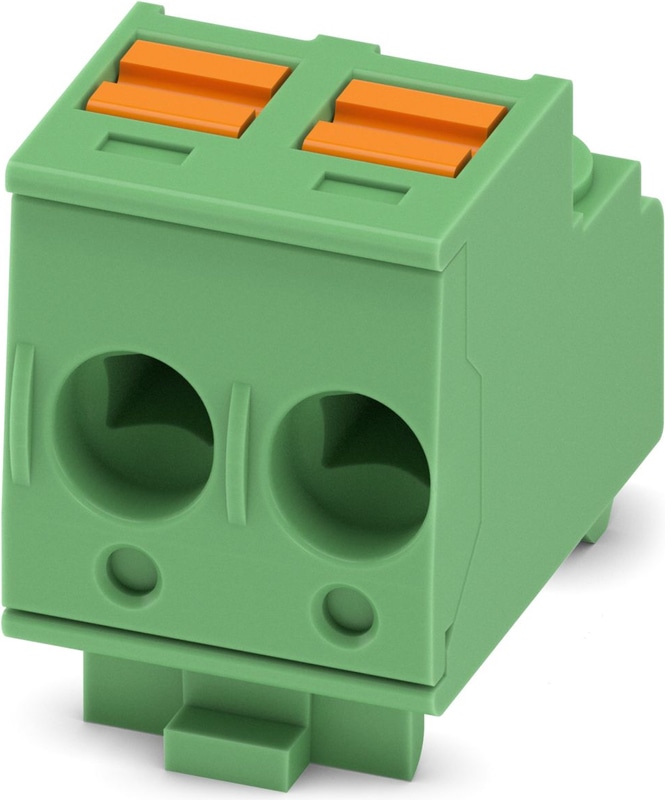

PTS 1,5/ 2-PH-5,0 CLIP - Connecteur pour C.I.
Connecteur de plaque conductrice, section nominale: 1,5 mm2, coloris: vert, intensité nominale: 10 A, tension de référence (III/2): 400 V, surface des contacts: Sn, type de contact: Connecteur femelle, nombre de potentiels: 2, nombre de rangées: 1, nombre de pôles: 2, nombre de connexions: 2, gamme d'articles: PTS 1,5/..-PH CLIP, pas: 5 mm, type de raccordement: Raccordement à ressort Push-in, sens d'enfichage conducteur/circuit imprimé: 0 °, système débrochable: COMBICON PST 1,3, verrouillage: sans, type de conditionnement: emballé dans un carton
- Raccordement Push-in sans outil, avec gain de temps
- Force d'appui définie, garantit la stabilité des contacts pendant une période prolongée
- Commande intuitive grâce aux poussoirs d'actionnement de couleurs distinctives
- Encliquetage possible dans un boîtier d'appareil grâce au format CLIP
- Espace de raccordement maximal pour des dimensions de composant réduites
Spécifications techniques
| Méthode de connexion | Raccordement à ressort Push-in |
| Section transversale du conducteur solide | 0,2 mm² ... 2,5 mm². |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG / kcmil | 26 ... 14 |
| Section du conducteur flexible, avec embout sans gaine plastique | 0,25 mm² ... 1,5 mm² |
| Section du conducteur, flexible, avec embout, avec manchon en plastique | 0,25 mm² ... 1,5 mm² |
| Longueur de dénudage | 8 |
| Surface métallique point terminal (couche supérieure) | Étain (4 - 8 µm Sn) |
| Indice d'inflammabilité du fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'allumage du fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température pour l'essai de pression de la bille selon EN 60695-10-2 | 125 |
| Couleur du levier d'actionnement | orange (2003) |
| Indice d'inflammabilité du fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'allumage du fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température pour l'essai de pression de la bille selon EN 60695-10-2 | 125 |
| Test de connexion des conducteurs | Les extrémités dénudées du plus gros conducteur peuvent être insérées complètement dans l'ouverture de la borne sans force excessive. |
| Test - connexion et relâchement répétés | IEC 60999-1:1999-11 |
| Test de détérioration et de relâchement du conducteur | IEC 60999-1:1999-11 |
| Essai d'arrachement | IEC 60999-1:1999-11 |
| Section du conducteur / type de conducteur / force de traction | 0,2 mm² / solide / > 10 N |
| Section du conducteur / type de conducteur / force de traction | 0,2 mm² / flexible / > 10 N |
| Section du conducteur / type de conducteur / force de traction | 2,5 mm² / solide / > 50 N |
| Section du conducteur / type de conducteur / force de traction | 2,5 mm² / flexible / > 50 N |
| Inspection visuelle | IEC 60512-1-1:2002-02 |
| Contrôle des dimensions | IEC 60512-1-2:2002-02 |
| Résistance des inscriptions | IEC 60068-2-70:1995-12 |
| Force d'insertion et de retrait | IEC 60512-13-2:2006-02 |
| Nombre de cycles | 25 |
| Porte-contact dans l'insert | IEC 60512-15-1:2008-05 |
| Force d'essai par pos. | 20 |
Accessories
Outil de déverrouillage, pour blocs de jonction ST, s'utilise aussi comme tournevis pour tête fendue, dimensions : 0,6 x 3,5 x 100 mm, manche à deux composants, antidérapant
