Series ETD-SL

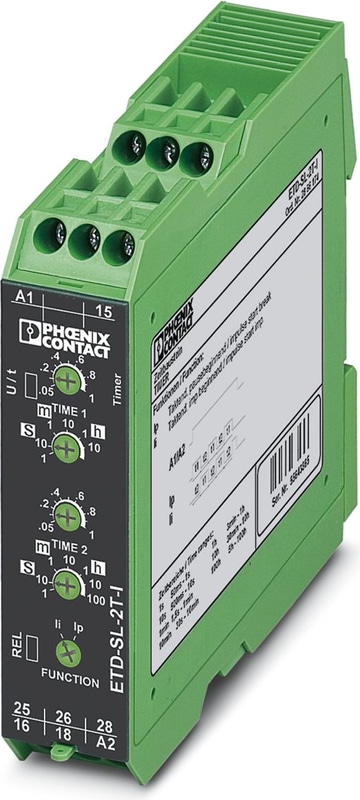

ETD-SL-2T-I - Relais temporisé
Générateur d'impulsions avec temps d'imp. et de pause réglables (50 ms - 100 h), alim. acceptant large gamme de tens. d'entrée, 2 inverseurs
- Utilisation universelle grâce aux nombreuses fonctions et aux plages de temps sélectionnables
- Plage de tension d'alimentation variable
- Plages de temps comprises entre quelques millisecondes et plusieurs jours
- 2 sorties à contact inverseur indépendantes du potentiel
Spécifications techniques
| Restriction de l'utilisation | CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement. |
| Largeur | 22,5 mm |
| Hauteur | 90 mm |
| Profondeur | 113 mm |
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
| Température ambiante (fonctionnement) | -25 °C ... 40 °C (correspond à UL 508) |
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
| Humidité admissible (fonctionnement) | 15 % ... 85 % |
| Degré de protection | IP40 (boîtier) |
| Degré de protection | IP20 (Bornes de raccordement) |
| Immunité au bruit | EN 61000-6-2 |
| Plage de tension d'entrée | 24 V DC ... 240 V DC -20 % ... +25 % |
| Plage de tension d'entrée | 24 V AC ... 240 V AC -15 % ... +10 % |
| Sensibilité à la température | ≤ 0.01 %/K |
| Fonction | lp : Mode commuté commençant par la pause |
| Fonction | li : Mode commuté commençant par l'impulsion |
| Durée de la plage de réglage | 50 ms ... 100 h (7 plages de fin de temps) |
| Délai de récupération | 500 ms |
| Type de contact | 2 contacts inverseurs sans potentiel |
| Tension de commutation maximale | 250 V AC (selon IEC 60664-1) |
| Pouvoir de coupure (charge ohmique) max. | 750 VA (3 A/250 V AC, modules alignés, espacement ≤ 5 mm) |
| Pouvoir de coupure (charge ohmique) max. | 1250 VA (5 A/250 V AC, module non aligné, espacement ≥ 5 mm) |
| Fusible de sortie | 5 A (à débit rapide) |
| Affichage de l'état | LED verte (POWER) |
| Affichage de l'état | LED jaune (relais actif) |
| Durée de vie mécanique | environ 2x 107 cycles |
| Consommation électrique nominale | 2,5 VA (1 W) |
| Tension d'essai enroulement du relais/contact du relais | 4 kV |
| Position de montage | tous |
| Instructions de montage | sur rail DIN standard NS 35 conformément à la norme EN 60715 |
| Matériau d'isolation du boîtier | Polyamide PA, autoextinguible |
| Humidité admissible (fonctionnement) | 15 % ... 85 % |
| Fréquence nominale | 48 Hz ... 63 Hz |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Section transversale du conducteur solide | 0,5 mm² ... 2,5 mm². |
| Section transversale du conducteur flexible | 0,5 mm² ... 2,5 mm². |
| Section du conducteur AWG | 20 ... 14 |
| Couple | 1 Nm ... 1 Nm |
| Directive sur la basse tension | Conformité avec la directive sur la basse tension |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Émissions sonores | EN 61000-6-4 |
| Immunité au bruit | EN 61000-6-2 |
| Normes/réglementations | EN 50178 |
| Tension d'isolation nominale | 300 V |
| Isolation | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
