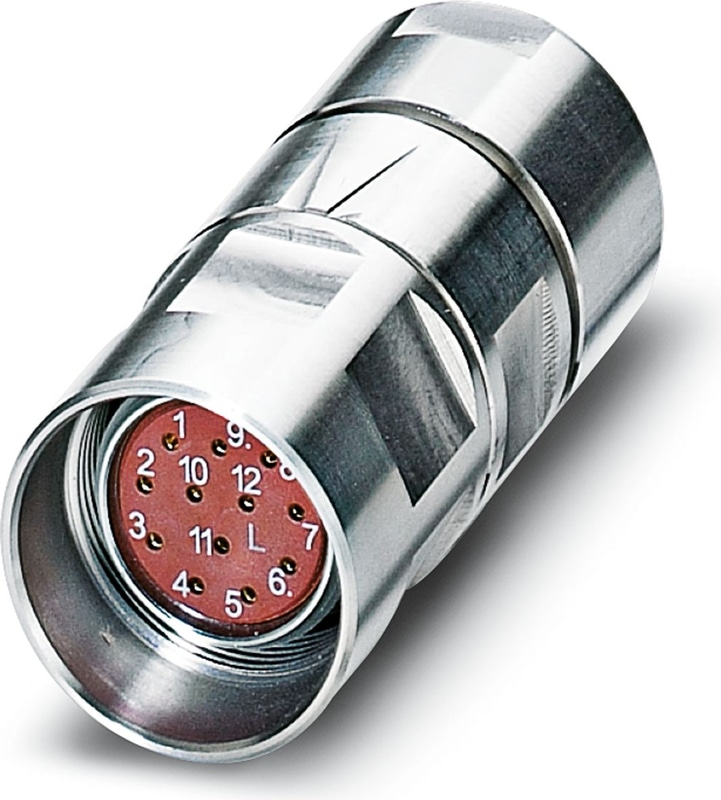

The figure shows the product version with standard contact chamber numbering
1615068
Distributeur OfficielSKU
PHX1615068
MPN
RF-12S2N8A8VDU
Weight
0.109 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series RF
RF-12S2N8A8VDU - Connecteur de câble
Connecteur de câble, droit, Verrouillage à vis, M23, nombre de pôles: 12, type de contact: Connecteur femelle, blindé: oui, indice de protection: IP67, plage de diamètre de câble: 5 mm ... 13,2 mm, nombre de pôles: 12, type de raccordement: Raccordement à sertir, série: RF, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1242932
Spécifications techniques
| Note | Informations pour la commande : Commander séparément les contacts à sertir Ø 1 mm |
| Type de verrouillage | Verrouillage de la vis |
| Sens de rotation de la chambre de contact Numérotation | Contre-sens |
| Codage | n |
| Méthode de connexion des contacts | Connexion à sertir |
| Type de contacts | Prise |
| Nombre de postes | 12 |
| Diamètre des contacts de puissance | 1 mm |
| Courant nominal pour les contacts de puissance | 8 A |
| Entrée du conducteur | 5 mm ... 13,2 mm |
| Raccord à vis du boîtier Pg | Aucun |
| Température ambiante | -20 °C ... 125 °C |
| Degré de protection | IP67 |
| Matériau du boîtier | Acier de haute qualité 1.4305 |
| Matériau de l'isolant | PA 6.6 |
| Matériau des joints et des joints toriques | FPM |
| Hauteur d'installation max. | 2000 m |
| Tension nominale / de fonctionnement des contacts de puissance | 48 V AC |
| Tension nominale / de fonctionnement des contacts de puissance | 74 V DC |
| Tension de choc nominale des contacts de puissance | 1,5 kV |
| Catégorie de surtension des contacts de puissance | III |
| Degré de pollution des contacts électriques | 3 |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
Contact à sertir, Connecteur femelle, tourné, Contact unique, diamètre de contact: 1 mm, zone de sertissage: 0,06 mm2 ... 0,25 mm2, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1241922- Contact à sertir, Connecteur femelle, tourné, Contact unique, diamètre de contact: 1 mm, zone de sertissage: 0,14 mm2 ... 0,5 mm2, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1241922
- Contact à sertir, Connecteur femelle, tourné, Contact unique, diamètre de contact: 1 mm, zone de sertissage: 0,25 mm2 ... 1 mm2, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1241922
Contact à sertir, Connecteur femelle, tourné, Contact unique, diamètre de contact: 1 mm, zone de sertissage: 0,14 mm2 ... 1 mm2, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1241922
