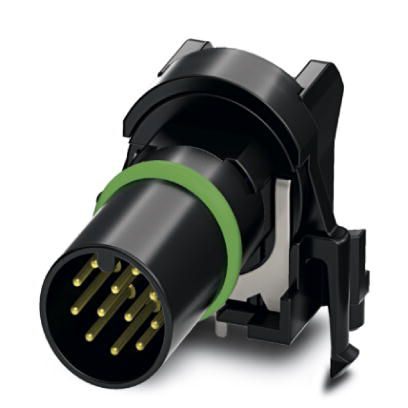

The figure shows the shielded version
Distributeur OfficielSKU
MPN
SACC-CI-M12MS-12CON-L90
Weight
0.006 kg
Series SACC-CI-M
SACC-CI-M12MS-12CON-L90 - Porte-contacts
Porte-contacts, 12-pôles, Connecteur mâle, coudé, M12, codage: A, Montage circuits imprimés, Soudage à la vague, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1239451
- Coûts de montage réduits grâce à des connecteurs d'appareils en deux pièces
- Tous les schémas de pôles et détrompages courants disponibles
- Intégration aisée des appareils grâce aux raccordements vissés mécaniques des ports avec fixation de filetage, contour d'insertion ou pour une intégration directe dans la plaque avant
- Étanchéité supplémentaire par rapport à l'appareil non enfiché
Spécifications techniques
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (fiche / prise) |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (sans actionnement mécanique) |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (fiche / prise) |
| Degré de protection | IP67 |
| Note | |
| Courant nominal à 40°C | 1.5 A |
| Tension nominale | 30 V |
| Tension de choc nominale | 0,8 kV |
| Nombre de postes | 12 |
| Résistance de l'isolation | ≥ 100 MΩ |
| Codage | A - standard |
| Normes/réglementations | Connecteur M12 IEC 61076-2-101 |
| Affichage de l'état | Non |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Méthode de connexion | Broches à souder |
| Cycles d'insertion/retrait | > 100 |
| Couple | Côté installation |
| Type de montage | Montage du circuit imprimé |
| Indice d'inflammabilité selon UL 94 | V0 |
| Matériau de contact | CuZn |
| Matériau de la surface de contact | Au |
| Matériau de support de contact | PA6T |
| Matériau d'étanchéité | FKM |
| Normes/spécifications | Connecteur M12 IEC 61076-2-101 |
| Normes/spécifications | Connecteur M12 IEC 61076-2-101 |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
