2863070
Distributeur OfficielSKU
PHX2863070
MPN
IL IB BK-PAC
Weight
0.275 kg

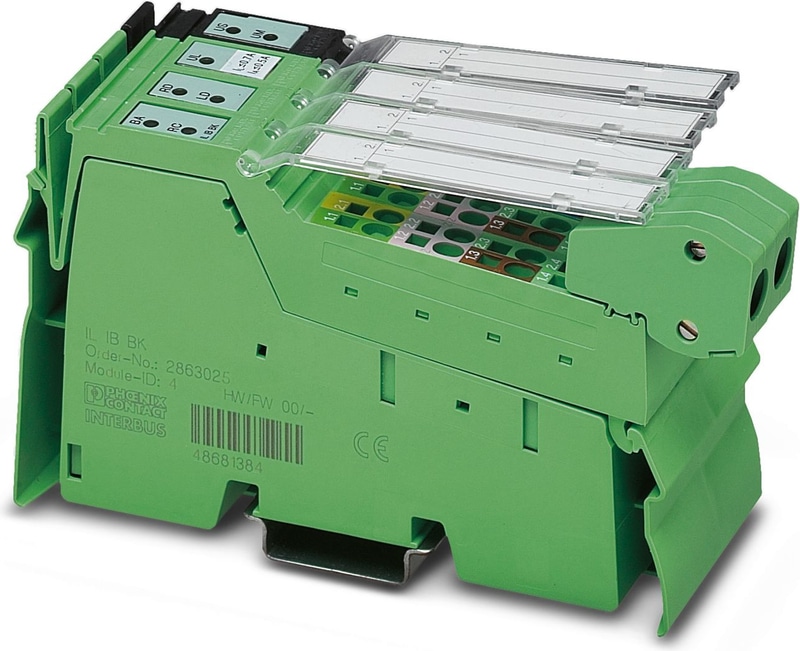

IL IB BK-PAC - Coupleur de bus
Inline, Coupleur de bus, INTERBUS, Connecteur Inline blindé, vitesse de transmission dans le bus local: 500 kBit/s, indice de protection: IP20, y compris connecteurs mâles Inline et champs de repérage
- Possibilité d'alimenter toutes les tensions 24 V DC requises pour des signaux bas niveau
- Isolation galvanique
- Voyants de diagnostic et indicateurs d'état
Spécifications techniques
| Largeur | 48,8 mm |
| Hauteur | 135 mm |
| Profondeur | 71,5 mm |
| Note sur les dimensions | Dimensions du boîtier |
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité admissible (fonctionnement) | 75 % ... 85 % (dans la plage de -25°C ... +55°C, des mesures appropriées contre l'augmentation de l'humidité (> 85%) doivent être prises). |
| Humidité admissible (stockage/transport) | 75 % ... 85 % (Une légère condensation temporaire peut parfois apparaître sur le boîtier, par exemple lorsque le bornier est sorti d'un véhicule pour être placé dans une pièce fermée). |
| Pression d'air (fonctionnement) | 80 kPa ... 106 kPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
| Degré de protection | IP20 |
| Type de montage | Rail DIN |
| Couleur | Vert |
| Poids net | 142 g |
| Désignation | INTERBUS |
| Nombre | 2 |
| Méthode de connexion | Connecteur de blindage en ligne |
| Vitesse de transmission | 500 kbps |
| Physique de la transmission | Cuivre |
| Désignation | Bus local en ligne |
| Méthode de connexion | Cavalier de données en ligne |
| Vitesse de transmission | 500 kbps |
| Nombre de dispositifs de bus locaux pouvant être connectés | 63 |
| Nombre de dispositifs avec canal de paramètres | 62 |
| Nombre de terminaux de dérivation pris en charge avec dérivation de bus à distance | 0 (Une borne avec dérivation de bus à distance ne peut pas être utilisée). |
| Désignation | Alimentation du coupleur de bus UBK ; la puissance de communication UL (7,5 V) et l'alimentation analogique UANA (24 V) sont générées à partir de l'alimentation du coupleur de bus. |
| Tension d'alimentation | 24 V DC (via le connecteur Inline) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (y compris toutes les tolérances, y compris l'ondulation) |
| Consommation de courant | typ. 100 mA (aucun dispositif de bus local connecté) |
| Consommation de courant | max. 1,25 A (avec le nombre maximal de blocs de jonction E/S connectés) |
| Désignation | Puissance de communication (UL) |
| Tension d'alimentation | 7,5 V DC |
| Unité d'alimentation | max. 0,7 A DC (respecter le déclassement) |
| Désignation | Fourniture de modules analogiques (UANA) |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (y compris toutes les tolérances, y compris l'ondulation) |
| Unité d'alimentation | max. 0,5 A DC (respecter le déclassement) |
| Désignation | Alimentation du circuit principal (UM) |
| Tension d'alimentation | 24 V DC (via le connecteur Inline) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (y compris toutes les tolérances, y compris l'ondulation) |
| Unité d'alimentation | max. 8 A DC (somme de UM + US) |
| Désignation | Alimentation du circuit du segment (US) |
| Tension d'alimentation | 24 V DC (via le connecteur Inline) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (y compris toutes les tolérances, y compris l'ondulation) |
| Unité d'alimentation | max. 8 A DC (somme de UM + US) |
| Section de test | Alimentation 5 V, bus distant entrant/5 V alimentation bus distant sortant 500 V AC 50 Hz 1 min. |
| Section de test | 5 V alimentation entrante du bus distant/7,5 V puissance de communication, 24 V alimentation analogique, 24 V alimentation du coupleur de bus 500 V AC 50 Hz 1 min. |
| Section de test | Alimentation 5 V, bus distant entrant/24 V alimentation principale, 24 V alimentation segment 500 V AC 50 Hz 1 min. |
| Section de test | 5 V alimentation entrante bus à distance/masse fonctionnelle 500 V AC 50 Hz 1 min. |
| Section de test | Alimentation 5 V, bus distant sortant/24 V alimentation principale, 24 V alimentation segment 500 V AC 50 Hz 1 min. |
| Section de test | 5 V d'alimentation du bus distant/7,5 V de puissance de communication, 24 V d'alimentation analogique, 24 V d'alimentation du coupleur de bus 500 V AC 50 Hz 1 min. |
| Section de test | Alimentation 5 V sortie bus à distance/masse fonctionnelle 500 V CA 50 Hz 1 min. |
| Section de test | Alimentation de communication 7,5 V, alimentation analogique 24 V, alimentation du coupleur de bus 24 V/masse fonctionnelle 500 V CA 50 Hz 1 min. |
| Section de test | Alimentation de communication 7,5 V, alimentation analogique 24 V, alimentation du coupleur de bus 24 V / alimentation principale 24 V, alimentation de segment 24 V 500 V AC 50 Hz 1 min. |
| Section de test | 24 V alimentation principale, 24 V alimentation des segments/masse fonctionnelle 500 V AC 50 Hz 1 min. |
| Classe de protection | III (IEC 61140, EN 61140, VDE 0140-1) |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Ruban d'étiquettes, Feuille, blanc, vierge, repérable avec : Systèmes d'impression de bureau, CMS-P1-PLOTTER, type de montage: insérer, Nombre d'étiquettes: 15, hauteur du champ de texte: 46 mm, largeur du champ de texte: 62 mm
Ruban de repérage ZB, plat, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 6,15 mm, largeur du champ de texte: 5,15 mm
Ruban de repérage ZB, plat, Rubans, blanc, repéré, impression longitudinale: numérotation continue 1 ... 10, 11 ... 20, etc. jusqu'à 91 ... 100, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 6,15 mm, largeur du champ de texte: 5,15 mm
