2862408
Distributeur OfficielSKU
PHX2862408
MPN
ILB PB 24 DO32
Weight
0.526 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series ILB-PB

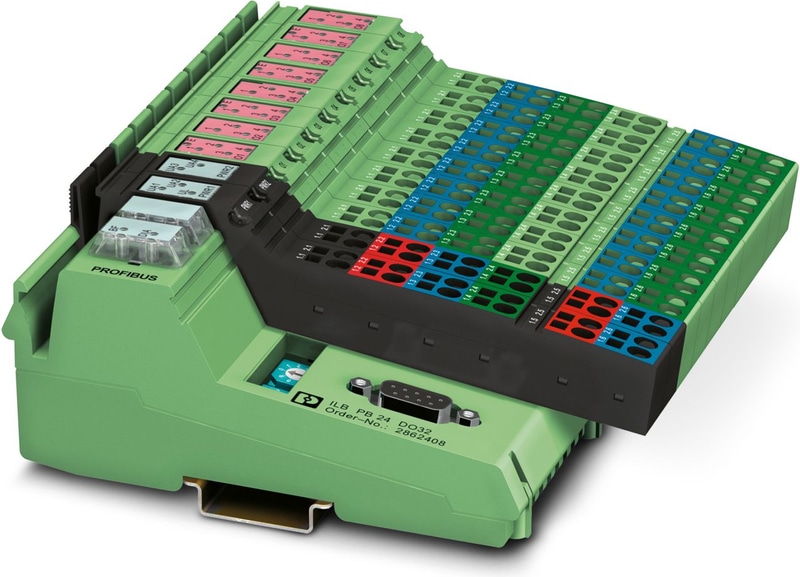

ILB PB 24 DO32 - Module E/S
Inline, Block IO, PROFIBUS DP, Connecteur femelle SUB-D 9, Sorties TOR: 32, 24 V DC, connectique: 3 fils, indice de protection: IP20, avec Inline contacts
- Sorties protégées contre les courts-circuits et les surcharges
- Intensité totale du module : 16 A
- Intensité nominale par sortie : 500 mA
- Raccordement des actionneurs à 2 et 3 conducteurs
- 32 sorties tout-ou-rien
- Voyants de diagnostic et indicateurs d'état
Spécifications techniques
| Restriction de l'utilisation | CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement. |
| Dessin dimensionnel | |
| Légende | La figure montre le schéma dimensionnel général de la famille de produits Inline Block IO. |
| Largeur | 156 mm |
| Hauteur | 141 mm |
| Profondeur | 57 mm |
| Note sur les dimensions | Spécifications des connecteurs |
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité admissible (fonctionnement) | 85 % (sans condensation) |
| Humidité admissible (stockage/transport) | 95 % (sans condensation) |
| Pression d'air (fonctionnement) | 80 kPa ... 108 kPa (jusqu'à 2000 m au-dessus du niveau de la mer) |
| Pression atmosphérique (stockage/transport) | 66 kPa ... 108 kPa (jusqu'à 3500 m au-dessus du niveau de la mer) |
| Degré de protection | IP20 |
| Type de montage | Rail DIN |
| Poids net | 510 g |
| Note sur les spécifications de poids | avec connecteurs |
| Type de montage | NS 35/7,5 |
| Désignation | PROFIBUS DP |
| Méthode de connexion | Connecteur D-SUB-9 femelle |
| Vitesse de transmission | 9,6 kbps ... 12 Mbps |
| Nombre de postes | 9 |
| Nom de la sortie | Sorties numériques |
| Méthode de connexion | Connexion à ressort |
| Technologie de connexion | 3 fils |
| Nombre de sorties | 32 |
| Type de protection | Protection contre les courts-circuits et les surcharges |
| Tension de sortie | 24 V DC |
| Tension de sortie nominale | 24 V DC |
| Courant de sortie maximal par canal | 500 mA |
| Courant de sortie maximal par module / bornier | 16 A |
| Courant de sortie maximal par module | 16 A |
| Charge nominale, inductive | 12 VA |
| Charge nominale, lampe | 12 W |
| Charge nominale, ohmique | 12 W |
| Section de test | E/S / PROFIBUS 500 V AC 50 Hz 1 min. |
| Section de test | Zone E/S / FE 500 V AC 50 Hz 1 min. |
| Section de test | PROFIBUS / FE 500 V AC 50 Hz 1 min. |
| Émissions sonores | Environnement industriel |
| Essais mécaniques | Résistance aux vibrations selon EN 60068-2-6/IEC 60068-2-6 5g |
| Essais mécaniques | Chocs selon EN 60068-2-27/IEC 60068-2-27 25g |
| Raccordement selon la norme | CUL |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Connecteurs, avec repérage couleur, pour modules Inline de sorties tout-ou-rien à 4 ou 16 voies
Connecteur D-SUB, 9 pôles, tige, deux arrivées de câble à 35°, système de bus : PROFIBUS-DP jusqu'à 12 MBit/s, résistance de terminaison activable via commutateur coulissant, affectation des broches : 3, 5, 6, 8 ; blocs de jonction à ressort
Butée de montage rapide, pour rail DIN NS 35/7,5 ou rail DIN NS 35/15, avec possibilité de repérage et emplacement pour FBS...5, FBS...6, KSS 5, KSS 6, largeur : 5,15 mm, coloris : gris
Ruban d'étiquettes, Feuille, blanc, vierge, repérable avec : Systèmes d'impression de bureau, CMS-P1-PLOTTER, type de montage: insérer, Nombre d'étiquettes: 72, hauteur du champ de texte: 10 mm, largeur du champ de texte: 62 mm
Planche de repérage ZB, plate, Planche, blanc, vierge, repérable avec : CMS-P1-PLOTTER, PLOTMARK, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 100, hauteur du champ de texte: 5 mm, largeur du champ de texte: 5,5 mm
