PT 2X1-24AC-ST
Weight
0.022 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series PT

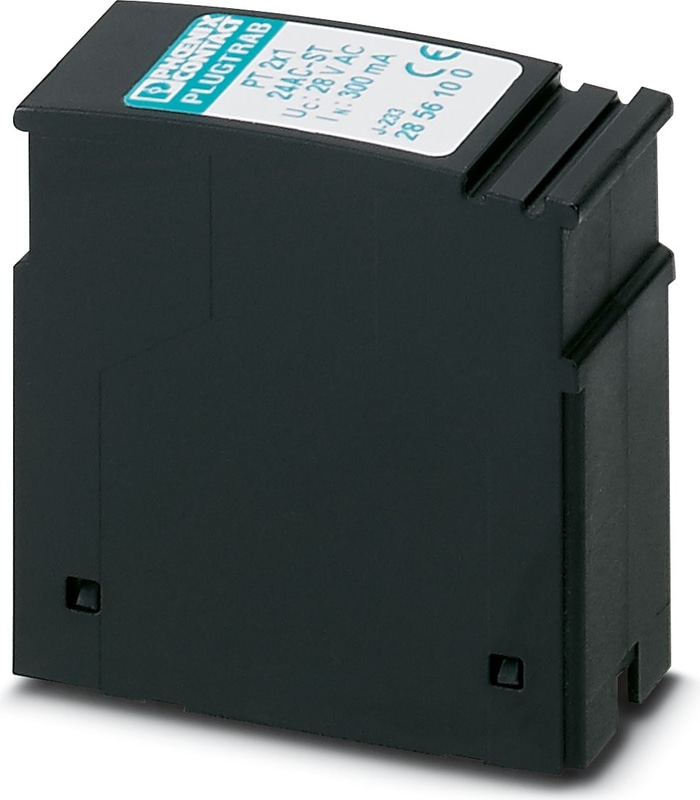

PT 2X1-24AC-ST - Fiche parafoudre
Fiche de protection antisurtension pour embase, protections primaire et fine pour deux fils de signaux à potentiel de référence commun, protection primaire en mode commun avec la terre. Version : 24 V AC
- Contrôle et documentation simplifiés avec CHECKMASTER 2 grâce à des modules de protection enfichables
- Confort de maintenance accru grâce à la structure en 2 parties
- Une sélection simple adaptée à toutes les exigences dans le domaine de la technique de mesure, de commande et de régulation (MCR) grâce à une gamme complète
- Aucune influence du signal en cas de travaux d'entretien grâce à une insertion et retrait exempts d'impédance des fiches de protection
PT
La série PT de Phoenix Contact comprend des borniers de passage qui utilisent la technologie de connexion Push-in, offrant des solutions de câblage efficaces et fiables pour diverses applications industrielles. Ces borniers sont conçus pour une insertion directe des conducteurs, améliorant la vitesse d'installation et assurant des connexions sûres.
Spécifications techniques
| Hauteur | 44,8 mm |
| Largeur | 17,5 mm |
| Profondeur | 51,7 mm |
| Pas horizontal | 1 Div. |
| Hauteur totale du module | 90 mm |
| Largeur totale du module | 17,7 mm |
| Profondeur totale du module | 65,5 mm |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 2000 m (au-dessus du niveau moyen de la mer) |
| Degré de protection | IP20 |
| Matériau du boîtier | PA 6.6 |
| Indice d'inflammabilité selon UL 94 | V-0 |
| Couleur | noir de jais RAL 9005 |
| Type de montage | Sur l'élément de base |
| Type | Homme |
| Direction de l'action | Ligne-ligne et ligne-terre de signal/bouclier et terre de signal optionnelle/bouclier-terre |
| Le parafoudre peut être testé avec CHECKMASTER à partir de la version du logiciel : | A partir de SW rev. 1.00 |
| Note | Les données techniques sont valables en association avec les éléments de base spécifiés suivants : |
| Note | PT 2X1+F-BE 2856142 |
| Note | PT 2X1-BE 2856139 |
| Classification d'essai CEI | C1 |
| Classification d'essai CEI | C2 |
| Classification d'essai CEI | C3 |
| Classification d'essai CEI | D1 |
| Tension nominale UN | 24 V AC |
| Tension continue maximale UC | 40 V DC |
| Tension continue maximale UC | 28 V AC |
| Courant nominal | 300 mA (45 °C) |
| Courant effectif de fonctionnement IC à UC | ≤ 5 µA |
| Courant résiduel IPE | ≤ 1 µA (avec PT 2X1+F-BE) |
| Courant résiduel IPE | ≤ 10 µA (avec PT 2x1-BE) |
| Courant de décharge nominal In (8/20) µs (ligne-terre) | 10 kA |
| Courant de décharge de l'impulsion Iimp (10/350) µs | 2,5 kA |
| Courant de décharge total Itotal (8/20) µs | 20 kA |
| Courant de décharge max. Imax (8/20) µs maximum (ligne-terre) | 10 kA |
| Courant d'impulsion nominal Ian (10/1000) µs (ligne-terre) | 23 A |
| Limitation de la tension de sortie à un pic de 1 kV/µs (ligne-terre) | ≤ 60 V (avec PT 2x1-BE) |
| Limitation de la tension de sortie à un pic de 1 kV/µs (ligne-terre) | ≤ 600 V (avec PT 2X1+F-BE) |
| Limitation de la tension de sortie à 1 kV/µs (ligne-terre) statique | ≤ 55 V (avec PT 2x1-BE) |
| Limitation de la tension de sortie à 1 kV/µs (ligne-terre) statique | ≤ 50 V (avec PT 2X1+F-BE) |
| Tension résiduelle à In (ligne-terre) | ≤ 55 V |
| Tension résiduelle avec Ian (10/1000) µs (ligne-terre) | ≤ 65 V |
| Niveau de protection de la tension Up (ligne-terre) | ≤ 100 V (C2 - 10 kV/5 kA avec PT 2X1-BE) |
| Niveau de protection de la tension Up (ligne-terre) | ≤ 600 V (C2 - 10 kV/5 kA avec PT 2x1+F-BE) |
| Niveau de protection de la tension Up statique (ligne-terre) | ≤ 30 V (C2 - 10 kV/5 kA avec PT 2X1-BE) |
| Niveau de protection de la tension Up statique (ligne-terre) | ≤ 50 V (C2 - 10 kV/5 kA avec PT 2x1+F-BE) |
| Temps de réponse tA (ligne-signal de fond) | ≤ 1 ns (avec PT 2X1+F-BE) |
| Temps de réponse tA (ligne-terre) | ≤ 1 ns (avec PT 2x1-BE) |
| Temps de réponse tA (ligne-terre) | ≤ 100 ns (avec PT 2X1+F-BE) |
| Atténuation d'entrée aE, asym. | typ. 0,5 dB (≤ 1,5 MHz / 50 Ω) |
| Atténuation d'entrée aE, asym. | typ. 0,2 dB (≤ 500 kHz / 150 Ω) |
| Atténuation d'entrée aE, asym. | typ. 0,1 dB (≤ 100 kHz / 600 Ω) |
| Fréquence de coupure fg (3 dB), asymétrique (PE) dans un système de 50 Ω | typ. 8 MHz |
| Fréquence de coupure fg (3 dB), asymétrique (PE) dans un système de 150 Ω | typ. 300 kHz |
| Fréquence de coupure fg (3 dB), asymétrique (PE) dans un système de 600 Ω | typ. 800 kHz |
| Capacité (en mètres linéaires) | typ. 0,6 nF (avec PT 2x1-BE) |
| Capacité (en mètres linéaires) | typ. 2 nF (avec PT 2X1+F-BE) |
| Résistance par chemin | 4.7 Ω ±10 % |
| Message de défaut de la protection contre les surtensions | Aucun |
| Fusible de secours max. requis | 315 mA (T) |
| Durabilité de l'impulsion (ligne-terre) | C2 - 10 kV / 5 kA |
| Durabilité de l'impulsion (ligne-terre) | D1 - 2,5 kA |
| Méthode de connexion | Raccordement à vis (en liaison avec l'élément de base) |
| Filet de vis | M3 |
| Couple de serrage | 0,5 Nm |
| Longueur de dénudage | 8 mm |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 12 |
| Normes/spécifications | IEC 61643-21 2000 + corrigendum 2001 + A1:2008, modifiée + A2:2012 |
| Normes/spécifications | EN 61643-21 2001 + A1:2009 + A2:2013 |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
Crayon de marquage manuel d'étiquettes, sans cartouche d'encre, repérage extrêmement résistant à l'effacement, épaisseur du trait 0,35 mm
Ruban de repérage ZB, plat, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 5 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 5,15 mm, largeur du champ de texte: 5,15 mm
Ruban de repérage ZB, plat, Rubans, blanc, vierge, repérable avec : CMS-P1-PLOTTER, PLOTMARK, type de montage: bloccaggio, pour bloc de jonction au pas de : 5 mm, Nombre d'étiquettes: 1000, hauteur du champ de texte: 5,15 mm, largeur du champ de texte: 5,15 mm
Ruban de repérage ZB, plat, Rubans, blanc, repéré, impression longitudinale: nombres pairs croissants 2 ... 20, 22 ... 40, etc. jusqu'à 82 ... 100, type de montage: encliqueter, pour bloc de jonction au pas de : 5 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 5,15 mm, largeur du champ de texte: 5,15 mm
Ruban de repérage ZB, plat, Rubans, blanc, repéré, impression longitudinale: numérotation impaire 1-19, 21-39, etc. jusqu'à 81-99, type de montage: encliqueter, pour bloc de jonction au pas de : 5 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 5,15 mm, largeur du champ de texte: 5,15 mm
Ruban de repérage ZB, Rubans, blanc, vierge, repérable avec : CMS-P1-PLOTTER, PLOTMARK, type de montage: encliqueter, pour bloc de jonction au pas de : 18 mm, Nombre d'étiquettes: 5, hauteur du champ de texte: 5 mm, largeur du champ de texte: 18 mm
