2838173
Distributeur OfficielSKU
PHX2838173
Weight
0.065 kg

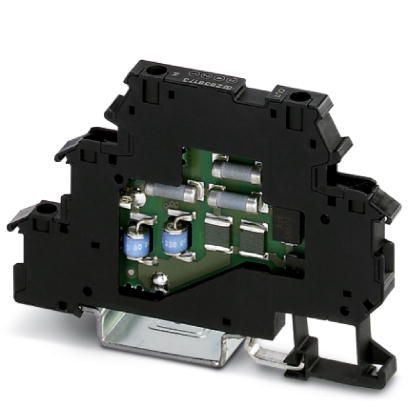

Surge protection device - TT-2/2- 24DC
Terminal block with three-stage surge protection for two signal wires with common reference potential, separate ground connection, nominal voltage: 24 V DC, for mounting on NS 35/7.5, terminal width: 6.2 mm, terminal height: 54.6 mm
- Versions with and without disconnect knife
- Protection of two signal wires with common reference potential
- Multi-stage modular terminal blocks with screw connection technology
- Disconnection of signal circuits by disconnect knife
Spécifications techniques
| Altitude | ≤ 2000 m |
| Degré de protection | IP20 |
| Matériau du boîtier | PA 6.6 |
| Indice d'inflammabilité selon UL 94 | V-0 |
| Couleur | Noir |
| Normes pour les distances d'isolement et les lignes de fuite | IEC 60664-1 |
| Type de montage | Rail DIN : 35 mm |
| Type | Bloc de jonction à double niveau avec pied PE - connexion PE séparée |
| Direction de l'action | Ligne-Terre Terre |
| Classification d'essai CEI | C1 |
| Classification d'essai CEI | C2 |
| Classification d'essai CEI | C3 |
| Classification d'essai CEI | D1 |
| Tension nominale UN | 24 |
| Tension continue maximale UC | 30 |
| Courant nominal | 300 (40 °C) |
| Courant effectif de fonctionnement IC à UC | ≤ 10 µA (par chemin) |
| Consommation d'énergie en mode veille PC | ≤ 1430 mVA |
| Courant résiduel IPE | ≤ 10 µA (par chemin) |
| Courant de décharge nominal In (8/20) µs (ligne-terre) | 5 kA |
| Courant de décharge de l'impulsion Iimp (10/350) µs | 500 |
| Courant de décharge total Itotal (8/20) µs | 10 kA |
| Courant d'impulsion nominal Ian (10/1000) µs (ligne-terre) | 100 |
| Limitation de la tension de sortie à un pic de 1 kV/µs (ligne-terre) | ≤ 50 V |
| Niveau de protection de la tension Up (ligne-terre) | ≤ 90 V (C2 - 10 kV / 5 kA) |
| Niveau de protection de la tension Up (ligne-terre) | ≤ 55 V (C1 - 1 kV / 500 A) |
| Niveau de protection de la tension Up (ligne-terre) | ≤ 45 V (C3 - 10 A) |
| Niveau de protection de la tension Up (ligne-terre) | ≤ 50 V (C3 - 100 A) |
| Niveau de protection de la tension Up (ligne-terre) | ≤ 130 V (D1 - 500 A) |
| Temps de réponse tA (ligne-terre) | ≤ 1 ns |
| Atténuation d'entrée aE, asym. | 0,4 dB (≤ 200 kHz / 50 Ω) |
| Atténuation d'entrée aE, asym. | 0,1 dB (≤ 30 kHz/150 Ω) |
| Fréquence de coupure fg (3 dB), asymétrique (PE) dans un système de 50 Ω | typ. 1,5 MHz |
| Fréquence de coupure fg (3 dB), asymétrique (PE) dans un système de 150 Ω | typ. 550 kHz |
| Capacité (ligne-ligne) | ≤ 4 nF |
| Résistance par chemin | 6.6 Ω ±20 % |
| Message de défaut de la protection contre les surtensions | Aucun |
| Fusible de secours max. requis | 315 (T/IEC 60127-2/3) |
| Durabilité de l'impulsion (ligne-terre) | C1 - 1 kV / 500 A |
| Durabilité de l'impulsion (ligne-terre) | C2 - 10 kV / 5 kA |
| Durabilité de l'impulsion (ligne-terre) | C3 - 100 A |
| Durabilité de l'impulsion (ligne-terre) | D1 - 500 A |
| Capacité de transport du courant alternatif (ligne-terre) | 0,5 A - 1 s |
| Méthode de connexion IN | Blocs de jonction à vis |
| Méthode de connexion OUT | Blocs de jonction à vis |
| Couple de serrage | 0,8 Nm |
| Normes/spécifications | IEC 61643-21/A1 2008 |
| Normes/spécifications | EN 61643-21/A1 2009 |
Accessories
Crayon de marquage, pour repérage manuel des rubans Zack vierges, repérage indélébile et ineffaçable, épaisseur de trait 0,5 mm
Ruban de repérage ZB, plat, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 6,15 mm, largeur du champ de texte: 5,15 mm
Ruban de repérage ZB, plat, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 1000, hauteur du champ de texte: 6,15 mm, largeur du champ de texte: 5,15 mm
Ruban de repérage ZB, plat, Rubans, blanc, repéré, impression longitudinale: numérotation continue 1 ... 10, 11 ... 20, etc. jusqu'à 91 ... 100, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 6,15 mm, largeur du champ de texte: 5,15 mm
