2818122
Distributeur OfficielSKU
PHX2818122
Weight
0.706 kg
Prendre note que cet item est Non Cancellable / Non Retournable

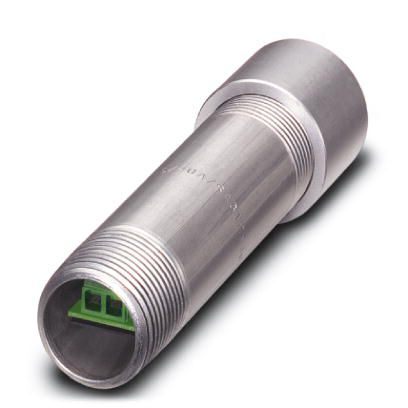

Surge protection device - S-PT1-2PE-24DC
Screw on module for conduit systems, with two conductor protection for a 2-core floating signal circuit. Design: 24 V DC
Spécifications techniques
| Restrictions commerciales | Les produits sont proposés exclusivement pour l'exportation en dehors de l'UE et de l'Espace économique européen. |
| Hauteur | 33 mm |
| Largeur | 33 mm |
| Profondeur | 120 mm |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Degré de protection | IP40 |
| Couleur | Argent |
| Normes pour les distances d'isolement et les lignes de fuite | VDE 0110-1 |
| Normes pour les distances d'isolement et les lignes de fuite | IEC 60664-1 |
| Type de montage | Connexions intermédiaires spécifiques aux raccordements |
| Type | Module à visser |
| Nombre de postes | 3 |
| Direction de l'action | Ligne-ligne et ligne-terre Terre |
| Classification d'essai CEI | C1 |
| Classification d'essai CEI | C2 |
| Classification d'essai CEI | C3 |
| Classification d'essai CEI | D1 |
| Tension nominale UN | 24 V DC |
| Tension continue maximale UC | 28 V DC |
| Tension continue maximale UC | 20 V AC |
| Tension continue maximale UC (fil à fil) | 28 V DC |
| Tension continue maximale UC (fil à fil) | 20 V AC |
| Courant nominal IN | 250 mA (25 °C) |
| Courant effectif de fonctionnement IC à UC | ≤ 5 µA |
| Courant résiduel IPE | ≤ 2 µA |
| Courant de décharge nominal In (8/20) µs (ligne) | 10 kA |
| Courant de décharge nominal In (8/20) µs (ligne-terre) | 10 kA |
| Courant de choc total (8/20) µs | 20 kA |
| Courant de décharge max. Imax (8/20) µs maximum (ligne) | 10 kA |
| Courant de décharge max. Imax (8/20) µs maximum (ligne-terre) | 10 kA |
| Courant d'impulsion nominal Ian (10/1000) µs (ligne) | 180 A |
| Courant d'impulsion nominal Ian (10/1000) µs (ligne-terre) | 180 A |
| Limitation de la tension de sortie à un pic de 1 kV/µs (ligne) | ≤ 60 V |
| Limitation de la tension de sortie à un pic de 1 kV/µs (ligne-terre) | ≤ 450 V |
| Limitation de la tension de sortie à 1 kV/µs (ligne) statique | ≤ 60 V |
| Tension résiduelle à In (ligne) | ≤ 40 V |
| Tension résiduelle à In (ligne-terre) | ≤ 60 V |
| Tension résiduelle avec Ian (10/1000) µs (ligne) | ≤ 25 V |
| Tension résiduelle avec Ian (10/1000) µs (ligne-terre) | ≤ 20 V |
| Niveau de protection de la tension Up (ligne) | ≤ 55 V |
| Niveau de protection de la tension Up (ligne-terre) | ≤ 550 V |
| Temps de réponse tA (ligne) | ≤ 1 ns |
| Temps de réponse tA (ligne-terre) | ≤ 100 ns |
| Atténuation d'entrée aE, sym. | ≤ 1,6 dB (jusqu'à 500 kHz, système 50 Ω) |
| Atténuation d'entrée aE, sym. | ≤ 0,6 dB (jusqu'à 200 kHz, système 150 Ω) |
| Atténuation d'entrée aE, sym. | ≤ 0,2 dB (jusqu'à 50 kHz, système 600 Ω) |
| Fréquence de coupure fg (3 dB), sym. dans un système de 50 Ω | typ. 3,5 MHz |
| Fréquence de coupure fg (3 dB), sym. dans le système 150 Ω | typ. 1,5 MHz |
| Fréquence de coupure fg (3 dB), sym. dans le système 600 Ω | typ. 400 kHz |
| Capacité (ligne-ligne) | typ. 1,5 nF |
| Résistance par chemin | 10 Ω 5 % |
| Message de défaut de la protection contre les surtensions | Aucun |
| Durabilité de l'impulsion (ligne) | C2 - 10 kV / 5 kA |
| Durabilité de l'impulsion (ligne-terre) | C2 - 10 kV / 5 kA |
| Durabilité de l'impulsion (ligne-terre) | D1 - 2,5 kA |
| Capacité de transport du courant alternatif (ligne-terre) | 5 A - 1 s |
| Méthode de connexion | Raccordement à vis |
| Méthode de connexion IN | Blocs de jonction à vis |
| Méthode de connexion OUT | Blocs de jonction à vis |
| Section du conducteur flexible min. | 0,14 mm² |
| Section du conducteur flexible max. | 1,5 mm² |
| Section transversale du conducteur solide min. | 0,14 mm² |
| Section du conducteur solide max. | 1,5 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 16 |
| Normes/réglementations | IEC 61643-21 |
| REACh SVHC | Plomb 7439-92-1 |
